Торцеве ущільнення насоса відцентрового

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 27247

Опубліковано: 25.10.2007

Автори: Тимошенко В'ячеслав Михайлович, Василенко Роман Олександрович, Матвієнко Андрій Михайлович

Завантажити PDF файл.

Формула / Реферат

Текст

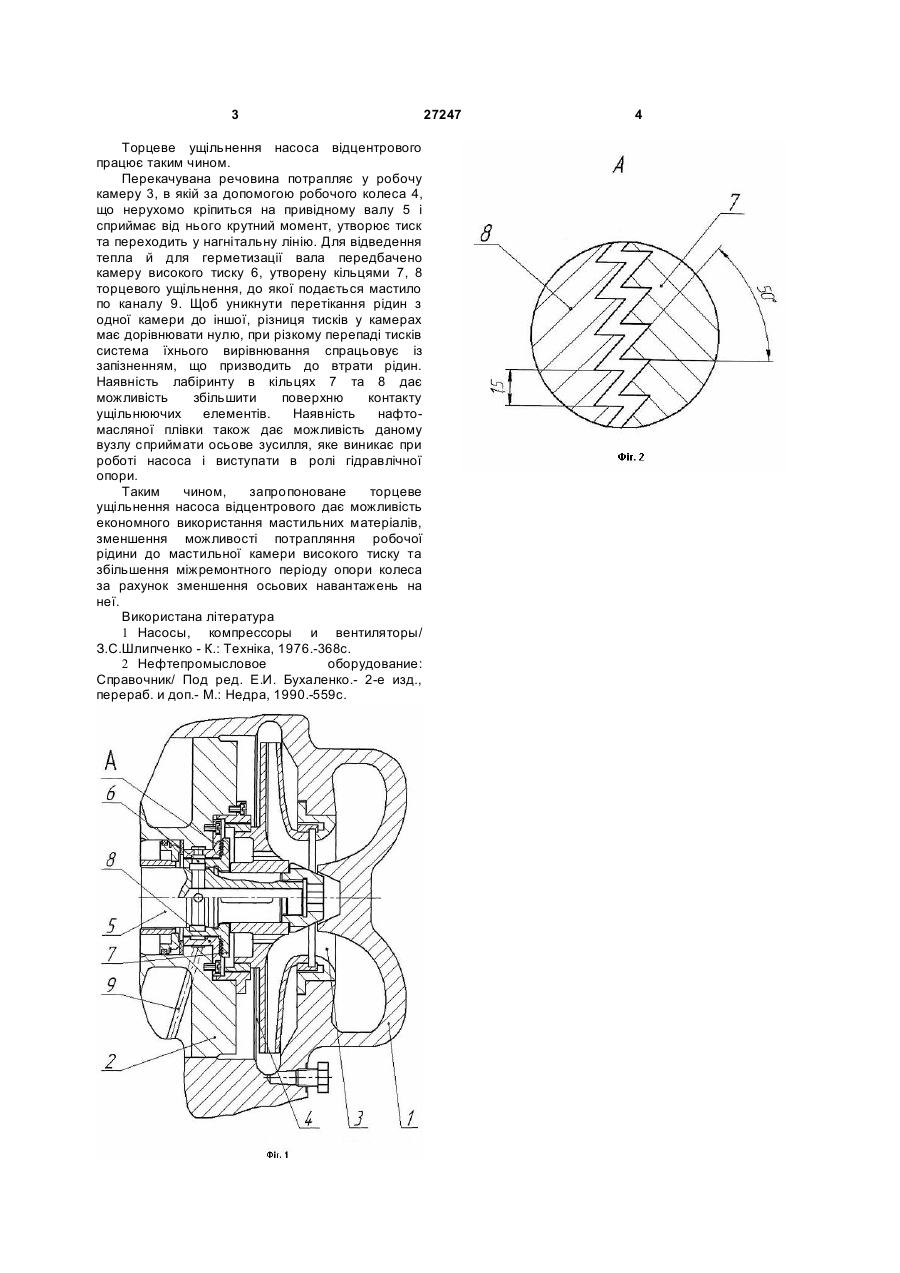

Торцеве ущільнення насоса відцентрового, що складається з мастильної камери високого тиску, мастильного каналу, нерухомого кільця, закріпленого в корпусі насоса, і кільця, що обертається з валом, яке відрізняється тим, що контактні площини кілець виконані за типом лабіринту. (19) (21) u200705898 (22) 29.05.2007 (24) 25.10.2007 (72) ТИМОШЕНКО В'ЯЧЕСЛАВ МИХАЙЛОВИЧ, UA, МАТВІЄНКО АНДРІЙ МИХАЙЛОВИЧ, UA, ВАСИЛЕНКО РОМАН ОЛЕКСАНДРОВИЧ, UA (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА, UA 3 Торцеве ущільнення насоса відцентрового працює таким чином. Перекачувана речовина потрапляє у робочу камеру 3, в якій за допомогою робочого колеса 4, що нерухомо кріпиться на привідному валу 5 і сприймає від нього крутний момент, утворює тиск та переходить у нагнітальну лінію. Для відведення тепла й для герметизації вала передбачено камеру високого тиску 6, утворену кільцями 7, 8 торцевого ущільнення, до якої подається мастило по каналу 9. Щоб уникнути перетікання рідин з одної камери до іншої, різниця тисків у камерах має дорівнювати нулю, при різкому перепаді тисків система їхнього вирівнювання спрацьовує із запізненням, що призводить до втрати рідин. Наявність лабіринту в кільцях 7 та 8 дає можливість збільшити поверхню контакту ущільнюючих елементів. Наявність нафтомасляної плівки також дає можливість даному вузлу сприймати осьове зусилля, яке виникає при роботі насоса і виступати в ролі гідравлічної опори. Таким чином, запропоноване торцеве ущільнення насоса відцентрового дає можливість економного використання мастильних матеріалів, зменшення можливості потрапляння робочої рідини до мастильної камери високого тиску та збільшення міжремонтного періоду опори колеса за рахунок зменшення осьових навантажень на неї. Використана література 1 Насосы, компрессоры и вентиляторы/ З.С.Шлипченко - К.: Техніка, 1976.-368с. 2 Нефтепромысловое оборудование: Справочник/ Под ред. Е.И. Бухаленко.- 2-е изд., перераб. и доп.- М.: Недра, 1990.-559с. 27247 4
