Торцеве ущільнення

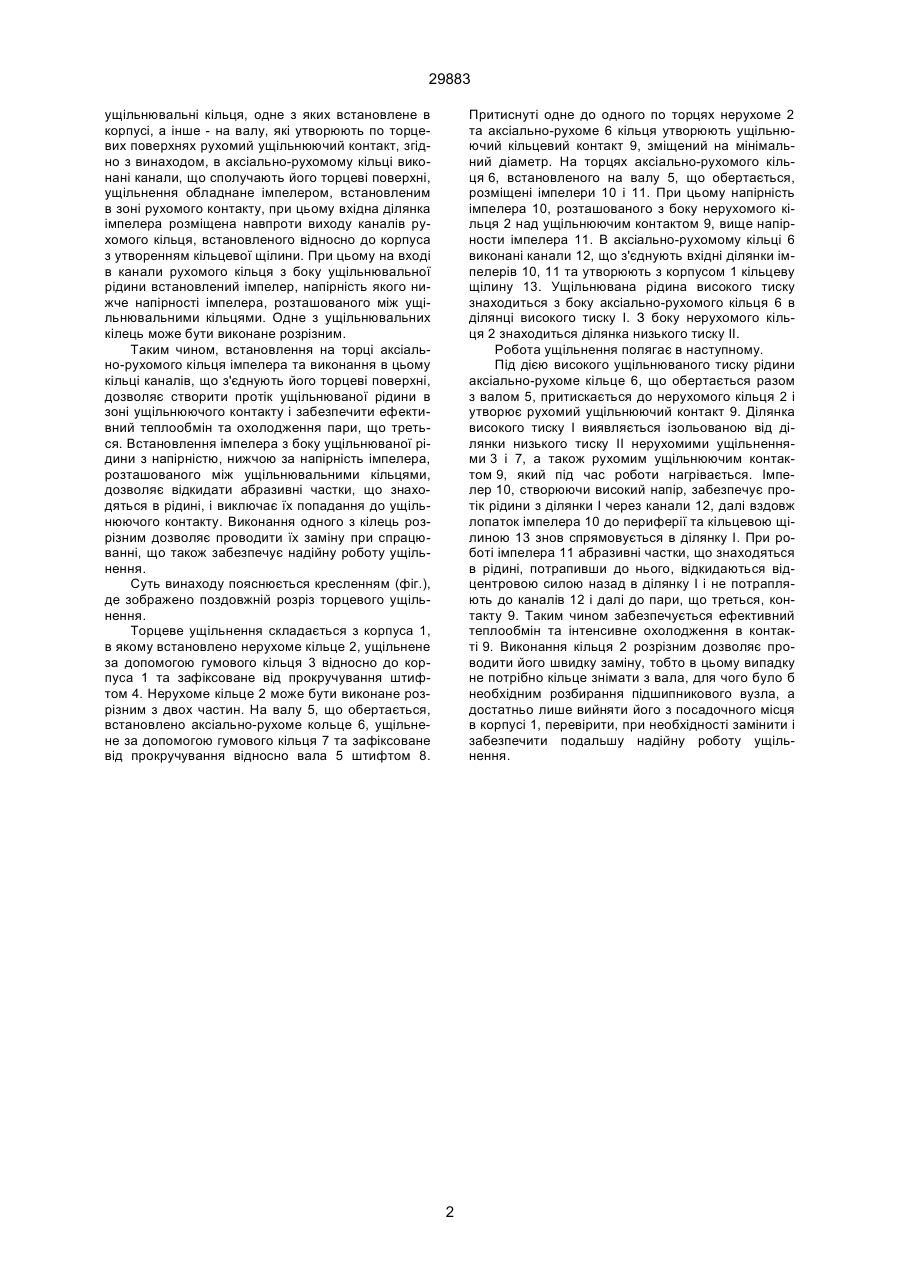

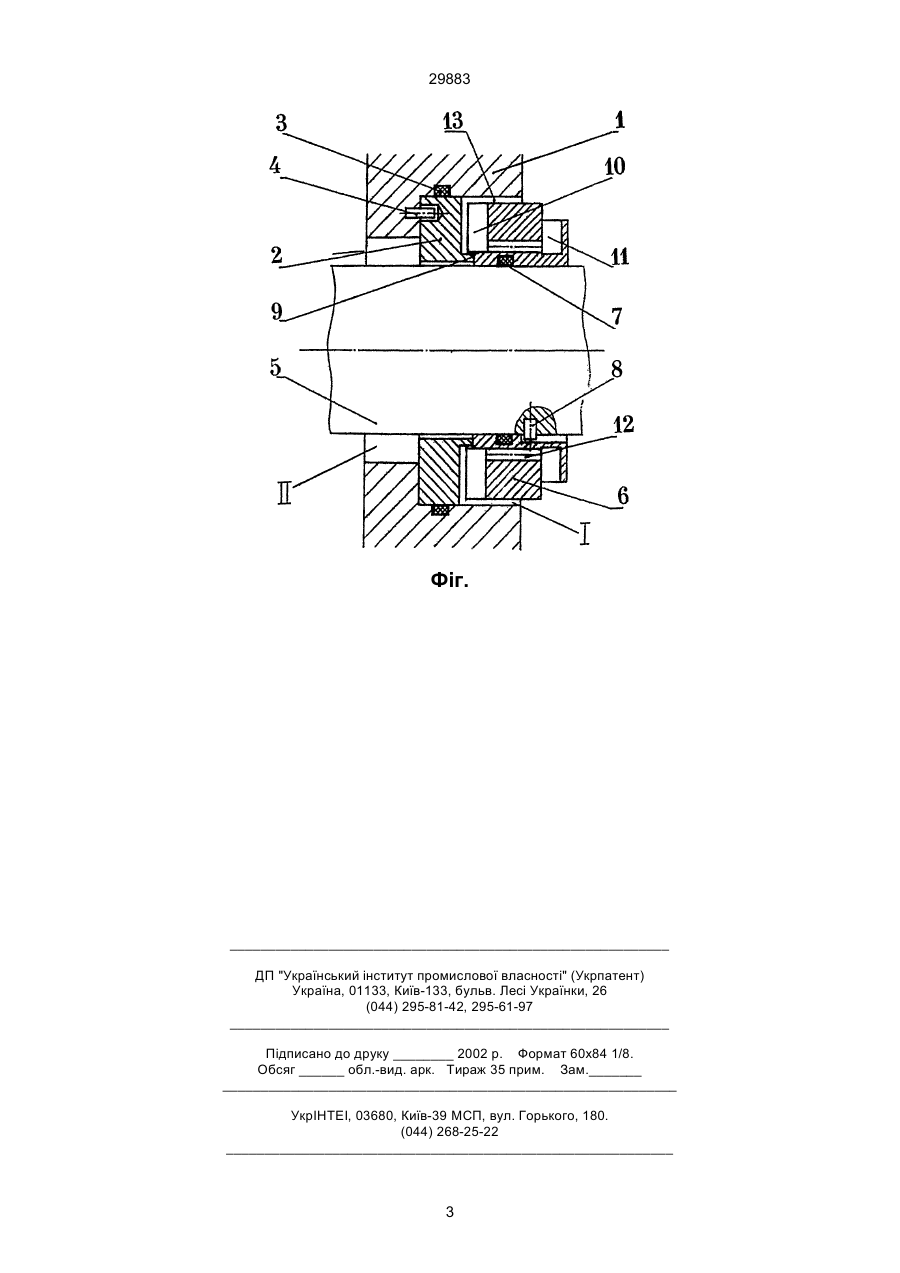

1. Торцеве ущільнення, що містить корпус і розташовані в ньому нерухоме та аксіальнорухоме ущільнювальні кільця, одне з яких встановлене в корпусі, а інше - на валу, які утворюють по торцевих поверхнях рухомий ущільнюючий контакт, що відрізняється тим, що торцеві поверхні 29883 ущільнювальні кільця, одне з яких встановлене в корпусі, а інше - на валу, які утворюють по торцевих поверхнях рухомий ущільнюючий контакт, згідно з винаходом, в аксіально-рухомому кільці виконані канали, що сполучають його торцеві поверхні, ущільнення обладнане імпелером, встановленим в зоні рухомого контакту, при цьому вхідна ділянка імпелера розміщена навпроти виходу каналів рухомого кільця, встановленого відносно до корпуса з утворенням кільцевої щілини. При цьому на вході в канали рухомого кільця з боку ущільнювальної рідини встановлений імпелер, напірність якого нижче напірності імпелера, розташованого між ущільнювальними кільцями. Одне з ущільнювальних кілець може бути виконане розрізним. Таким чином, встановлення на торці аксіально-рухомого кільця імпелера та виконання в цьому кільці каналів, що з'єднують його торцеві поверхні, дозволяє створити протік ущільнюваної рідини в зоні ущільнюючого контакту і забезпечити ефективний теплообмін та охолодження пари, що треться. Встановлення імпелера з боку ущільнюваної рідини з напірністю, нижчою за напірність імпелера, розташованого між ущільнювальними кільцями, дозволяє відкидати абразивні частки, що знаходяться в рідині, і виключає їх попадання до ущільнюючого контакту. Виконання одного з кілець розрізним дозволяє проводити їх заміну при спрацюванні, що також забезпечує надійну роботу ущільнення. Суть винаходу пояснюється кресленням (фіг.), де зображено поздовжній розріз торцевого ущільнення. Торцеве ущільнення складається з корпуса 1, в якому встановлено нерухоме кільце 2, ущільнене за допомогою гумового кільця 3 відносно до корпуса 1 та зафіксоване від прокручування штифтом 4. Нерухоме кільце 2 може бути виконане розрізним з двох частин. На валу 5, що обертається, встановлено аксіально-рухоме кольце 6, ущільнене за допомогою гумового кільця 7 та зафіксоване від прокручування відносно вала 5 штифтом 8. Притиснуті одне до одного по торцях нерухоме 2 та аксіально-рухоме 6 кільця утворюють ущільнюючий кільцевий контакт 9, зміщений на мінімальний діаметр. На торцях аксіально-рухомого кільця 6, встановленого на валу 5, що обертається, розміщені імпелери 10 і 11. При цьому напірність імпелера 10, розташованого з боку нерухомого кільця 2 над ущільнюючим контактом 9, вище напірности імпелера 11. В аксіально-рухомому кільці 6 виконані канали 12, що з'єднують вхідні ділянки імпелерів 10, 11 та утворюють з корпусом 1 кільцеву щілину 13. Ущільнювана рідина високого тиску знаходиться з боку аксіально-рухомого кільця 6 в ділянці високого тиску І. З боку нерухомого кільця 2 знаходиться ділянка низького тиску II. Робота ущільнення полягає в наступному. Під дією високого ущільнюваного тиску рідини аксіально-рухоме кільце 6, що обертається разом з валом 5, притискається до нерухомого кільця 2 і утворює рухомий ущільнюючий контакт 9. Ділянка високого тиску І виявляється ізольованою від ділянки низького тиску II нерухомими ущільненнями 3 і 7, а також рухомим ущільнюючим контактом 9, який під час роботи нагрівається. Імпелер 10, створюючи високий напір, забезпечує протік рідини з ділянки І через канали 12, далі вздовж лопаток імпелера 10 до периферії та кільцевою щілиною 13 знов спрямовується в ділянку І. При роботі імпелера 11 абразивні частки, що знаходяться в рідині, потрапивши до нього, відкидаються відцентровою силою назад в ділянку І і не потрапляють до каналів 12 і далі до пари, що треться, контакту 9. Таким чином забезпечується ефективний теплообмін та інтенсивне охолодження в контакті 9. Виконання кільця 2 розрізним дозволяє проводити його швидку заміну, тобто в цьому випадку не потрібно кільце знімати з вала, для чого було б необхідним розбирання підшипникового вузла, а достатньо лише вийняти його з посадочного місця в корпусі 1, перевірити, при необхідності замінити і забезпечити подальшу надійну роботу ущільнення. 2 29883 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
