Стабілізатор безпечної стрільби бойової машини піхоти в русі

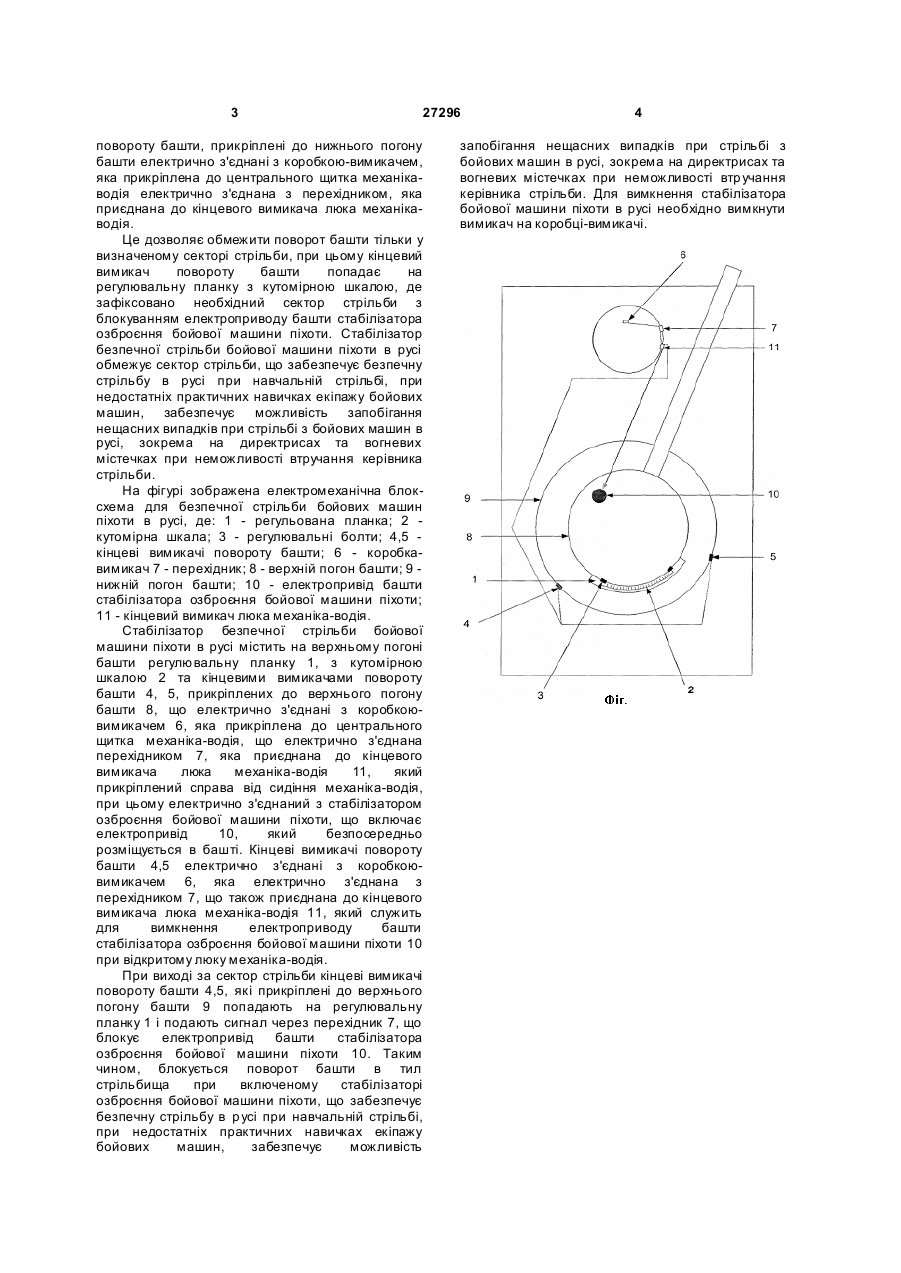

Стабілізатор безпечної стрільби бойової машини піхоти в русі, що містить електропривід 3 27296 повороту башти, прикріплені до нижнього погону башти електрично з'єднані з коробкою-вимикачем, яка прикріплена до центрального щитка механікаводія електрично з'єднана з перехідником, яка приєднана до кінцевого вимикача люка механікаводія. Це дозволяє обмежити поворот башти тільки у визначеному секторі стрільби, при цьому кінцевий вимикач повороту башти попадає на регулювальну планку з кутомірною шкалою, де зафіксовано необхідний сектор стрільби з блокуванням електроприводу башти стабілізатора озброєння бойової машини піхоти. Стабілізатор безпечної стрільби бойової машини піхоти в русі обмежує сектор стрільби, що забезпечує безпечну стрільбу в русі при навчальній стрільбі, при недостатніх практичних навичках екіпажу бойових машин, забезпечує можливість запобігання нещасних випадків при стрільбі з бойових машин в русі, зокрема на директрисах та вогневих містечках при неможливості втручання керівника стрільби. На фігурі зображена електромеханічна блоксхема для безпечної стрільби бойових машин піхоти в русі, де: 1 - регульована планка; 2 кутомірна шкала; 3 - регулювальні болти; 4,5 кінцеві вимикачі повороту башти; 6 - коробкавимикач 7 - перехідник; 8 - верхній погон башти; 9 нижній погон башти; 10 - електропривід башти стабілізатора озброєння бойової машини піхоти; 11 - кінцевий вимикач люка механіка-водія. Стабілізатор безпечної стрільби бойової машини піхоти в русі містить на верхньому погоні башти регулювальну планку 1, з кутомірною шкалою 2 та кінцевими вимикачами повороту башти 4, 5, прикріплених до верхнього погону башти 8, що електрично з'єднані з коробкоювимикачем 6, яка прикріплена до центрального щитка механіка-водія, що електрично з'єднана перехідником 7, яка приєднана до кінцевого вимикача люка механіка-водія 11, який прикріплений справа від сидіння механіка-водія, при цьому електрично з'єднаний з стабілізатором озброєння бойової машини піхоти, що включає електропривід 10, який безпосередньо розміщується в башті. Кінцеві вимикачі повороту башти 4,5 електрично з'єднані з коробкоювимикачем 6, яка електрично з'єднана з перехідником 7, що також приєднана до кінцевого вимикача люка механіка-водія 11, який служить для вимкнення електроприводу башти стабілізатора озброєння бойової машини піхоти 10 при відкритому люку механіка-водія. При виході за сектор стрільби кінцеві вимикачі повороту башти 4,5, які прикріплені до верхнього погону башти 9 попадають на регулювальну планку 1 і подають сигнал через перехідник 7, що блокує електропривід башти стабілізатора озброєння бойової машини піхоти 10. Таким чином, блокується поворот башти в тил стрільбища при включеному стабілізаторі озброєння бойової машини піхоти, що забезпечує безпечну стрільбу в р усі при навчальній стрільбі, при недостатніх практичних навичках екіпажу бойових машин, забезпечує можливість 4 запобігання нещасних випадків при стрільбі з бойових машин в русі, зокрема на директрисах та вогневих містечках при неможливості втр учання керівника стрільби. Для вимкнення стабілізатора бойової машини піхоти в русі необхідно вимкнути вимикач на коробці-вимикачі.
