Транспортабельна котельна установка

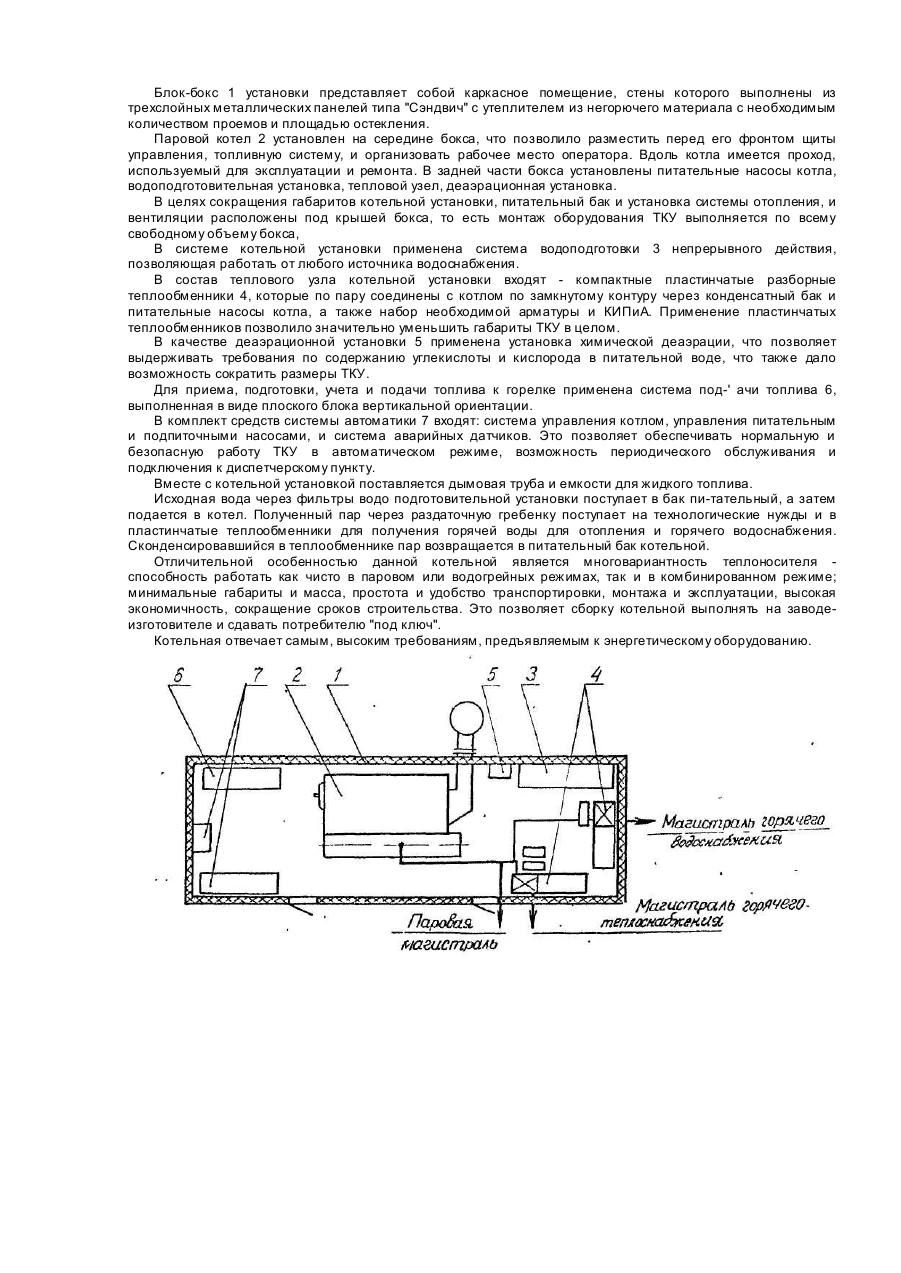

Полезная модель "Транспортабельная котельная установка" относится к отрасли энергетического машиностроения и может быть использована для постоянного или временного теплоснабжения поселков и предприятий горячей водой, идущей на отопление, и горячей водой, идущей на горячее водоснабжение, а также для подачи насыщенного пара, который может использоваться потребителем на технологические нужды. Прототипом является транспортабельная отопительная блочно-модульная котельная установка БМКУ5Ж [Авт. св.СССР № 763650, кл. F 22 В 33/18; F 22 D 11/02], которая содержит водогрейный котел и вспомогательное оборудование, размещенные в нескольких боксах., соединяемые на монтажной площадке. В состав установки входят также системы водоподготовки, подачи топлива управления, вентиляции. Недостатком установки является то, что она может быть предназначена только для теплоснабжения, большая металлоемкость и габаритность в целом. Установка, вырабатывающая только горячую воду для теплоснабжения, исключает возможность применения ее для целого ряда объектов, использующих пэр и воду на горячее водоснабжение и отопление. Задачей создания заявляемой транспортабельной котельной установки (ТКУ) является получение трех видов теплоносителей: насыщенного пара, горячей воды, идущей на отопление и горячей воды, идущей на горячее водоснабжение, отпускаемых из котельной установки по независимым линиям одновременно или раздельно. Это достигается применением в котельной установке парового котла и комплекса котельновспомогательного оборудования полной заводской готовности (чертеж-схема № 1), установленных в блокчбоксе, позволяющих эксплуатировать ее прилюбых климатических условиях. Для этого в ТКУ содержатся паровой котел и системы: водоподготовки для умягчения воды, автоматики, вентиляции, подачи топлива, подачи теплоносителя, которые установлены в транспортабельном боксе блочно, с обеспечением необходимых проходов и площадок обслуживания. Согласно предлагаемой полезной модели получение трех видов теплоносителей достигается тем, что ТКУ снабжена двумя пластинчатыми теплообменниками, которые параллельно соединены с паровым котлом, причем один из этих теплообменников связан с магистралью подачи горячей воды, а другой - с магистралью горячего теплоснабжения. При этом оба теплообменника связаны с паровым котлом по замкнутому циклу. Кроме подачи горячей воды в магистраль и горячего теплоснабжения в отопительную систему, ТКУ отдельным теплопроводом может подавать к потребителю насыщенный пар для технологических нужд. Такое выполнение ТКУ позволяет разместить в блок-боксе все вышеуказанное обо-рудование и дает возможность при минимальных габаритах вырабатывать три вида теплоносителя. Ширина 3280 мм Высота 3800 мм На чертеже схематически изображена предлагаемая ТКУ. Блок-бокс 1 установки представляет собой каркасное помещение, стены которого выполнены из трехслойных металлических панелей типа "Сэндвич" с утеплителем из негорючего материала с необходимым количеством проемов и площадью остекления. Паровой котел 2 установлен на середине бокса, что позволило разместить перед его фронтом щиты управления, топливную систему, и организовать рабочее место оператора. Вдоль котла имеется проход, используемый для эксплуатации и ремонта. В задней части бокса установлены питательные насосы котла, водоподготовительная установка, тепловой узел, деаэрационная установка. В целях сокращения габаритов котельной установки, питательный бак и установка системы отопления, и вентиляции расположены под крышей бокса, то есть монтаж оборудования ТКУ выполняется по всему свободному объему бокса, В системе котельной установки применена система водоподготовки 3 непрерывного действия, позволяющая работать от любого источника водоснабжения. В состав теплового узла котельной установки входят - компактные пластинчатые разборные теплообменники 4, которые по пару соединены с котлом по замкнутому контуру через конденсатный бак и питательные насосы котла, а также набор необходимой арматуры и КИПиА. Применение пластинчатых теплообменников позволило значительно уменьшить габариты ТКУ в целом. В качестве деаэрационной установки 5 применена установка химической деаэрации, что позволяет выдерживать требования по содержанию углекислоты и кислорода в питательной воде, что также дало возможность сократить размеры ТКУ. Для приема, подготовки, учета и подачи топлива к горелке применена система под-' ачи топлива 6, выполненная в виде плоского блока вертикальной ориентации. В комплект средств системы автоматики 7 входят: система управления котлом, управления питательным и подпиточными насосами, и система аварийных датчиков. Это позволяет обеспечивать нормальную и безопасную работу ТКУ в автоматическом режиме, возможность периодического обслуживания и подключения к диспетчерскому пункту. Вместе с котельной установкой поставляется дымовая труба и емкости для жидкого топлива. Исходная вода через фильтры водо подготовительной установки поступает в бак пи-тательный, а затем подается в котел. Полученный пар через раздаточную гребенку поступает на технологические нужды и в пластинчатые теплообменники для получения горячей воды для отопления и горячего водоснабжения. Сконденсировавшийся в теплообменнике пар возвращается в питательный бак котельной. Отличительной особенностью данной котельной является многовариантность теплоносителя способность работать как чисто в паровом или водогрейных режимах, так и в комбинированном режиме; минимальные габариты и масса, простота и удобство транспортировки, монтажа и эксплуатации, высокая экономичность, сокращение сроков строительства. Это позволяет сборку котельной выполнять на заводеизготовителе и сдавать потребителю "под ключ". Котельная отвечает самым, высоким требованиям, предъявляемым к энергетическому оборудованию.
