Вугільна пилка для добування вугілля на тонких пологих пластах
Формула / Реферат
Вугільна пилка для добування вугілля на тонких пологих пластах, що містить скребки з різцями, багатоланкову загорожу з можливістю зворотно-поступального руху та приводи, яка відрізняється тим, що загорожа має дугоподібну форму і жорстко з’єднана зі скребками в верхній частині безпосередньо, а посередині - за допомогою косинки, нижче якої шарнірно закріплена заслінка для посування вугілля уздовж забою.
Текст

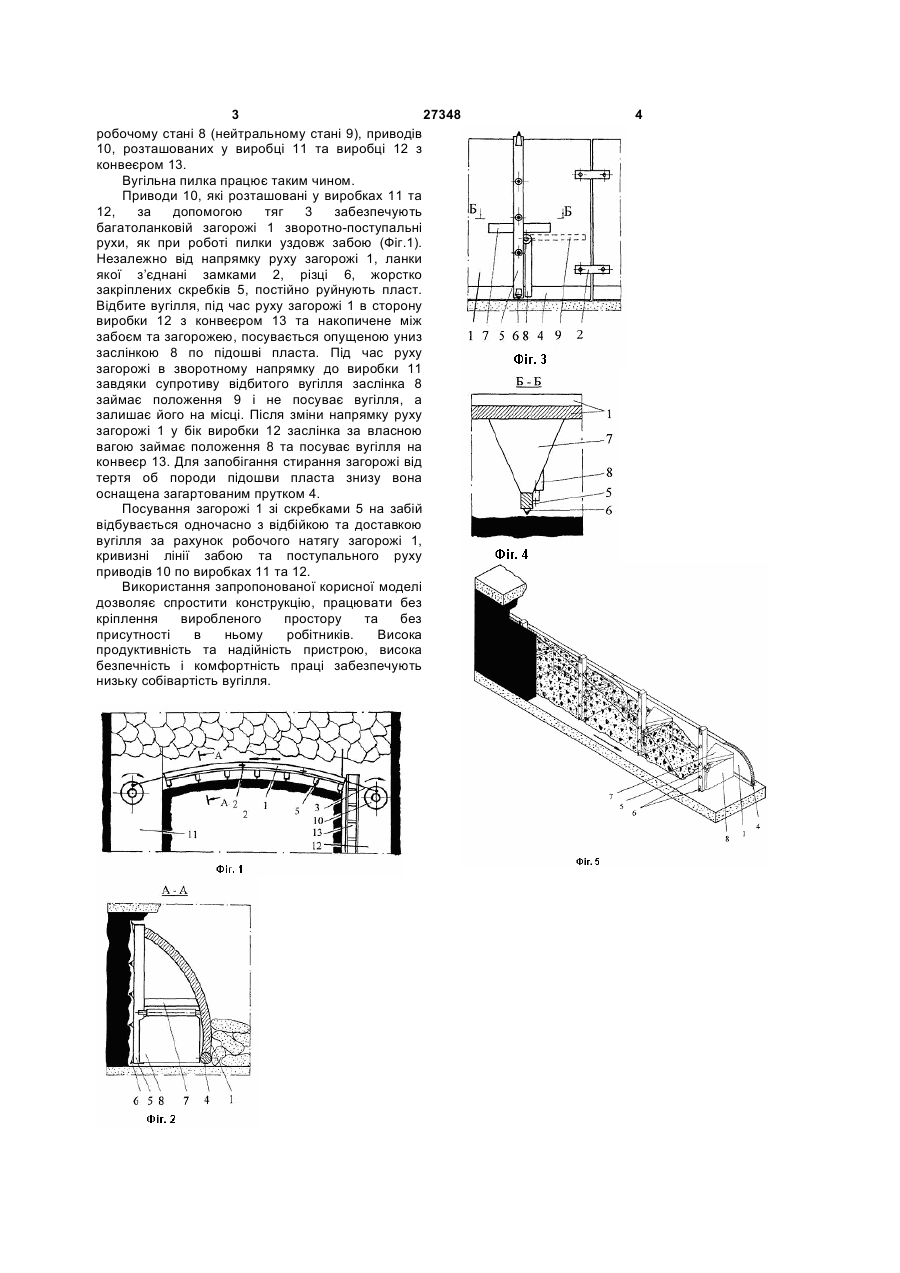

Вугільна пилка для добування вугілля на тонких пологих пластах, що містить скребки з 3 27348 робочому стані 8 (нейтральному стані 9), приводів 10, розташованих у виробці 11 та виробці 12 з конвеєром 13. Вугільна пилка працює таким чином. Приводи 10, які розташовані у виробках 11 та 12, за допомогою тяг 3 забезпечують багатоланковій загорожі 1 зворотно-поступальні рухи, як при роботі пилки уздовж забою (Фіг.1). Незалежно від напрямку руху загорожі 1, ланки якої з’єднані замками 2, різці 6, жорстко закріплених скребків 5, постійно руйнують пласт. Відбите вугілля, під час руху загорожі 1 в сторону виробки 12 з конвеєром 13 та накопичене між забоєм та загорожею, посувається опущеною униз заслінкою 8 по підошві пласта. Під час руху загорожі в зворотному напрямку до виробки 11 завдяки супротиву відбитого вугілля заслінка 8 займає положення 9 і не посуває вугілля, а залишає його на місці. Після зміни напрямку руху загорожі 1 у бік виробки 12 заслінка за власною вагою займає положення 8 та посуває вугілля на конвеєр 13. Для запобігання стирання загорожі від тертя об породи підошви пласта знизу вона оснащена загартованим прутком 4. Посування загорожі 1 зі скребками 5 на забій відбувається одночасно з відбійкою та доставкою вугілля за рахунок робочого натягу загорожі 1, кривизні лінії забою та поступального руху приводів 10 по виробках 11 та 12. Використання запропонованої корисної моделі дозволяє спростити конструкцію, працювати без кріплення виробленого простору та без присутності в ньому робітників. Висока продуктивність та надійність пристрою, висока безпечність і комфортність праці забезпечують низьку собівартість вугілля. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSawing machine for coal extraction at thin flat seams
Автори англійськоюTyschenko Viktor Oleksiiovych
Назва патенту російськоюУгольная пила для добычи угля на тонких пологих пластах
Автори російськоюТищенко Виктор Алексеевич
МПК / Мітки
МПК: E21C 41/00
Мітки: пилка, вугілля, пластах, добування, вугільна, тонких, пологих
