Пристрій в. тищенка для виїмки та доставки вугілля на тонких пологих пластах з нестійкими породами покрівлі

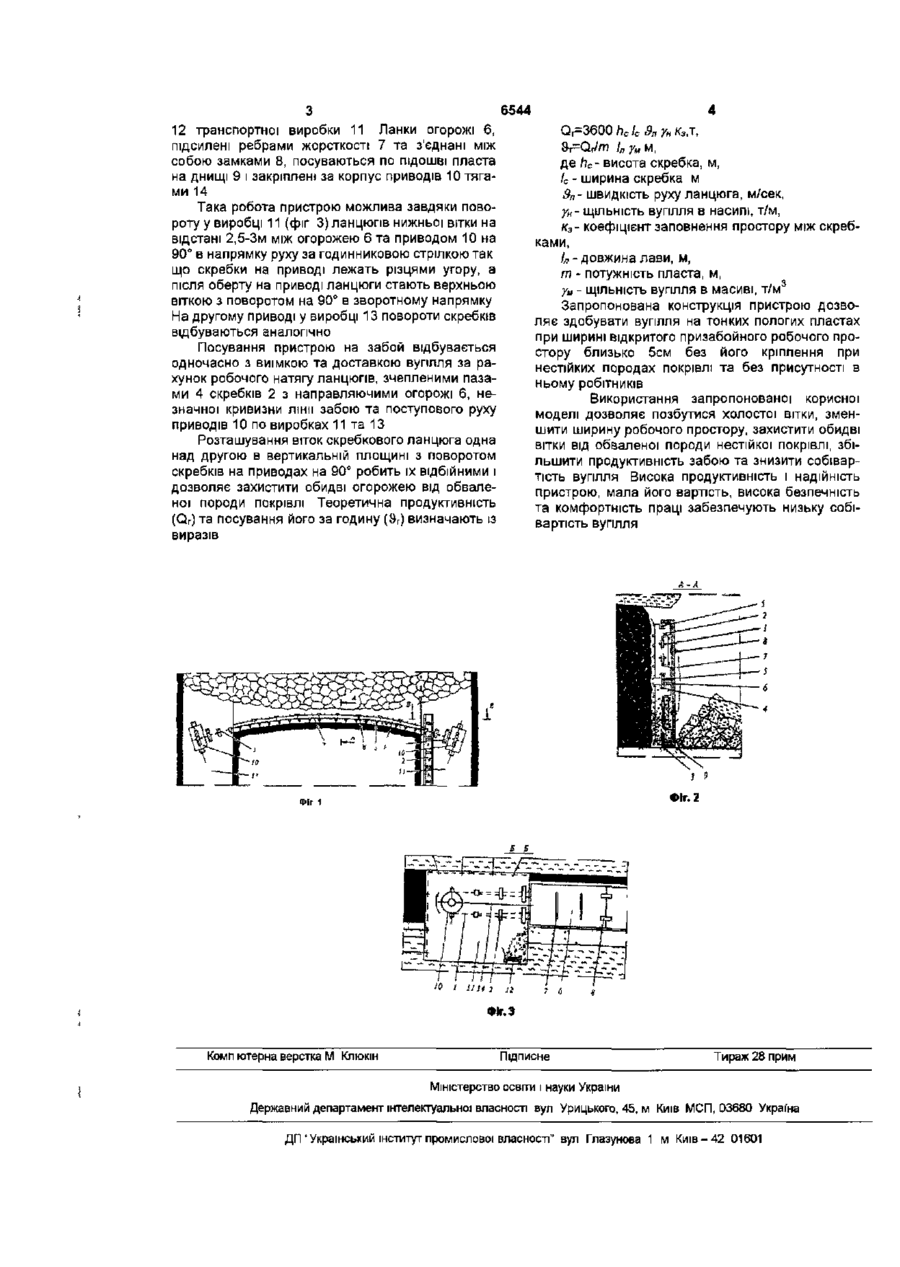

Пристрій для виїмки та доставки вугілля, що містить нескінченнозамкнені круглоланкові ланцю ги, скребки з різцями на їх боках, загорожу та приводи, який відрізняється тим, що два ланцюги закріплені посередині скребків, а гілки ланцюга розташовані в вертикальній площині одна над другою і притиснуті до забою огорожею з напрямними, які входять в пази на торцях скребків і утворюють рухоме зчеплення з можливістю повороту скребків на приводах на 90° Корисна модель належить до гірничої промисловості і може бути застосованим при здобуванні вугілля на тонких пологих пластах з нестійкими породами покрівлі Є відомий пристрій для виїмки та доставки вугілля, що містить нескінчеино-замкнені круглоланкові ланцюги, скребки з різцями на їх боках, огорожу та привід [Пат 65350 А Україна, 7 Е21С 41/16 Опубл 15 03 2004 Бюл №3] Недоліками пристрою є наявність холостої вітки і незахищеність и від обваленої породи в разі слабкої і нестійкої покрівлі пласта В основу корисної моделі покладено завдання створити такий пристій для виїмки та доставки вугілля на тонких пологих пластах з нестійкими породами покрівлі, у якому завдяки новому розташуванню віток ланцюга та повороту скребків на приводах на 90° обидві вітки стають робочими і захищеними вдосконаленою огорожею від обваленої породи покрівлі, що дозволяє підвищити його продуктивність, зменшити ширину робочого при забойного простору без застосування кріплення і присутності в ньому робітників, знизити собівартість вугілля Поставлене завдання досягається тим, що у пристрої для виїмки та доставки вугілля на тонких пологих пластах з нестійкими породами покрівлі, що містить нескінченнозамкнені круглоланкові ланцюги, скребки з різцями на їх боках, огорожу та приводи, згідно з корисною моделлю два ланцюги закріплені посередині скребків, а вітки ланцюга розташовані в вертикальній площині одна над другою і притиснуті до забою огорожею з направляючими, які входять в пази на торцях скребків і утво рюють рухоме зчеплення з можливістю повороту скребків на приводах на 90°, що дозволяє вдосконаленою огорожею захистити вітки ланцюга від обваленої породи покрівлі, зменшити ширину робочого призабойного простору, без його кріплення та присутності робітників, знизити собівартість вугілля На фіг 1 наведено загальний вигляд та розташування пристрою в очисному забої, на фіг 2 поперечний переріз пристрою, на фіг 3 - поперечний переріз транспортної виробки зі схемою повороту скребків Пристрій для виїмки та доставки вугілля складається із двох круглоланкових нескшченнозамкнених ланцюгів 1, закріплених за середину скребків 2 з різцями 3 Вітки ланцюга розташовані одна над другою в вертикальній площині і пазами 4 на торцях скребків 2 утворюють з направляючими 5 на огорожі 6 рухоме зчеплення Ланки огорожі 6 з ребрами жорсткості 7 з'єднані між собою замками 8 і лежать на ПІДОШВІ пласта днищем 9 Скребковий ланцюг 1 має приводи 10, розташовані на транспортній 11 з конвеєром 12 та допоміжний 13 виробках Огорожа 6 тягами 14 закріплена за корпус приводів 10 Пристрій працює таким чином Ланцюги 1 зі скребками 2, приводами 10 в транспортній 11 та ДОПОМІЖНІЙ 13 виробках рухаються одна поверх другої уздовж забою в різних напрямках по направляючих 5 на огорожі 6 і одночасно різцями 3 на скребках 2 обох віток руйнують пласт Відбите верхньою віткою вугілля просипається на нижню, якою у просторі між скребками 2, забоєм та огорожею 6 доставляється на конвеєр t Ю CO 6544 12 транспортної виробки 11 Ланки огорожі 6, О г =3600/7 с / С І 9лГ«'
