Пристрій в. тищенка для виймання та доставки вугілля на тонких положистих та похилих пластах

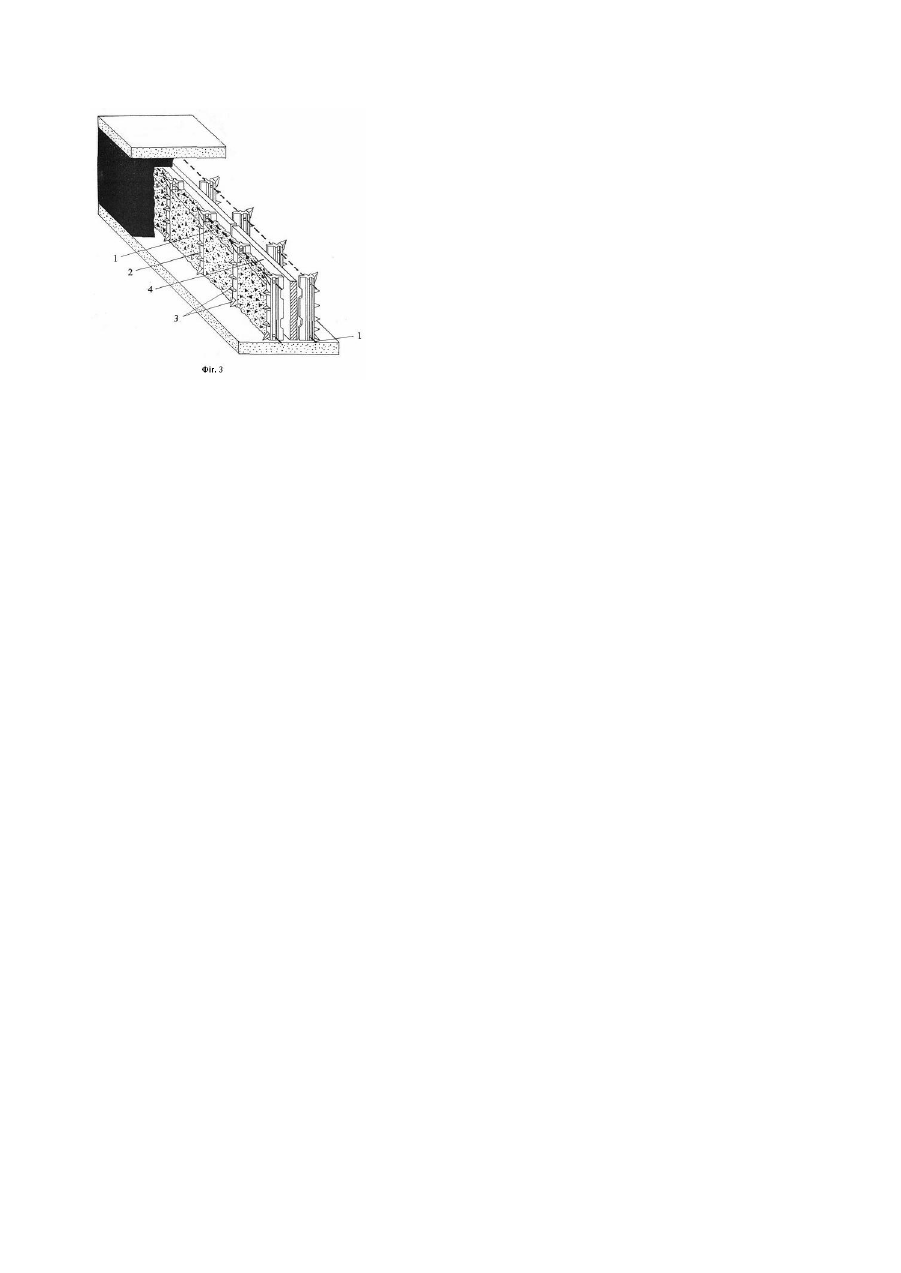

Винахід належить до гірничої промисловості і може бути застосований при добуванні вугілля на тонких пластах. Є відомий агрегат для виїмки та доставки вугілля на тонких положистих пластах, що містить нескінченнозамкнені круглоланкові ланцюги, скребки з різцями, приводи. Патент 39340А, Україна, E21G41/04. Опубл. 15.06.2001. Бюл.№5). Недоліком агрегату є необхідність застосування багатьох рушіїв для посування агрегату на забій, що ускладнює його конструкцію та збільшує ширину робочого призабійного простору. В основу винаходу покладено завдання створити такий пристрій для виїмки та доставки вугілля, у якому завдяки розташуванню обох віток скребкового ланцюга паралельно вугільному забою та розподілу їх між собою суцільною багатоланковою огорожею утворюються умови для руйнування пласта та доставки відбитого вугілля призабійною віткою ланцюга, а посування ланцюгів на забій здійснювати за рахунок робочого натягу ланцюгів, незначної кривизни лінії забою та поступового руху приводів ланцюгів по прилеглих до забою виробках. Поставлене завдання досягається тим, що у пристрої для виїмки та доставки вугілля, що містить нескінченнозамкнені круглоланкові ланцюги, скребки з різцями, приводи, згідно з винаходом обидві вітки скребкового ланцюга розділені між собою суцільно багатоланковою огорожею та розташовані паралельно вугільному забою, що дозволяє спростити конструкцію пристрою, зменшити ширшу робочого призабійного простору та собівартість вугілля. На фіг.1 наведено загальний вигляд та розташування пристрою в очисному забої; на фіг.2 - поперечний переріз пристрою, на фіг.3 - фрагмент загального вигляду очисного забою з пристроєм у робочому стані. Пристрій для виїмки та доставки вугілля складається із двох круглоланкових нескінченнозамкнених ланцюгів 1, до яких через певну відстань приєднують скребки 2 з різцями 3. Вітки ланцюга, скребки яких розташовані паралельно вугільному забою, розділяють суцільною багатоланковою огорожею 4, ланки якої з'єднані між собою замками 5. Кінці огорожі тягами 6 закріпляють за приводи 7, які розташовані у прилеглих до очисного забою транспортній та допоміжній 9 виробках. Транспорт вугілля по підготовчій виробці здійснюють скребковим конвеєром 10. Пристрій працює таким чином. Під час руху ланцюгів 1 вздовж забою за рахунок роботи приводів 7, розташованих в виробках 8 та 9, скребки 2 різцями 3 руйнують вугільний пласт, а відбите вугілля накопичується в просторі між скребками 2, забоєм та огорожею 4, закріпленою тягами 6 за приводи 7, і доставляється на конвеєр 10 виробки 8. Посування скребкових ланцюгів та огорожі на забій відбувається одночасно з виїмкою та доставкою вугілля за рахунок робочого натягу ланцюгів, незначної кривизни лінії забою та поступового руху приводів по виробках. Така конструкція пристрою дозволяє здобути вугілля при ширині робочого призабійного простору біля 30см без його кріплення та без присутності в ньому робітників. Використання запропонованого винаходу дозволяє спростити конструкцію пристрою, зменшити ширину робочого призабійного простору та собівартість вугілля.
