Пристрій для утворення свердловин

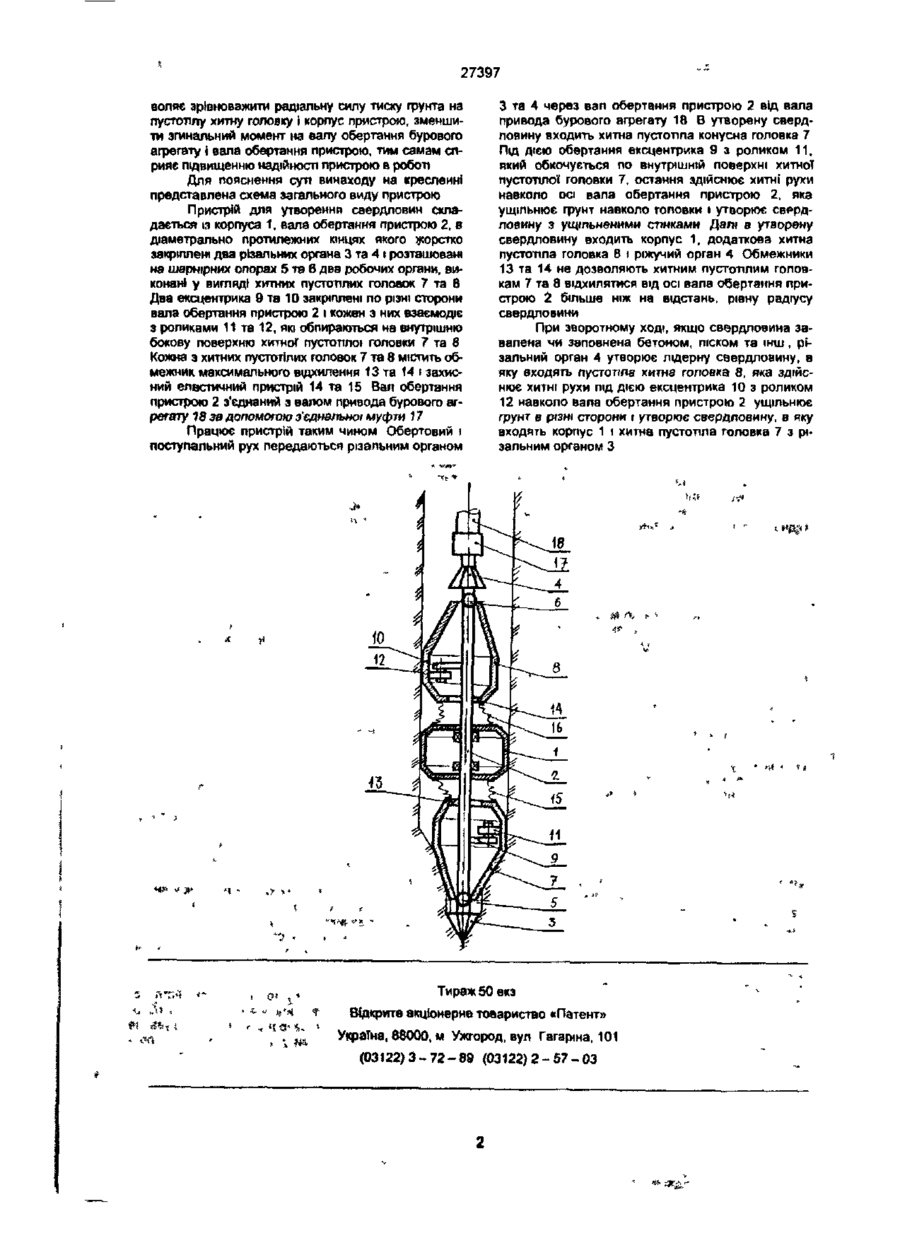

Пристрій для утворення свердловин, який включає корпус, різальний орган вал обертання пристрою з ексцентриком та роликом, а також шарнірно з"єднаний з валом обертання пристрою робочий ор ган, виконаний у вигляді хитної пустотілої головки, на внутрішню поверхню якої обпертий ролик, який відрізняється тим, що на протилежному юнці вала обертання пристрою він містить ще по одному робочому і різальному органу, при цьому хитна пустотіла головка кожного з двох робочих органів містить обмежник максимального відхилення м від осі вала обертання пристрою і виконана у вигляді тіла обертання змінного радіуса таким чином, що при максимальному відхиленні зовнішня бокова поверхня ЇЇ залишається паралельною осі вала обертання пристрою, а ексцентрики з роликами встановлені в діаметрально протилежних напрямках по різні сторони вала обертання пристрою Винахід відноситься до машин спеціального призначення зокрема, до розкачування свердловин чи вузьких шахт під фундаменти в грунті Як прототип вибраний пристрій для утворення свердловин, який містить циліндричний корпус, вал обертання пристрою різальний орган і робочий орган у вигляді хитної пустотілої конусної головки, шарнірно з'єднаної з валом обертання пристрою На валу обертання пристрою змонтований ексцентрик з роликом обпертим на внутрішню поверхню конусної головки [2] Недоліками цього пристрою є - складність витягання його із свердловини із-за недосконалої конструкції пустотілої хитної головки так як п кромка більшої основи може відхилятися від осі вала на відстань яка перевищує радіус свердловини - неможливість укріплення стінок свердловини при зворотному русі пристрою - наявність значного згинального моменту на валу приводу обертання за рахунок радіальної сили, діючої на пустотілу хитну головку з боку грунта Задача даного винаходу - розширення функціональних можливостей за рахунок буріння в зворотному напрямку підвищення ефективності і надійності в роботі, покращення якості поверхні утворюваних свердловин Сутність винаходу полягає в тому що пристрій додатково містить на протилежному кінці вала обертання пристрою ще один ріжучий і ще один робочий орган Хитні пустотілі головки робочих ор ганів виконані у вигляді тіл обертання змінного радіусу таким чином, що при максимальному відхиленні від осі вала обертання пристрою >х ЗОВНІШНІ бокові поверхні утворюють поверхню свердловини, паралельну осі вала обертання пристрою Крім того, кожна пустолла головка робочого органу містить обмежник максимального відхилення її від осі вала обертання пристрою, а ексцентрики з роликами встановлені по різні боки вала обертання пристрою в діаметрально протилежних напрямках Розташування по осі вала обертання пристрою у двох діаметрально протилежних його кінцях робочих і різальних органів дає можливість руху пристрою в зворотному напрямку, що значно полегшує його витягнення із свердловини, а також одночасно закріплює стінки свердловини запобігаючи їх руйнуванню, створює можливість для робіт по ІНШІЙ технології, зв'язаний з заповненням свердловини грунтом, бетоном та інш Виконання пустотілих хитних головок у вигляді тіл обертання, змінного радіусу (наприклад, у вигляді трьох зрізаних конусів) дозволяє при прямому русі пристрою утворювати слнку свердловини строго паралельно осі вала обертання пристрою, а при зворотному русі - запобігає руйнуванню слнок свердловини і полегшує витягнення пристрою Обмежник хитної пустотілої головки встановлює максимальне ЇЇ відхилення від осі вала обертання рівне радіусу свердловини Розташування ексцентриків з роликами у двох діаметрально протилежних сторонах вала обертання пристрою доз CM О і о со CM m 27397 воляє зрівноважити радіальну силу тиску фунта на пустотілу хитну головку і корпус пристрою, зменшити згинальний момент на валу обертання бурового агрегату і вала обертання пристрою, тим самам сприяє підвищенню надійності пристрою в роботі Для пояснення суп винаходу на кресленні представлена схема загального виду пристрою Пристрій для утворений свердловин складається ія корпуса 1, вала обертання пристрою 2, в діаметрально протилежних кінцях якого жорстко закріплені два різальних органа 3 та 41 розташовані на шарнірних опорах 5 та б два робочих органи, виконані у вигляді хитних пустотілих головок 7 та 8 Два ексцентрика 9 та 10 закріплені по різні сторони вала обертання пристрою 2 і кожен з них взаємодіє э роликами 11 та 12, яю обпираються на внутрішню бокову поверхню хитної пустотілої головки 7 та 8Кожна э хитних пустотілих головок 7 та 8 містить обмежник максимального відхилення 13 та 14 і захисний еластичний пристрій 14 та 15 Вал обертання пристрою 2 з'єднаний з валом привода бурового агрегату 18 за допомогою з'єднапьної муфти 17 Працює пристрій таким чином Обертовий і поступальний рух передаються різальним органом З та 4 через вал обертання пристрою 2 від вала привода бурового агрегату 18 В утворену свердловину входить хитна пустотіла конусна головка 7 Під ДІЄЮ обертання ексцентрика 9 з роликом 11, який обкочується по внутрішній поверхні хитної пустотілої головки 7, остання здійснює хитні рухи навколо осі вала обертання пристрою 2, яка ущільнює фунт навколо головки і утворює свердловину з ущільненими стінками Далі в утворену свердловину входить корпус 1, додаткова хитна пустотіла головка 8 і ріжучий орган 4 Обмежники 13 та 14 не дозволяють хитним пустотілим головкам 7 та 8 відхилятися від осі вала обертання пристрою 2 більше ніж на відстань, рівну радіусу свердловини При зворотному ході, якщо свердловина завалена чи заповнена бетоном, піском та інш, різальний орган 4 утворює лщерну свердловину, в яку входять пустотіла хитна головка 8, яка здійснює хитні рухи під дією ексцентрика 10 з роликом 12 навколо вала обертання пристрою 2 ущільнює фунт в різні сторони і утворює свердловину, в яку входять корпус 1 і хитна пустотіла головка 7 з різальним органом З J-fl Тираж 50 екэ .її . ? й%ї № Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
