Прес для відтискання олії
Номер патенту: 27403
Опубліковано: 25.10.2007
Формула / Реферат
Прес для відтискання олії, що складається з корпуса та закріпленої на ньому робочої камери з отворами для виходу олії, змонтованої на торці робочої камери насадки з центральним отвором для виходу макухи, встановленого у робочій камері шнекового вала, хвостовик якого змонтований в опорах обертання корпуса, завантажувального бункера, місткості для відтисненої олії, лотка відведення макухи та приводу, виконаного у вигляді електричного двигуна, кінематично з'єднаного через редуктор та муфту зі шнековим валом, який відрізняється тим, що привід додатково оснащений обертово-ударним механізмом, змонтованим на хвостовику шнекового вала.
Текст

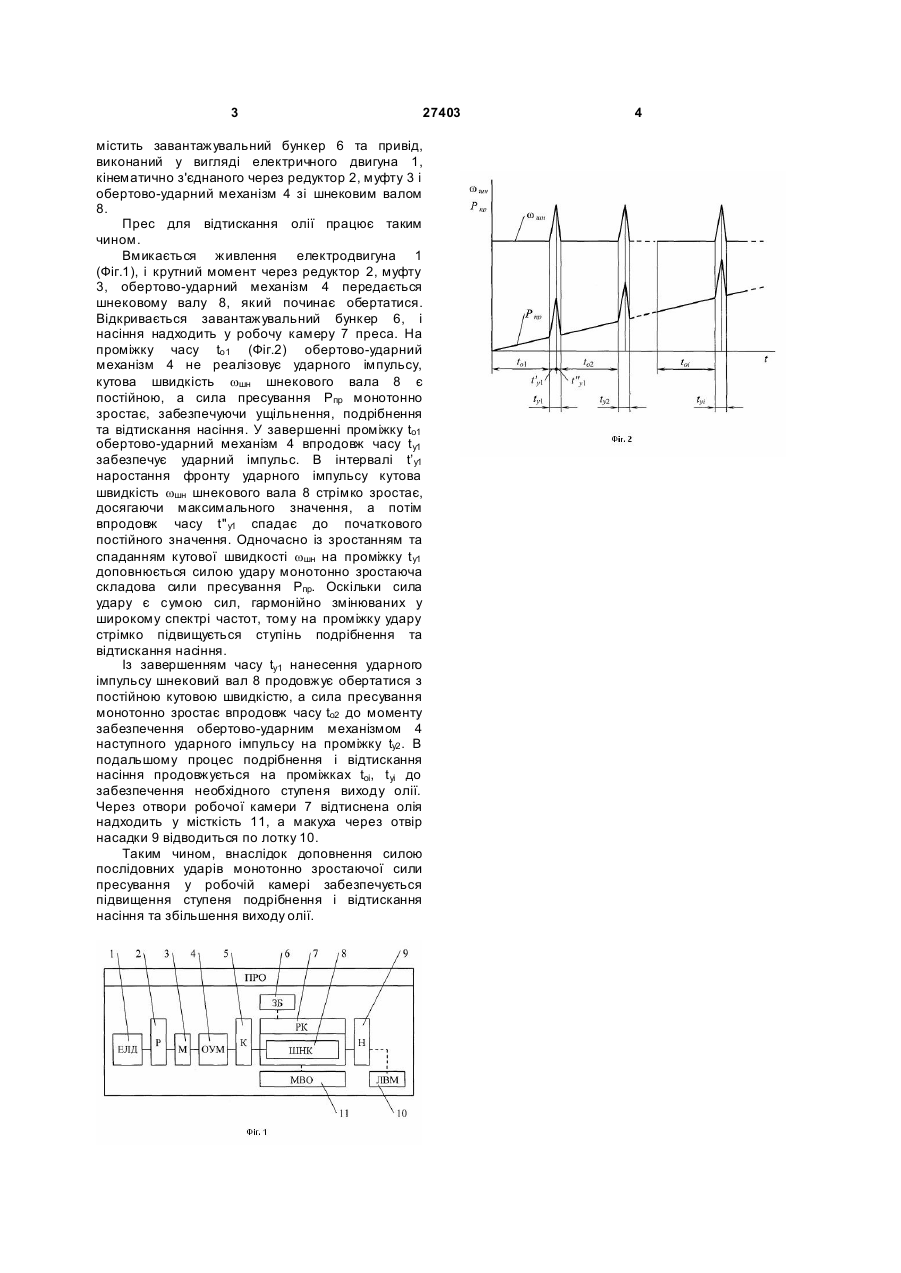

Прес для відтискання олії, що складається з корпуса та закріпленої на ньому робочої камери з отворами для виходу олії, змонтованої на торці робочої камери насадки з центральним отвором 3 27403 містить завантажувальний бункер 6 та привід, виконаний у вигляді електричного двигуна 1, кінематично з'єднаного через редуктор 2, муфту 3 і обертово-ударний механізм 4 зі шнековим валом 8. Прес для відтискання олії працює таким чином. Вмикається живлення електродвигуна 1 (Фіг.1), і крутний момент через редуктор 2, муфту 3, обертово-ударний механізм 4 передається шнековому валу 8, який починає обертатися. Відкривається завантажувальний бункер 6, і насіння надходить у робочу камеру 7 преса. На проміжку часу to1 (Фіг.2) обертово-ударний механізм 4 не реалізовує ударного імпульсу, кутова швидкість wшн шнекового вала 8 є постійною, а сила пресування Рпр монотонно зростає, забезпечуючи ущільнення, подрібнення та відтискання насіння. У завершенні проміжку to1 обертово-ударний механізм 4 впродовж часу t y1 забезпечує ударний імпульс. В інтервалі t’у1 наростання фронту ударного імпульсу кутова швидкість wшн шнекового вала 8 стрімко зростає, досягаючи максимального значення, а потім впродовж часу t" y1 спадає до початкового постійного значення. Одночасно із зростанням та спаданням кутової швидкості wшн на проміжку t y1 доповнюється силою удару монотонно зростаюча складова сили пресування Рпр. Оскільки сила удару є сумою сил, гармонійно змінюваних у широкому спектрі частот, тому на проміжку удару стрімко підвищується ступінь подрібнення та відтискання насіння. Із завершенням часу ty1 нанесення ударного імпульсу шнековий вал 8 продовжує обертатися з постійною кутовою швидкістю, а сила пресування монотонно зростає впродовж часу to2 до моменту забезпечення обертово-ударним механізмом 4 наступного ударного імпульсу на проміжку ty2 . В подальшому процес подрібнення і відтискання насіння продовжується на проміжках toi, t yi до забезпечення необхідного ступеня виходу олії. Через отвори робочої камери 7 відтиснена олія надходить у місткість 11, а макуха через отвір насадки 9 відводиться по лотку 10. Таким чином, внаслідок доповнення силою послідовних ударів монотонно зростаючої сили пресування у робочій камері забезпечується підвищення ступеня подрібнення і відтискання насіння та збільшення виходу олії. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюOil press
Автори англійськоюShevchuk Roman Stepanovych, Tomiuk Vasyl Vasyliovych
Назва патенту російськоюПресс для отжима масла
Автори російськоюШевчук Роман Степанович, Томьюк Василий Васильевич
МПК / Мітки
МПК: B30B 9/12
Мітки: олії, відтискання, прес
