Прес для віджимання рослинної олії

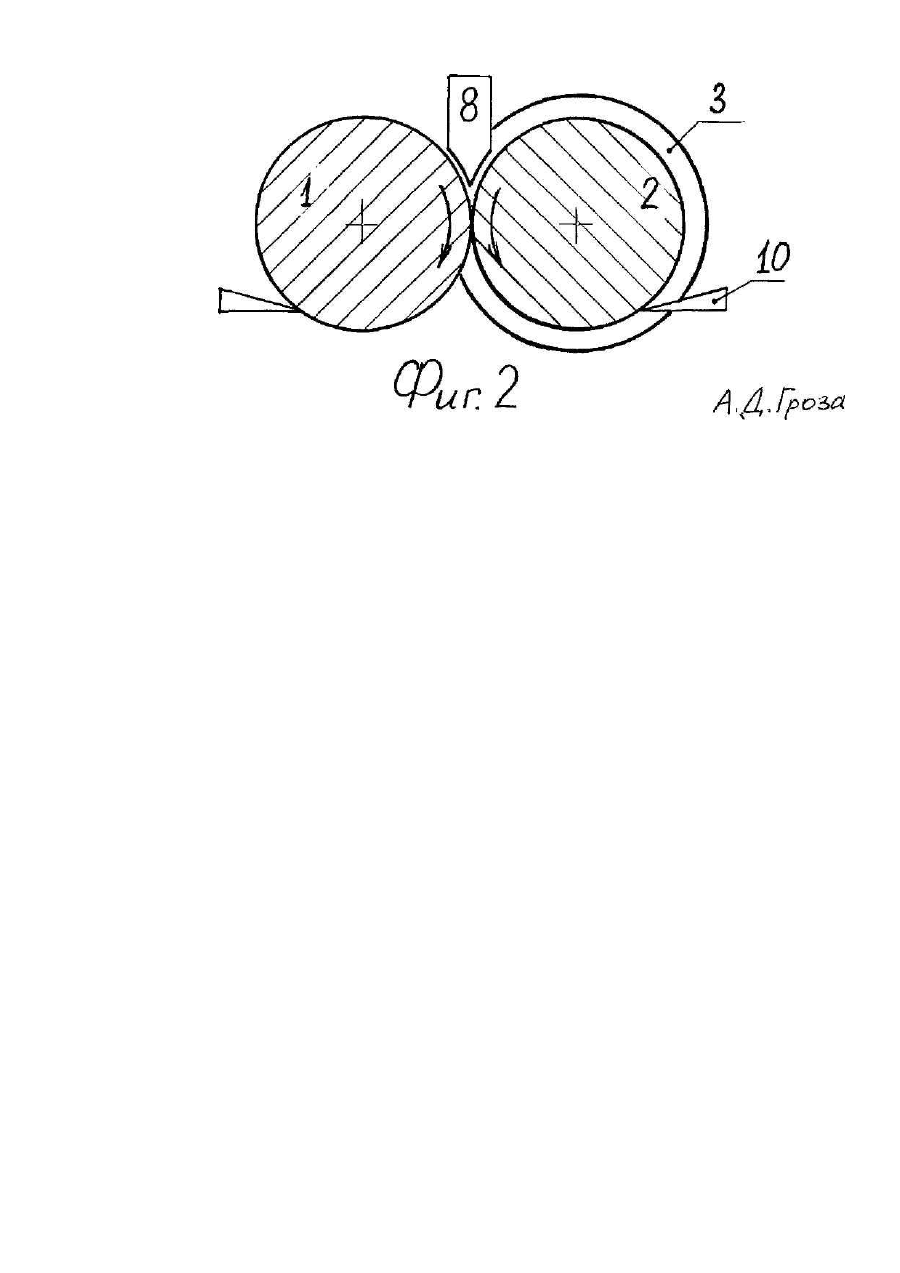

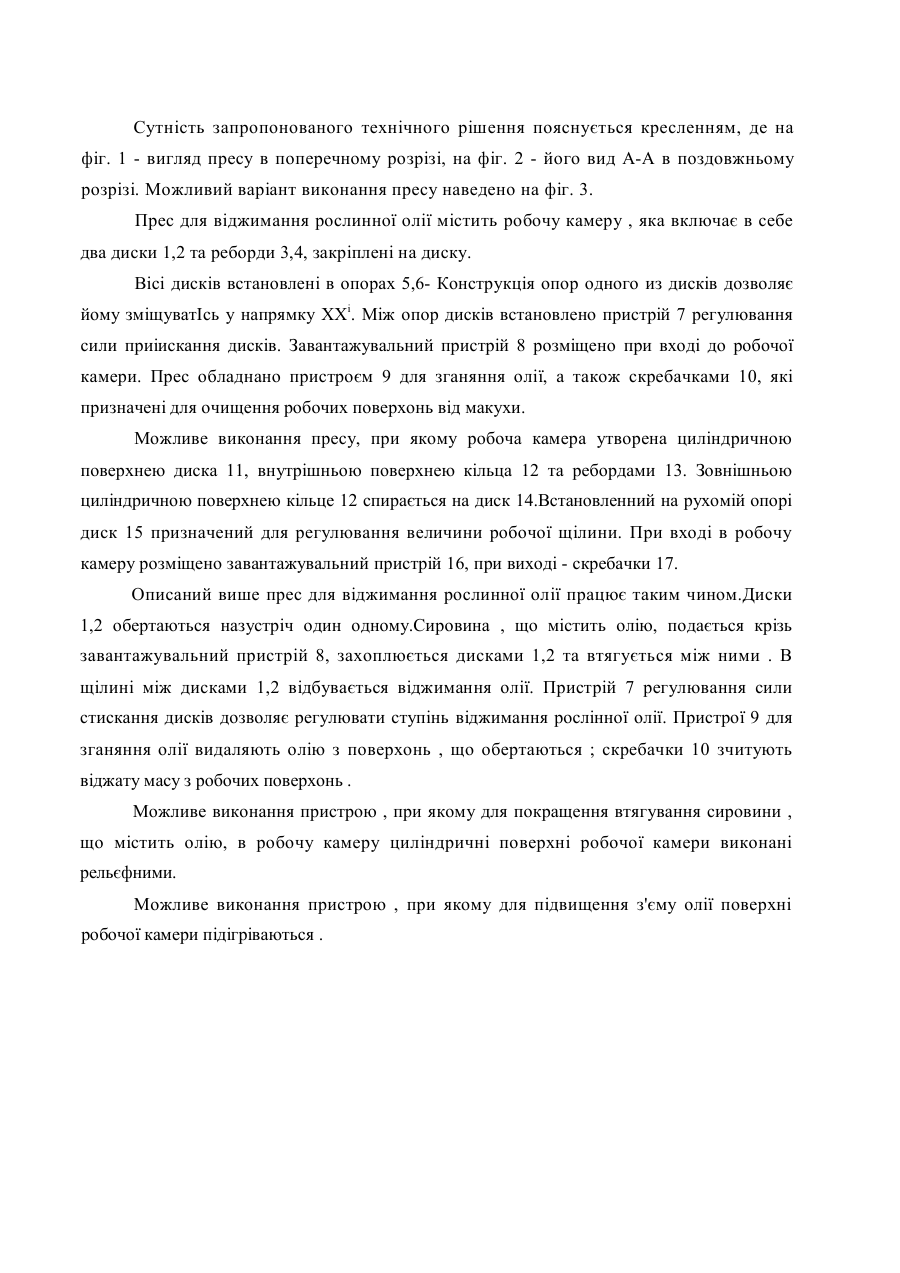

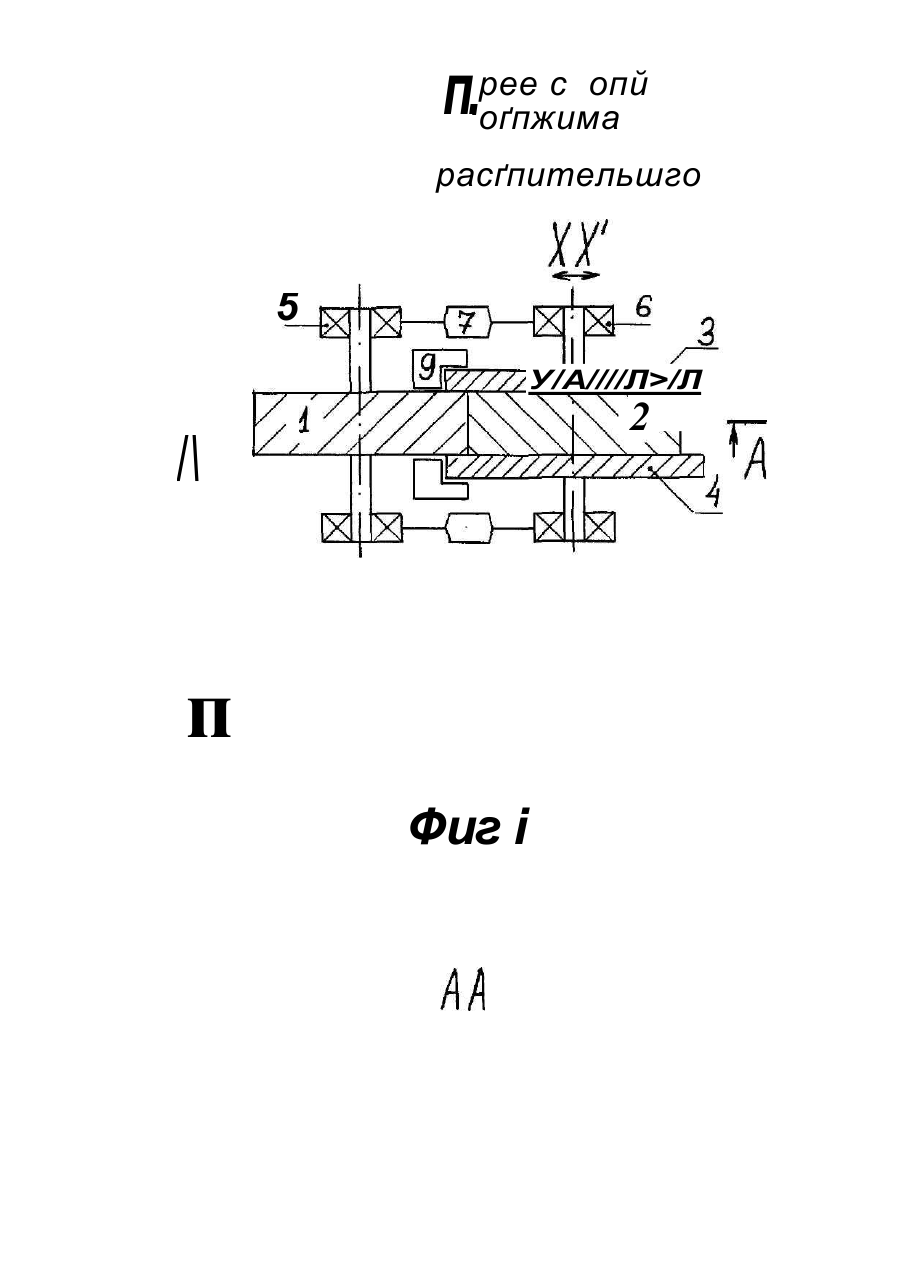

МШ&М1В1/06 ПРЕС ДЛЯ ВІДЖИМАННЯ РОСЛИННОЇ ОЛІЇ Винахід стосується галузі машинобудування, а саме обладнання для олійно-жирової промисловості , зокрема пресів для віджимання рослинних олій з сировини . що містить олію. Найбільш близьким до запропонованого технічним рішенням є прес для віджимання олії з очищених плодів та насіння , що містять олію, за патентом СРСР 1274627 МКл. С 11 В 1/06, 1980 г., який містить циліндричну робочу камеру та розташований в ній шнековий вал. Відомий прес для віджимання рослинної олії за патентом України 3144 МКл. ВЗО В9/16,1994 p., який містить робочу камеру, що обігрівається, яка утворена двома спряженими циліндричними порожнинами, в яких розташовані два шнекові вали. Недоліком перелічених відомих технічних рішень є те , що розташування шнекового валу всередині циліндричної робочої камери не дозволяє досягнути всередині пресу тиску вище 200-300 атм, що зумовлює відносну високу залишкову олійність макухи, що виходить, приблизно 20-25 % для одношнекового та 14-20% для двошнекового пресів. В основу винаходу покладнене рішення задачі створення такого пресу для віджимання рослинної олії , в якому шляхом зміненім конструкції робочої камери, що утворена двома циліндричними поверхнями, забезпечувалося б більш повне віджимання рослинної олії з сировини , що містить олію. Поставлена задача вирішується тим, що прес для віджимання рослино! олії, що містить робочу камеру , згідно винаходу - робоча камера утворена двома дисками, притиснутими один до одного своїми циліндричними поверхнями та розташованими по обидві сторони дисків ребордами. Робоча камера може бути утворена диском, внутрішньою поверхнею кільця та ребордами . Циліндричні поверхні робочої камери можуть бути виконані рельєфними . Виконання робочої камери пресу для виджимання рослинної олії згідно винахіду призводить до різкого зменшення її розмірів , що дозволяє при помірних силах стискання дисків одержати всередині ЇЇ тиск вище 1000 атм . Це дає змогу ефективно використовувати винахід для пресування макухи , що виходить з екструдерів , а також і для прямого віджимання олії з насіння , що містить олію . Сутність запропонованого технічного рішення пояснується кресленням, де на фіг. 1 - вигляд пресу в поперечному розрізі, на фіг. 2 - його вид А-А в поздовжньому розрізі. Можливий варіант виконання пресу наведено на фіг. 3. Прес для віджимання рослинної олії містить робочу камеру , яка включає в себе два диски 1,2 та реборди 3,4, закріплені на диску. Вісі дисків встановлені в опорах 5,6- Конструкція опор одного из дисків дозволяє йому зміщуватІсь у напрямку XXі. Між опор дисків встановлено пристрій 7 регулювання сили приіискання дисків. Завантажувальний пристрій 8 розміщено при вході до робочої камери. Прес обладнано пристроєм 9 для зганяння олії, а також скребачками 10, які призначені для очищення робочих поверхонь від макухи. Можливе виконання пресу, при якому робоча камера утворена циліндричною поверхнею диска 11, внутрішньою поверхнею кільца 12 та ребордами 13. Зовнішньою циліндричною поверхнею кільце 12 спирається на диск 14.Встановленний на рухомій опорі диск 15 призначений для регулювання величини робочої щілини. При вході в робочу камеру розміщено завантажувальний пристрій 16, при виході - скребачки 17. Описаний више прес для віджимання рослинної олії працює таким чином.Диски 1,2 обертаються назустріч один одному.Сировина , що містить олію, подається крізь завантажувальний пристрій 8, захоплюється дисками 1,2 та втягується між ними . В щілині між дисками 1,2 відбувається віджимання олії. Пристрій 7 регулювання сили стискання дисків дозволяє регулювати ступінь віджимання рослінної олії. Пристрої 9 для зганяння олії видаляють олію з поверхонь , що обертаються ; скребачки 10 зчитують віджату масу з робочих поверхонь . Можливе виконання пристрою , при якому для покращення втягування сировини , що містить олію, в робочу камеру циліндричні поверхні робочої камери виконані рельєфними. Можливе виконання пристрою , при якому для підвищення з'єму олії поверхні робочої камери підігріваються . п,рее с опй оґпжима расґпительшго 5 У/А////Л>/Л 2 /\ п Фиг і
