Установка для стабілізації суміші вуглеводнів

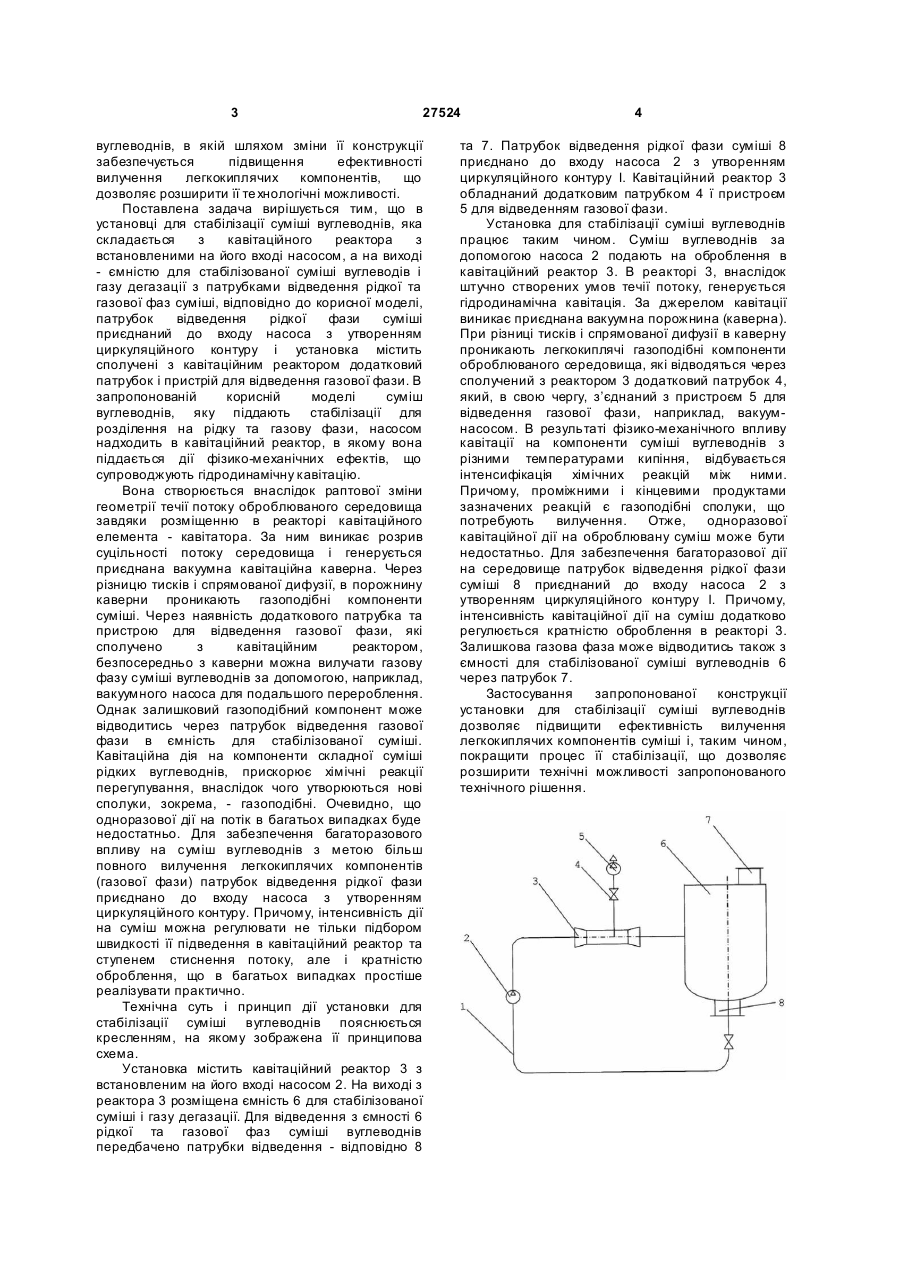

Установка для стабілізації суміші вуглеводнів, яка містить кавітаційний реактор з установленим 3 27524 вуглеводнів, в якій шляхом зміни її конструкції забезпечується підвищення ефективності вилучення легкокиплячих компонентів, що дозволяє розширити її те хнологічні можливості. Поставлена задача вирішується тим, що в установці для стабілізації суміші вуглеводнів, яка складається з кавітаційного реактора з встановленими на його вході насосом, а на виході - ємністю для стабілізованої суміші вуглеводів і газу дегазації з патрубками відведення рідкої та газової фаз суміші, відповідно до корисної моделі, патрубок відведення рідкої фази суміші приєднаний до входу насоса з утворенням циркуляційного контуру і установка містить сполучені з кавітаційним реактором додатковий патрубок і пристрій для відведення газової фази. В запропонованій корисній моделі суміш вуглеводнів, яку піддають стабілізації для розділення на рідку та газову фази, насосом надходить в кавітаційний реактор, в якому вона піддається дії фізико-механічних ефектів, що супроводжують гідродинамічну кавітацію. Вона створюється внаслідок раптової зміни геометрії течії потоку оброблюваного середовища завдяки розміщенню в реакторі кавітаційного елемента - кавітатора. За ним виникає розрив суцільності потоку середовища і генерується приєднана вакуумна кавітаційна каверна. Через різницю тисків і спрямованої дифузії, в порожнину каверни проникають газоподібні компоненти суміші. Через наявність додаткового патрубка та пристрою для відведення газової фази, які сполучено з кавітаційним реактором, безпосередньо з каверни можна вилучати газову фазу суміші вуглеводнів за допомогою, наприклад, вакуумного насоса для подальшого перероблення. Однак залишковий газоподібний компонент може відводитись через патрубок відведення газової фази в ємність для стабілізованої суміші. Кавітаційна дія на компоненти складної суміші рідких вуглеводнів, прискорює хімічні реакції перегупування, внаслідок чого утворюються нові сполуки, зокрема, - газоподібні. Очевидно, що одноразової дії на потік в багатьох випадках буде недостатньо. Для забезпечення багаторазового впливу на суміш вуглеводнів з метою більш повного вилучення легкокиплячих компонентів (газової фази) патрубок відведення рідкої фази приєднано до входу насоса з утворенням циркуляційного контуру. Причому, інтенсивність дії на суміш можна регулювати не тільки підбором швидкості її підведення в кавітаційний реактор та ступенем стиснення потоку, але і кратністю оброблення, що в багатьох випадках простіше реалізувати практично. Технічна суть і принцип дії установки для стабілізації суміші вуглеводнів пояснюється кресленням, на якому зображена її принципова схема. Установка містить кавітаційний реактор 3 з встановленим на його вході насосом 2. На виході з реактора 3 розміщена ємність 6 для стабілізованої суміші і газу дегазації. Для відведення з ємності 6 рідкої та газової фаз суміші вуглеводнів передбачено патрубки відведення - відповідно 8 4 та 7. Патрубок відведення рідкої фази суміші 8 приєднано до входу насоса 2 з утворенням циркуляційного контуру І. Кавітаційний реактор 3 обладнаний додатковим патрубком 4 ї пристроєм 5 для відведенням газової фази. Установка для стабілізації суміші вуглеводнів працює таким чином. Суміш вуглеводнів за допомогою насоса 2 подають на оброблення в кавітаційний реактор 3. В реакторі 3, внаслідок штучно створених умов течії потоку, генерується гідродинамічна кавітація. За джерелом кавітації виникає приєднана вакуумна порожнина (каверна). При різниці тисків і спрямованої дифузії в каверну проникають легкокиплячі газоподібні компоненти оброблюваного середовища, які відводяться через сполучений з реактором 3 додатковий патрубок 4, який, в свою чергу, з’єднаний з пристроєм 5 для відведення газової фази, наприклад, вакуумнасосом. В результаті фізико-механічного впливу кавітації на компоненти суміші вуглеводнів з різними температурами кипіння, відбувається інтенсифікація хімічних реакцій між ними. Причому, проміжними і кінцевими продуктами зазначених реакцій є газоподібні сполуки, що потребують вилучення. Отже, одноразової кавітаційної дії на оброблювану суміш може бути недостатньо. Для забезпечення багаторазової дії на середовище патрубок відведення рідкої фази суміші 8 приєднаний до входу насоса 2 з утворенням циркуляційного контуру І. Причому, інтенсивність кавітаційної дії на суміш додатково регулюється кратністю обробленняв реакторі 3. Залишкова газова фаза може відводитись також з ємності для стабілізованої суміші вуглеводнів 6 через патрубок 7. Застосування запропонованої конструкції установки для стабілізації суміші вуглеводнів дозволяє підвищити ефективність вилучення легкокиплячих компонентів суміші і, таким чином, покращити процес її стабілізації, що дозволяє розширити технічні можливості запропонованого технічного рішення.
