Піддон для виробів з центральним отвором, розташованих в декілька рядів по вертикалі

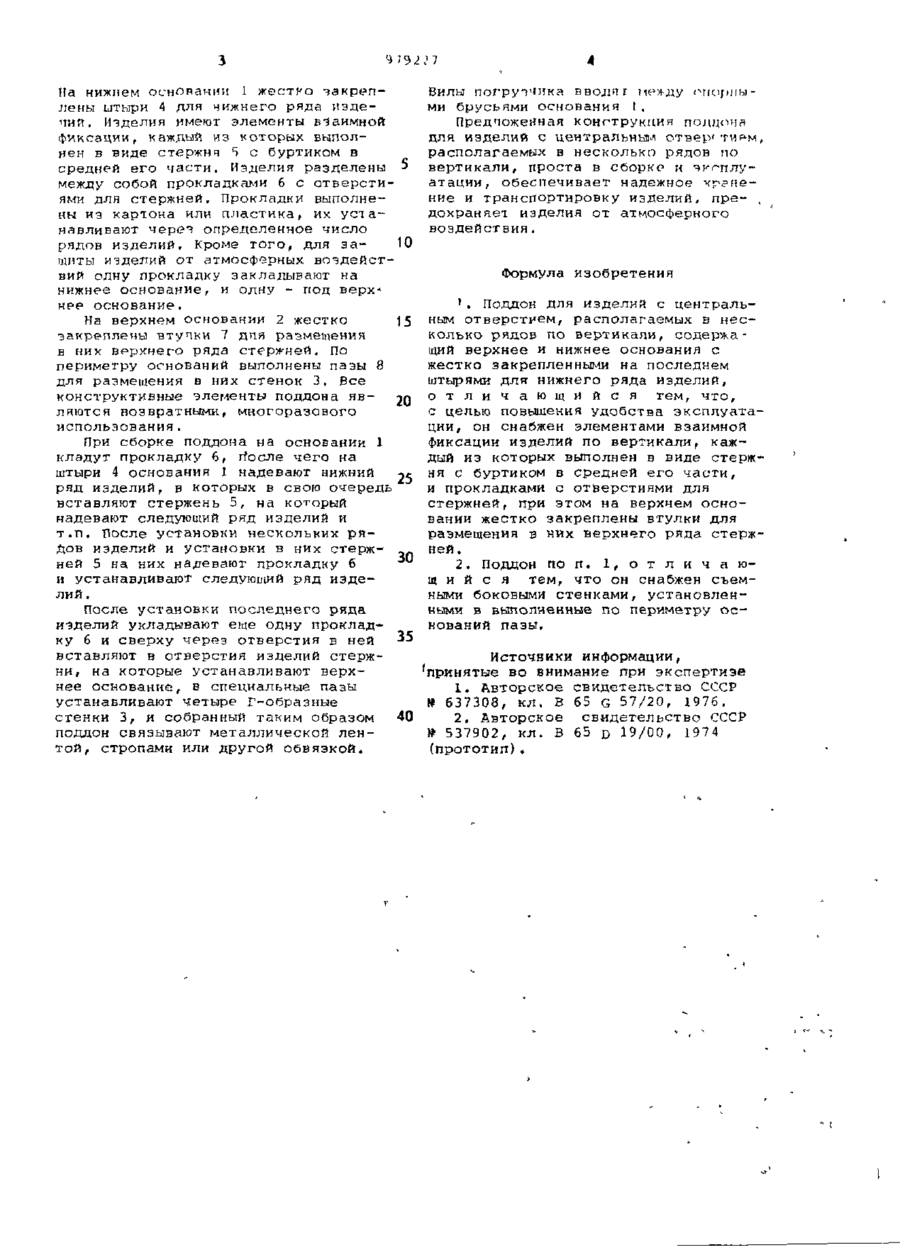

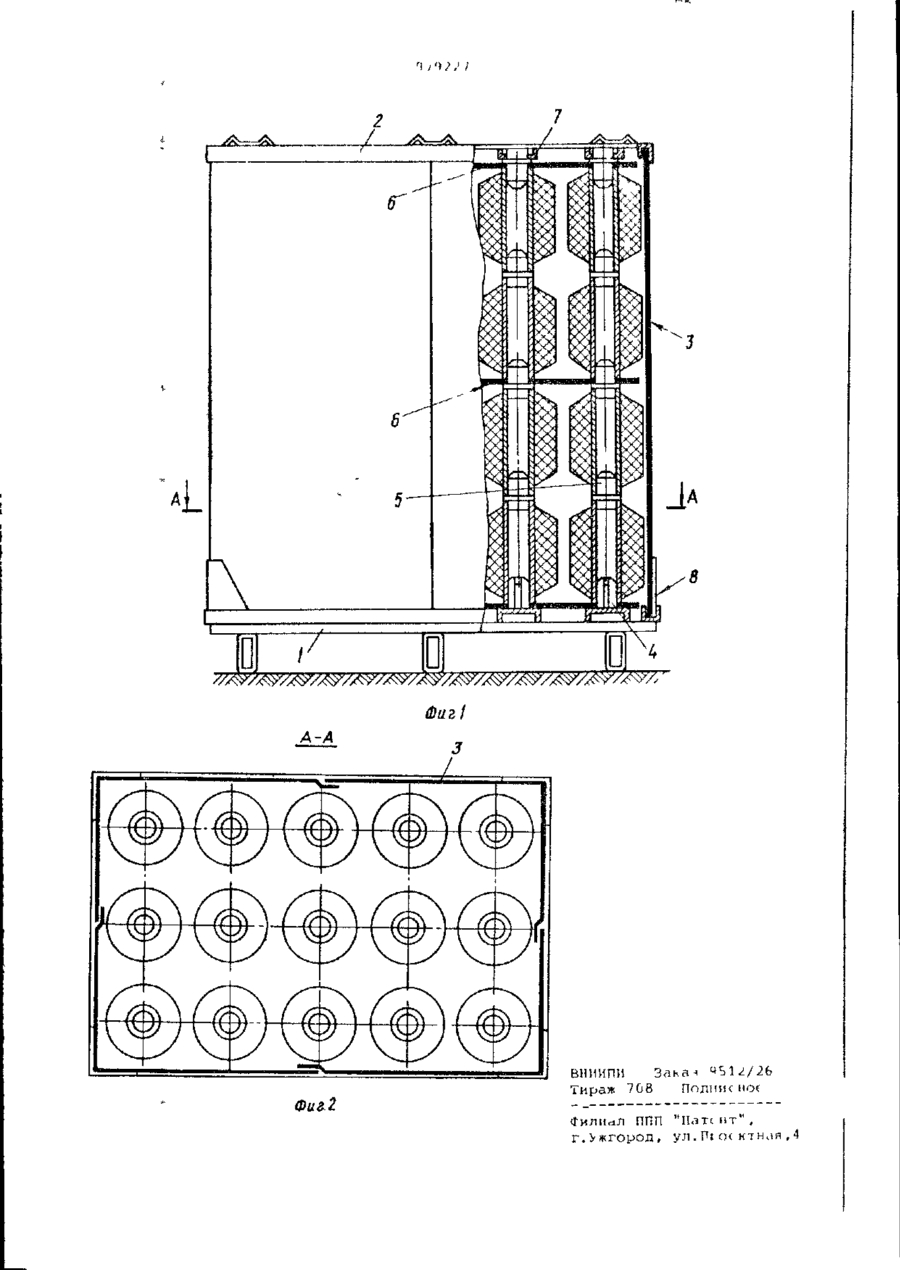

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик (її) 979227 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 21,07.81 (21) 3318842/28-13 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытий (SIJM.Kn.3 В 65 D 19/00 (23) Приоритет Опубликовано 07.1232. Бюллетень № 45 Дата опубликования описания 07,12,82 (53) УДК 6 2 1 . 8 6 9 .822(088.8} А.И. М а л ь ч е в с к и й , Н . С . Гужвг, Б , Л , Михлин, А . И . З о з о в с к и й , Л . Г . .Каллер, М.С. С п е к т о р , А . В . П о т е л л о , Е . З . Сельский и С М . Замштейн (72) Авторы ; изобретения (7J)Заявитель (54) ПОДДОН ДЛЯ ИЗДЕЛИЙ С ЦЕНТРАЛЬНЫМ ОТВЕРСТИЕМ, РАСПОЛАГАЕМЫХ В НЕСКОЛЬКО РЯДОВ ПО ВЕРТИКАЛИ 1 Изобретение относится к области Целью настоящего изобретения явхранения и транспортировки изделяется повышение удобства эксплуаталийf в частности к поддонам для издеции поддона. лий с центральным отверстием, расДля достижения этой цели поддон полагаемых s несколько рядов по вердля хранения изделий с центральным тикали. отверстием, располагаемых в несколько рядов по вертикали, содержащий Известен поддон для изделий,сосверхнее и нижнее основания с жестко тоящий из основания, стоек и элемензакрепленными на последнем штырями тов фиксации изделий [і] . 10 для нижнего ряда изделий, снабжен Недостатком известного поддона элементами взаимной фиксации изделий является то, что его конструкция по вертикали, каждый из которых вызатрудняет рациональное размещение полнен в виде стержня с буртиком в на нем изделий. средней его части, и прокладками с Известен поддон для изделий с 15 отверстиями для стержней, при этом центральный отверстием, располагаена верхнем основании жестко закрепмых в несколько рядов по вертикали, лены втулки для размещения в них содержащий верхнее и нижнее основаверхнего ряда стержней. ния с жестко закрепленными на последнем штырями для нижнего ряда издеКроме того, поддон снабжен съем20 ными боковыми стенками, установленнылий [2]_. ми в выполненные по периметру осноОднако известный поддон требует ваний пазы. ручного труда при сборке поддона неНа фиг,1 показан поддон, общий посредственно перед употреблением вид; на фиг,2 - поддон с изделиями, и упаковкой изделий, затрудняет упа25 вид в плане. ковку и съем нижних рядов изделий со стоек из-за их высоты. Кроме того, Поддон для изделий с центральным из-за крестообразной конструкции, отверстием, располагаемых в нескольобусловленной удобством подхода ко ко рядов по вертикали, состоит из всем стойкам, неэкономично использунижнего основания 1, верхнего основается площадь поддона. ^ ния 2 и боковых съемных erenow 3. Г ї 9 2 ,l 7 На нижнем основании 1 жестко закреплены штыри 4 для нижнего ряда нэдепий. Изделия имеют элементы Б-Эаимной фиксации, каждый из которых выполнен в виде стержня 5 с буртиком в средней его части. Изделия разделены между собой прокладками б с отверстиями для стержней. Прокладки выполнены из картона или пластика, их устанавливают через определенное число рядов изделий, Кроме того, для за10 щиты изделий от атмосферных воздействий одну прокладку закладывают на нижнее основание, и одну - под верхнее основание. На верхнем основании 2 жестко 15 закреплены втупки 7 дня размещения в них верхнего ряда стержней. по периметру оснований выполнены пазы 8 для размещения в них стенок 3, Все конструктивные элементы поддона являются возвратными, многоразового использования. При сборке поддона на основании 1 кладут прокладку 6, rfoone чего на штыри 4 основания 1 надевают нижний ряд изделий, в которых в свою очередь вставляют стержень 5, на который надевают следующий ряд изделий и т.п. После установки нескольких рядов изделий и установки в них стерж30 ней 5 на них надевают прокладку 6 и устанавливают следующий ряд изделий . После установки последнего ряда изделий укладывают еще одну проклад35 ку 6 и сверху через отверстия в ней вставляют в отверстия изделий стержни, на которые устанавливают верхнее основание, в специальные пазы устанавливают четыре Г-образные стенки 3, и собранный таким образом 40 поддон связывают металлической лентой, стропами или другой обвязкой. Вилы погрузчика вводи г мех-ду опорными брусьями основания 1. Предножеиная конструкция поддона для изделий с центральным отвер< ти^м располагаемых в несколько рядов по вертикали, проста в сборке и -эксплуатации , обеспечивает надежное хранение и транспортировку изделий, пре- ( дохраняеі изделия от атмосферного воздействия, Формула изобретения 1 . Поддон для изделий с центральным отверстием, располагаемых в несколько рядов по вертикали, содержащий верхнее и нижнее основания с жестко закрепленными на последнем штырями для нижнего ряда изделий, о т л и ч а ю щ и й с я тем, что, с целью повышения удобства эксплуатации, он снабжен элементами взаимной фиксации изделий по вертикали, каждый из которых выполнен в виде стержня с буртиком в средней его части, и прокладками с отверстиями для стержней, при этом на верхнем основании жестко закреплены втулки для размещения в них верхнего ряда стержней. 2. Поддон по п. 1 , о т л и ч а ю щ и й с я тем, что он снабжен съемными боковыми стенками, установленными в выполненные по периметру оснований пазы. Источники информации, 'принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 637308, кл, В 65 G 57/20, 1976. 2. Авторское свидетельство СССР № 537902, кл. В 65 D 19/00, 1974 (прототип). D 7 ФигІ A-A 0U&Z ВНИИПИ Тираж 708 < ИЛИЙЛ f ППП г.Ъжгорол, Полине нее "Пате н т " , ул.Пі ОС КТНПЯ,4
