Пристрій для вібраційної діагностики машин циклічної дії

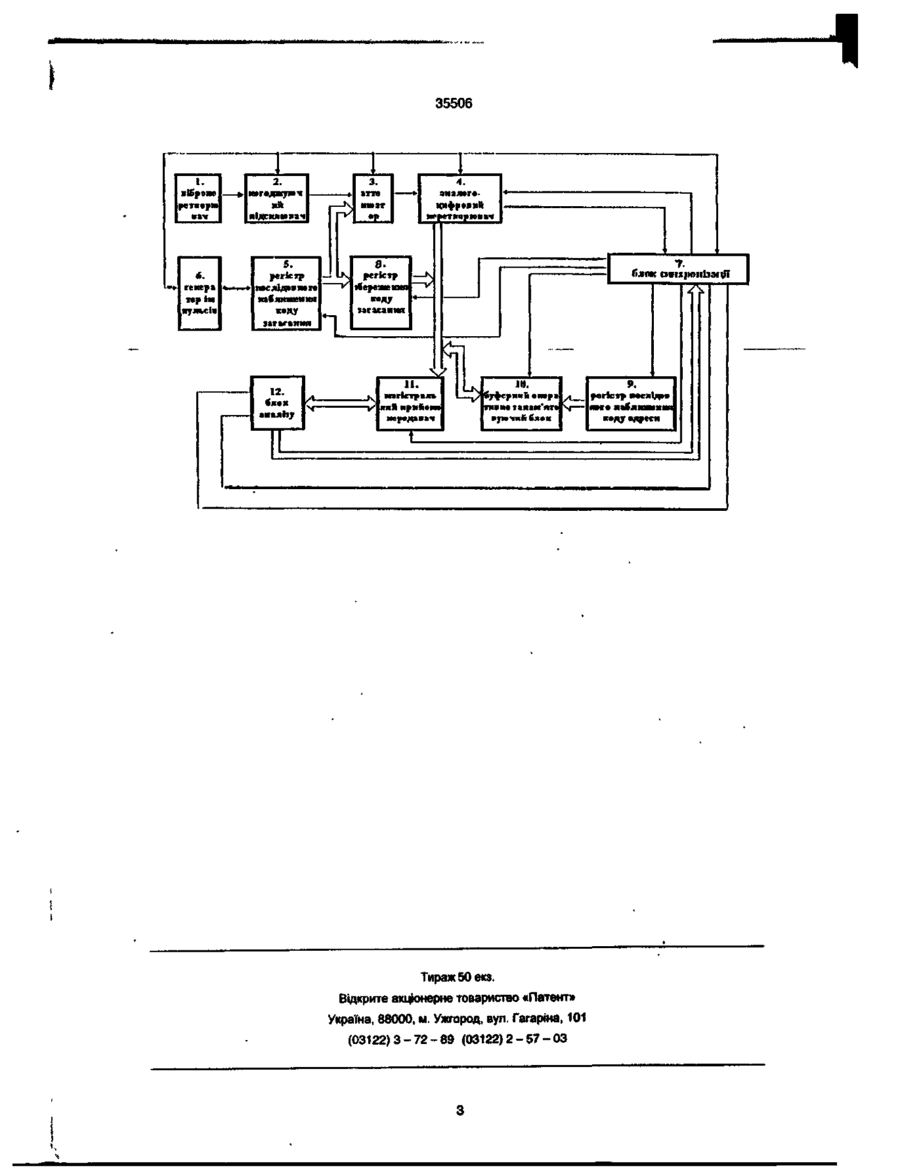

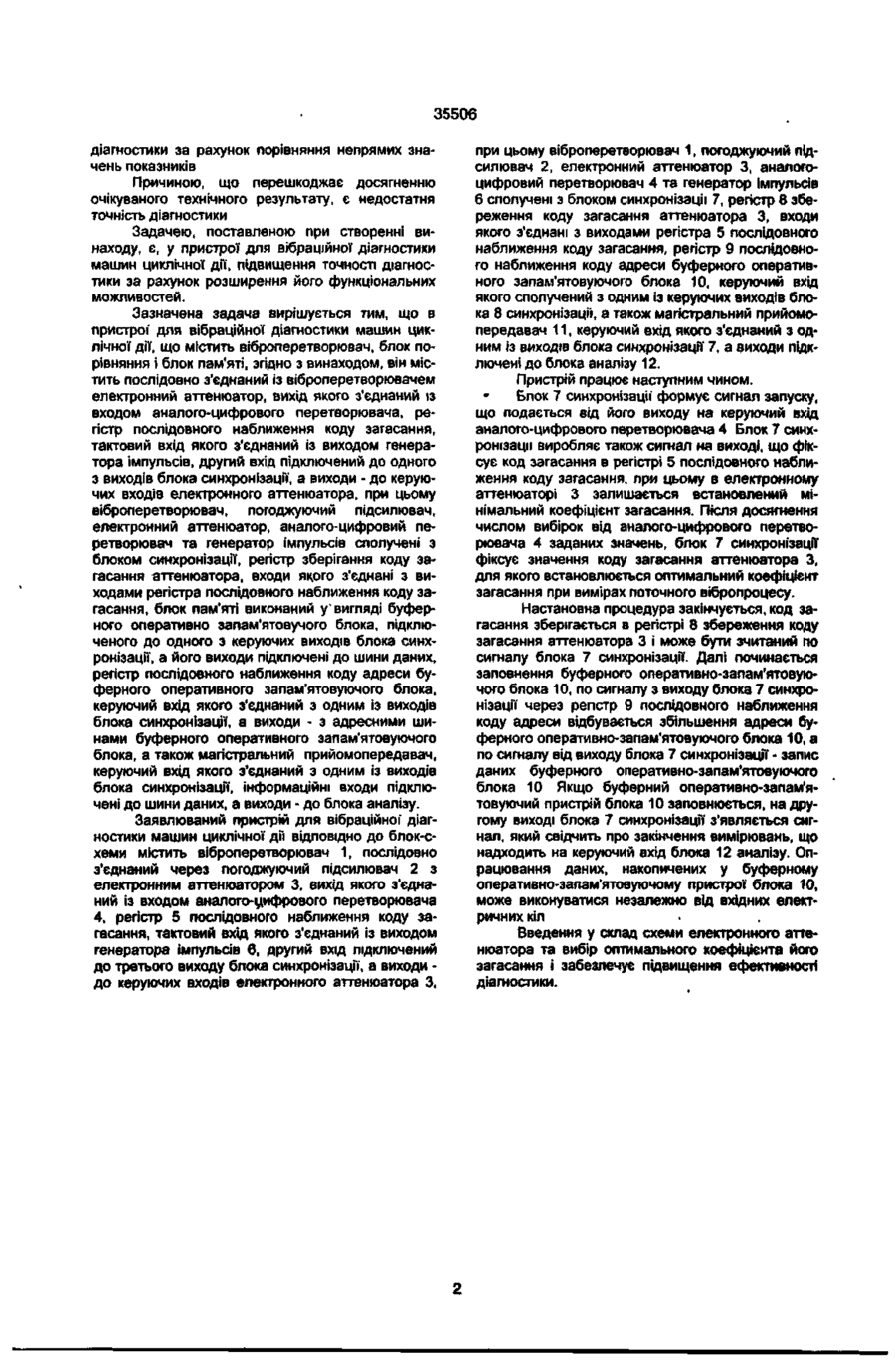

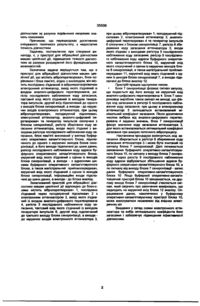

Пристрій для вібраційної діагностики машин циклічної дії, що містить віброперетворювач, блок аналізу та блок пам'яті, який відрізняється тим, що він містить послідовно з'єднаний із віброперетворювачем електронний аттенюатор, вихід якого з'єднаний із входом аналого-цифрового перетворювача, регістр послідовного наближення коду загасання, тактовий вхід якого з'єднаний із виходом генератора імпульсів, блок синхронізації', до одно (О До недоліків пристрою слід віднести недостатню точність діагностики за рахунок того, що даним пристроєм неможливо встановити, які зі складових несучої та її гармонік обумовлені дефектами власне машини, і, крім того, додаткову неточність о ю ю со 35506 діагностики за рахунок порівняння непрямих значень показників Причиною, що перешкоджає досягненню очікуваного технічного результату, є недостатня точність діагностики Задачею, поставленою при створенні винаходу, є, у пристрої для вібраційної діагностики машин циклічної дії, підвищення точності діагностики за рахунок розширення його функціональних можливостей. Зазначена задача вирішується тим, що в пристрої для вібраційної діагностики машин циклічної дії, що містить віброперетворювач, блок порівняння і блок пам'яті, згідно з винаходом, він містить послідовно з'єднаний із віброперетворювачем електронний аттенюатор, вихід якого з'єднаний із входом аналого-цифрового перетворювача, регістр послідовного наближення коду загасання, тактовий вхід якого з'єднаний із виходом генератора імпульсів, другий вхід підключений до одного з виходів блока синхронізації, а виходи - до керуючих входів електронного аттенюатора, при цьому віброперетворювач, погоджуючий підсилювач, електронний аттенюатор, аналого-цифровий перетворювач та генератор імпульсів сполучені з блоком синхронізації, регістр зберігання коду загасання аттенюатора, входи якого з'єднані з виходами регістра послідовного наближення коду загасання, блок пам'яті виконаний у'вигляді буферного оперативно запам'ятовучого блока, підключеного до одного з керуючих виходів блока синхронізації, а його виходи підключені до шини даних, регістр послідовного наближення коду адреси буферного оперативного запам'ятовуючого блока, керуючий вхід якого з'єднаний з одним із виходів блока синхронізації, а виходи - з адресними шинами буферного оперативного запам'ятовуючого блока, а також магістральний прийомопередавач, керуючий вхід якого з'єднаний з одним із виходів блока синхронізації, інформаційні входи підключені до шини даних, а виходи - до блока аналізу. Заявлюваний пристрій для вібраційної' діагностики машин циклічної дії відповідно до блок-схеми містить віброперетворювач 1, послідовно з'єднаний через погоджуючий підсилювач 2 з електронним аттенюатором 3, вихід якого з'єднаний із входом аналого-цифрового перетворювача 4, регістр 5 послідовного наближення коду загасання, тактовий вхід якого з'єднаний із виходом генератора імпульсів в, другий вхід підключений до третього виходу блока синхронізації, а виходи до керуючих входів електронного аттенюатора З, при цьому віброперетворювач 1, погоджуючий підсилювач 2, електронний аттенюатор 3, аналогоцифровий перетворювач 4 та генератор імпульсів 6 сполучені з блоком синхронізації 7, регістр 8 збереження коду загасання аттенюатора 3, входи якого з'єднані з виходами регістра 5 послідовного наближення коду загасання, регістр 9 послідовного наближення коду адреси буферного оперативного запам'ятовуючого блока 10, керуючий вхід якого сполучений з одним із керуючих виходів блока 8 синхронізації, а також магістральний прийомопередавач 11, керуючий вхід якого з'єднаний з одним із виходів блока синхронізації 7, а виходи підключені до блока аналізу 12. Пристрій працює наступним чином. Блок 7 синхронізації формує сигнал запуску, що подається від його виходу на керуючий вхід аналого-цифрового перетворювача 4 Блок 7 синхронізації виробляє також сигнал на виході, що фіксує код загасання в регістрі 5 послідовного наближення коду загасання, при цьому в електронному аттенюаторі 3 залишається встановлений мінімальний коефіцієнт загасання. Після досягнення числом вибірок від аналого-цифрового перетворювача 4 заданих значень, блок 7 синхронізації фіксує значення коду загасання аттенюатора З, для якого встановлюється оптимальний коефіцієнт загасання при вимірах поточного вібропроцесу. Настановна процедура закінчується, код загасання зберігається в регістрі 8 збереження коду загасання аттенюатора 3 і може бути зчитаний по сигналу блока 7 синхронізації. Далі починається заповнення буферного оперативно-запам'ятовуючого блока 10, по сигналу з виходу блока 7 синхронізації через репстр 9 послідовного наближення коду адреси відбувається збільшення адреси буферного оперативно-запам'ятовуючого блока 10, а по сигналу від виходу блока 7 синхронізації - запис даних буферного оперативно-запам'ятовуючого блока 10 Якщо буферний оперативно-запам'ятовуючий пристрій блока 10 заповнюється, на другому виході блока 7 синхронізації з'являється сигнал, який свідчить про закінчення вимірювань, що надходить на керуючий вхід блока 12 аналізу. Опрацювання даних, накопичених у буферному оперативно-запам'ятовуючому пристрої блока 10, може виконуватися незалежно від вхідних електричних кіл Введення у склад схеми електронного аттенюатора та вибір оптимального коефіцієнта його загасання і забезпечує підвищення ефективності діагностики. 35506 5. регістр пмглідмюго наближення к*ДУ загата mm Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
