Помпа бітумна

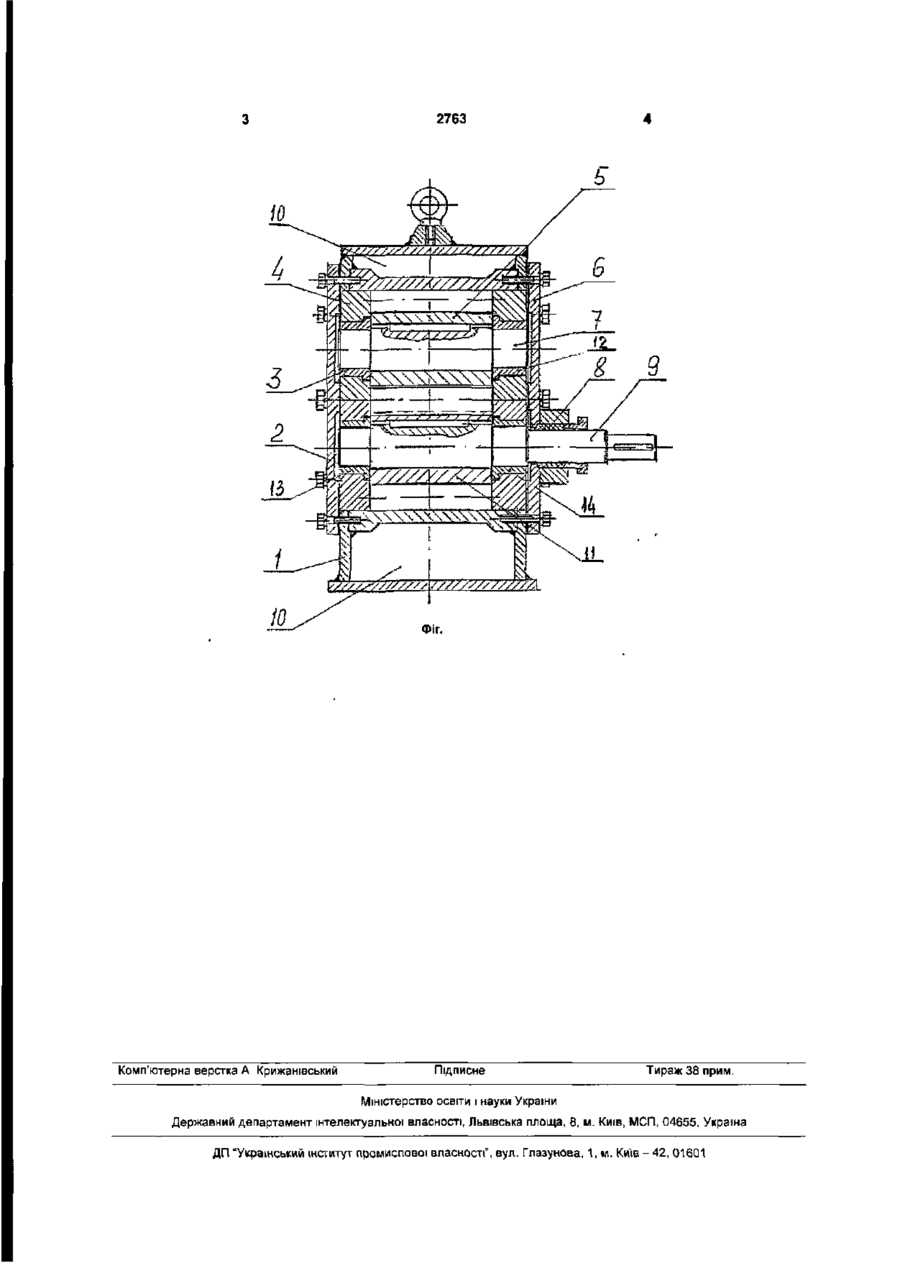

Помпа бітумна, що складається з основи, кришки І корпусу, в якому встановлені шестерні на валах, що спираються на підшипники кочення, яка відрізняється тим, що основа, кришка і корпус виконані зварними і з сталі як одне ціле і мають оболонку для обігріву, шестерні виготовлені з сталі, а вали спираються на підшипники ковзання. Помпа бітумна призначена для перекачування органічних в'яжучих матеріалів (бітуми різних марок, дьогті, бітумні емульсії). Прототипом пропонованої" помпи є помпа бітумна марки ДС-125А що випускається Брянським заводом шляхових машин. Помпа бітумна марки ДС-125А призначена для перекачування бітуму з температурою до 180°С і тиском до 6кГ/см2. Корпус та шестерні помпи виконані з сірого чавуну СЧ-20. В опорних вузлах шестерень застосовані підшипники кочення. Основа і кришка поєднуються з корпусом болтами через прокладки. Недоліками прототипу є: обмеження по температурі і тиску рідини яка перекачується - до 180°С, неможливість перекачування в'язких продуктів із-за відсутності оболонки для обігріву, складність у виготовленні помпи. Фігура - помпа бітумна. Суть корисної моделі полягає у тому, що пропонується помпа бітумна, яка на відміну від прототипу має суцільний зварний сталевий корпус 1, в якому є оболонка 10 для обігріву. У корпусі розміщені сталеві шестерні 5 і 11, вали 7 і 9, які спираються на бронзові втулки - підшипники кочення 3, 12, 13 і 14. Втулки встановлені у вставках 4 (4 штуки), які закриваються кришками 2 і 6. Опис роботи помпи бітумної. При обертанні шестерень 5 і 11 відбувається заповнення міжзубового простору рідиною, що перекачується і перенесення її на інший бік помпи та видавлювання в напірну магістраль. При зміні напряму обертання на зворотне, ВІДПОВІДНО змінюється напрям подання рідини, що перекачується. Бронзові втулки - підшипники кочення 3, 12, 13 і 14 змащуються робочою рідиною, що перекачується. Ущільнення вихідного кінця ведучого вала здійснюється сальниковою набивкою МС-101 з графітом 8 Переваги пропонованої помпи бітумної': 1. Застосування суцільного сталевого зварного корпусу дозволяє вести перекачування при тиску робочої рідини до 40 кг/см і забезпечує можливість працювати з теплоносієм - мінеральною оливою з температурою « 300°С, що знижує в'язкість бітуму і підвищує продуктивність перекачування. 2. Корпус, основа та кришка виконані як одне ціле, що спрощує конструкцію помпи і знижує трудомісткість її виготовлення. 3. Застосування підшипників ковзання - втулки бронзові 3, 12, 13 і 14 підвищує надійність та ДОВГОВІЧНІСТЬ опорного вузла і помпи в цілому, тому що сепаратори підшипників кочення при недостатньому нагріванні рідини, що перекачується (бітуму), руйнувалися І підшипники виходили з ладу. 4. Застосовування сталевого корпусу та сталевих шестерень дозволяє перекачувати бітум з домішками механічних часток, а також значно підвищити довговічність та ремонтопридатність помпи. Відмінними ознаками пропонованої помпи бітумної є: 1. Корпус виконано сталевим, суцільним зварними, І має оболонку для обігріву 2. Застосовані сталеві шестерні. 3. В опорних вузлах застосовані підшипники ковзання - бронзові втулки. СО со см 2763 ffl Фіг. Комп'ютерна верстка А Крижанівський Підписне Тираж 38 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
