Регульована поршнева помпа подвійної дії

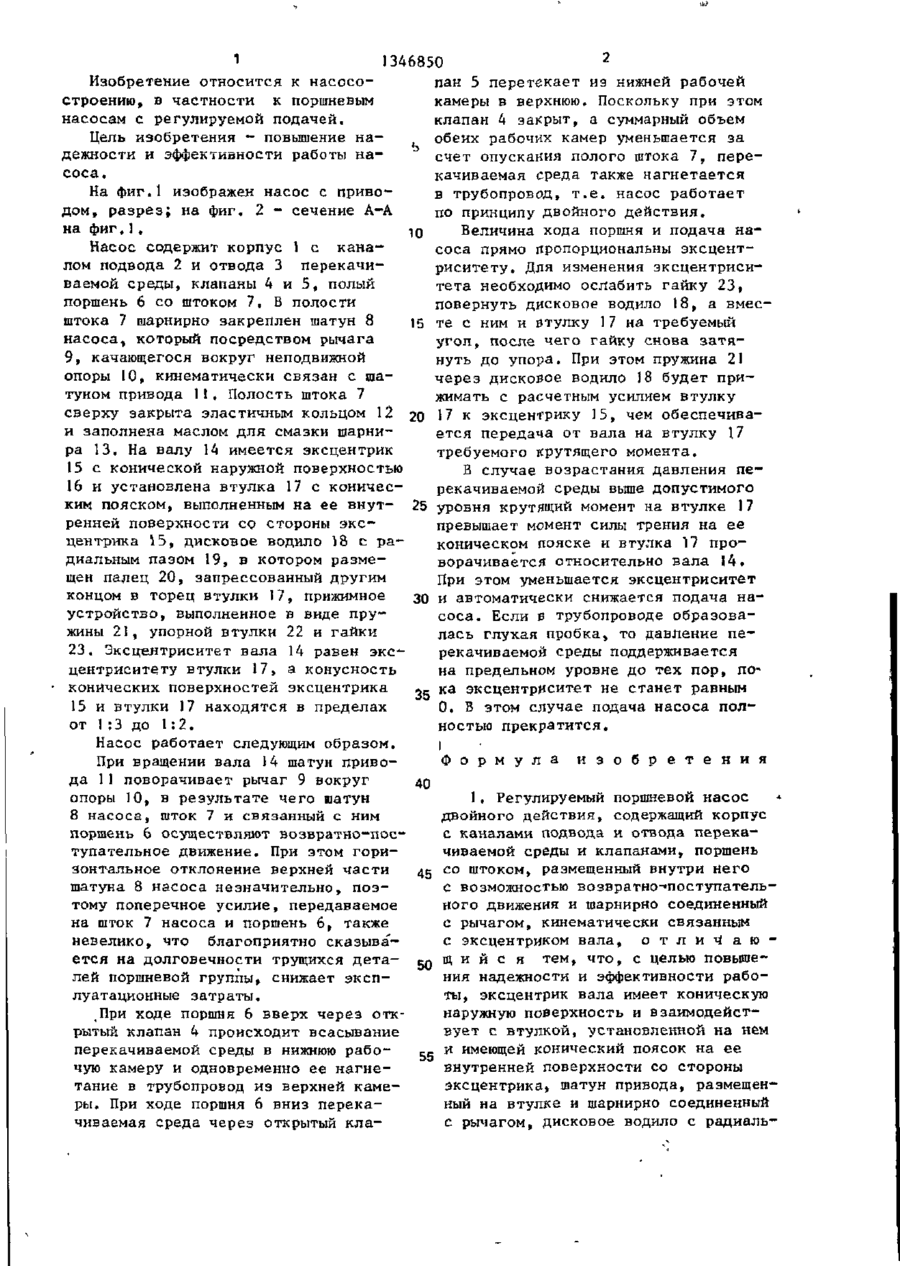

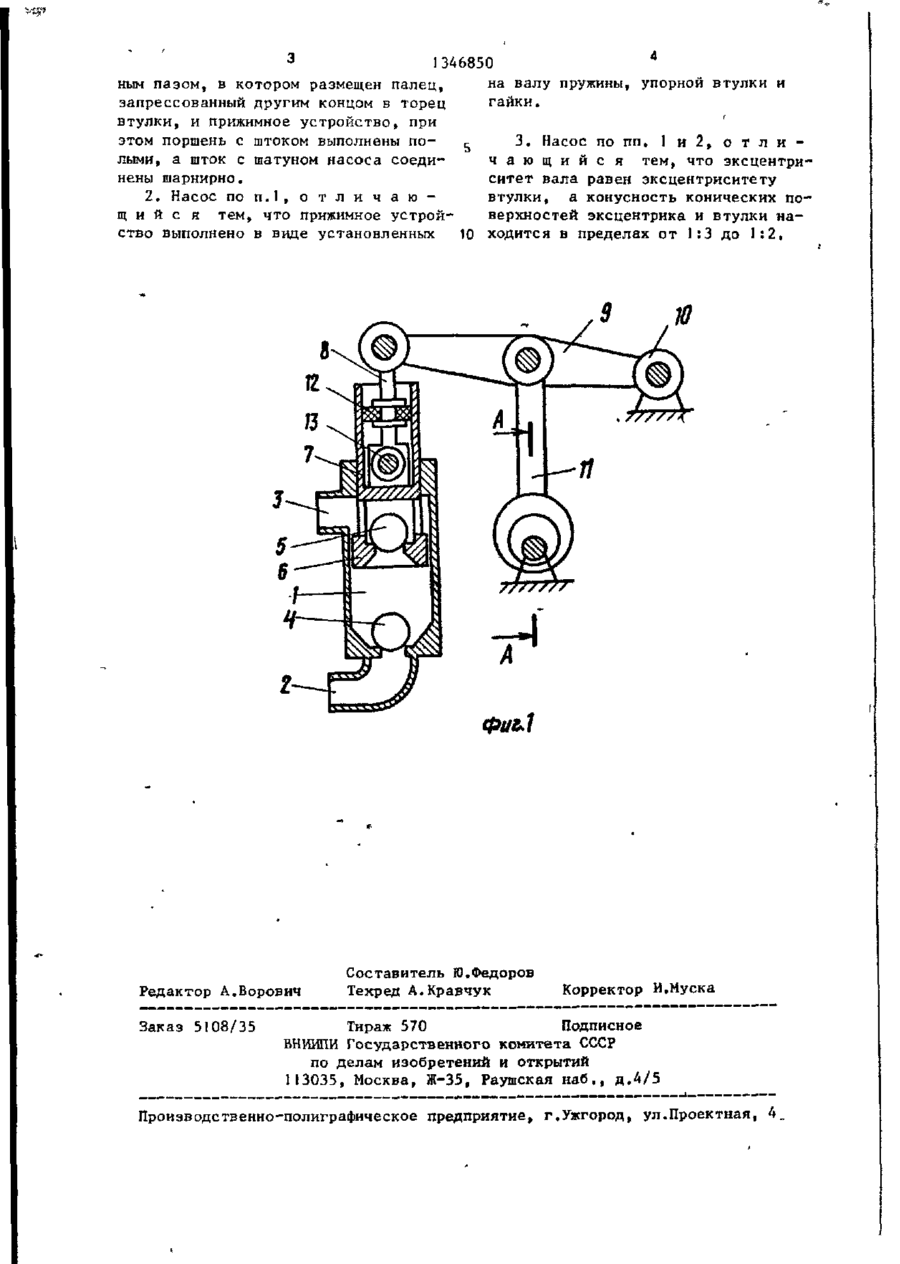

Изобретение позволяет повысить надежность и эффективность работы насоса. На эксцентрике 15 вала 14 установлены втулки 17 с коническим пояском, дисковое водило 18 и прижимное устр-во, выполненное в виде двух пружин 21, упорной втулки 22 и гайки 22. Эксцентриситет вала равен эксцентриситету втулки, а конусность конических поверхностей эксцентрика и втулки находится в пределах 1:3 - 1:2. В случае возрастания давления перекачиваемой среды происходит проворот втулки относительно вала. При этом уменьщается эксцентриситет и автоматически снижается подача насоса. 2 з.п. ф-лы. 2 ил. 21 22 .23 о Фиг.2 1 2 1346850 Изобретение относится к насосопан 5 перетекает из нижней рабочей строению, в частности к поршневым камеры в верхнюю. Поскольку при этом насосам с регулируемой подачей. клапан 4 закрыт, а суммарный объем обеих рабочих камер уменьшается за Цель изобретения - повышение надежности и эффективности работы насчет опускания полого штока 7, пересоса. качиваемая среда также нагнетается На фиг.1 изображен насос с привов трубопровод, т.е. насос работает дом, разрез; на фиг. 2 - сечение А-А по принципу двойного действия. на фиг,]. 10 Величина хода поршня и подача наНасос содержит корпус 1 с канасоса прямо пропорциональны эксцентлом подвода 2 и отвода 3 перекачириситету. Для изменения эксцентрисиваемой среды, клапаны 4 и 5, полый тета необходимо ослабить гайку 23, поршень 6 со штоком 7, В полости повернуть дисковое водило 18, а вмесштока 7 шарнирно закреплен шатун 8 15 те с ним и втулку 17 на требуемый насоса, который посредством рычага угол, после чего гайку снова затя9, качающегося вокруг неподвижной нуть до упора. При этом пружина 21 опоры 10, кинематически связан с шачерез дисковое водило 18 будет притуном привода 11, Полость штока 7 жимать с расчетным усилием втулку сверху закрыта эластичным кольцом 12 20 17 к эксцентрику 15, чем обеспечиваи заполнена маслом для смазки шарниется передача от вала на втулку 17 ра 13. На валу 14 имеется эксцентрик требуемого крутящего момента. 15 с конической наружной поверхностью В случае возрастания давления пе16 и установлена втулка 17 с коничесрекачиваемой среды выше допустимого ким пояском, выполненным на ее внут- 25 уровня крутящий момент на втулке 17 ренней поверхности со стороны экспревышает момент силы трения на ее центрика 15, дисковое водило 18 с раконическом пояске и втулка 17 продиальным пазом 19, в котором размеворачивается относительно вала 14. щен палец 20, запрессованный другим При этом уменьшается эксцентриситет концом в торец втулки 17, прижимное 30 и автоматически снижается подача наустройство, выполненное в виде прусоса. Если в трубопроводе образоважины 21, упорной втулки 22 и гайки лась глухая пробка, то давление пе23. Эксцентриситет вала 14 равен эксрекачиваемой среды поддерживается центриситету втулки 17, а конусность на предельном уровне до тех пор, поконических поверхностей эксцентрика 3 5 ка эксцентриситет не станет равным 15 и втулки 17 находятся в пределах 0. В этом случае подача насоса полот 1:3 до 1:2. ностью прекратится. Насос работает следующим образом. I При вращении вала 14 шатун привоф о р м у л а и з о б р е т е н и я да 11 поворачивает рычаг 9 вокруг 40 опоры 10, в результате чего шатун 1, Регулируемый поршневой насос 8 насоса, шток 7 и связанный с ним двойного действия, содержащий корпус поршень 6 осуществляют возвратно-посс каналами подвода и отвода п е р е к а тупательное движение. При этом горичиваемой среды и клапанами, поршень зонтальное отклонение верхней части 45 со штоком, размещенный внутри него шатуна 8 насоса незначительно, поэс возможностью возвратно-*поступательтому поперечное усилие, передаваемое ного движения и шарнирно соединенный на шток 7 насоса и поршень 6, также с рычагом, кинематически связанным невелико, что благоприятно сказывас эксцентриком в а л а , о т л и в а ю ется на долговечности трущихся детащ и й с я тем, ч т о , с целью повыше50 лей поршневой группы, снижает экспния надежности и эффективности р а б о луатационные затраты, ты, эксцентрик вала имеет коническую наружную поверхность и взаимодейст.При ходе поршня 6 вверх через отквует с втулкой, установленной на нем рытый клапан 4 происходит всасывание и имеющей конический поясок на ее перекачиваемой среды в нижнюю рабо55 внутренней поверхности со стороны чую камеру и одновременно ее нагнеэксцентрика, шатун привода, размещентание в трубопровод из верхней каменый на втулке и шарнирно соединенный ры. При ходе поршня 6 вниз перекас рычагом, дисковое водило с радиальчиваемая среда через открытый кла 346850 на валу пружины, упорной втулки и ным пазом, в котором размещен палец, гайки. запрессованный другим концом в торец г втулки, и прижимное устройство, при этом поршень с штоком выполнены по3 . Насос по п п . 1 и 2 , о т л и лыми, а шток с шатуном насоса соедич а ю щ и й с я т е м , что эксцентринены шарнирно. с и т е т в а л а равен э к с ц е н т р и с и т е т у 2. Насос по п.1, о т л и ч а ю втулки а конусность конических пощ и й с я тем, что прижимное устройверхностей эксцентрика и втулки наство выполнено в виде установленных 10 ходится в пределах от 1:3 до 1:2, 10 Фаг.1 Редактор А.Ворович Заказ 5108/35 __ — ,__ Составитель Ю.Федоров Техред А.Кравчук Корректор И.Муска Тираж 570 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 ________._«.____________.»*»_____«._•»_•.__•. _ _ • _ — — — — — — • - — — — — - J — — — — — — — — Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4_
