Шлангова помпа
Формула / Реферат
Шлангова помпа, яка містить у собі корпус, в якому встановлений еластичний шланг, що взаємодіє з двома роликами ротора, яка відрізняється тим, що осі роликів розташовані у взаємно перпендикулярних площинах.
Текст
Шлангова помпа, яка містить у собі корпус, в якому встановлений еластичний шланг, що взаємодіє з двома роликами ротора, яка відрізняється тим, що осі роликів розташовані у взаємно перпендикулярних площинах. В основу винаходу поставлене завдання вдосконалити механізм взаємодії роликів з еластичним шлангом шляхом почергового згинання останнього у взаємно перпендикулярних площинах, що дозволить підвищити надійність і довговічність помпи, усунути накопичення залишкової деформації шланга і тим самим підвищити його всмоктувальну здатність. Для цього в шланговій помпі, яка містить у собі корпус, в якому встановлений еластичний шланг, що взаємодіє з двома роликами ротора, згідно з винаходом, осі останніх розташовані у взаємно перпендикулярних площинах. Завдяки такій конструкції вигинання шланга здійснюється також у взаємно перпендикулярних площинах, що у порівнянні з відомими шланговими • помпами дозволяє за інших рівних умов збільшити довговічність шланга у два рази, а також підвищити надійність помпи. Вигинання шланга в різних площинах забезпечує швидке відновлення його повного перерізу І виключає накопичення у шлангу залишкової деформації, завдяки чому підвищується всмоктувальна здатність помпи. На кресленні схематично зображена запропонована помпа у розрізі Шлангова помпа складається з корпуса 1 і встановленого у ньому еластичного шланга 2, що взаємодіє з двома роликами 3 ротора 4, осі 5 яких розташовані у взаємно перпендикулярних площинах. Помпа працює таким чином. Під час обертання ротора 4 ролики 3 перекочуються по шлангу 2, стискуючи його і утворюючи помповий ефект. Зважаючи на те, що осі роликів розташовані у взаємно перпендикулярних площинах, лінії вигину шланга різними роликами також розташовані в різних площинах, завдяки чому в запропонованому насосі кількість вигинів шланга в одній площині за со < 34940 одиницю часу в два рази менша за Інших рівних умов, ніж у відомих помпах, що у два рази підвищує довговічність шланга І збільшує надійність помпи. Взаємодія шланга з роликами в різних пло щинах сприяє швидкому відновленню повного перерізу шланга і виключає накопичення в ньому залишкової деформації, завдяки чому підвищується всмоктувальна здатність помпи. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03

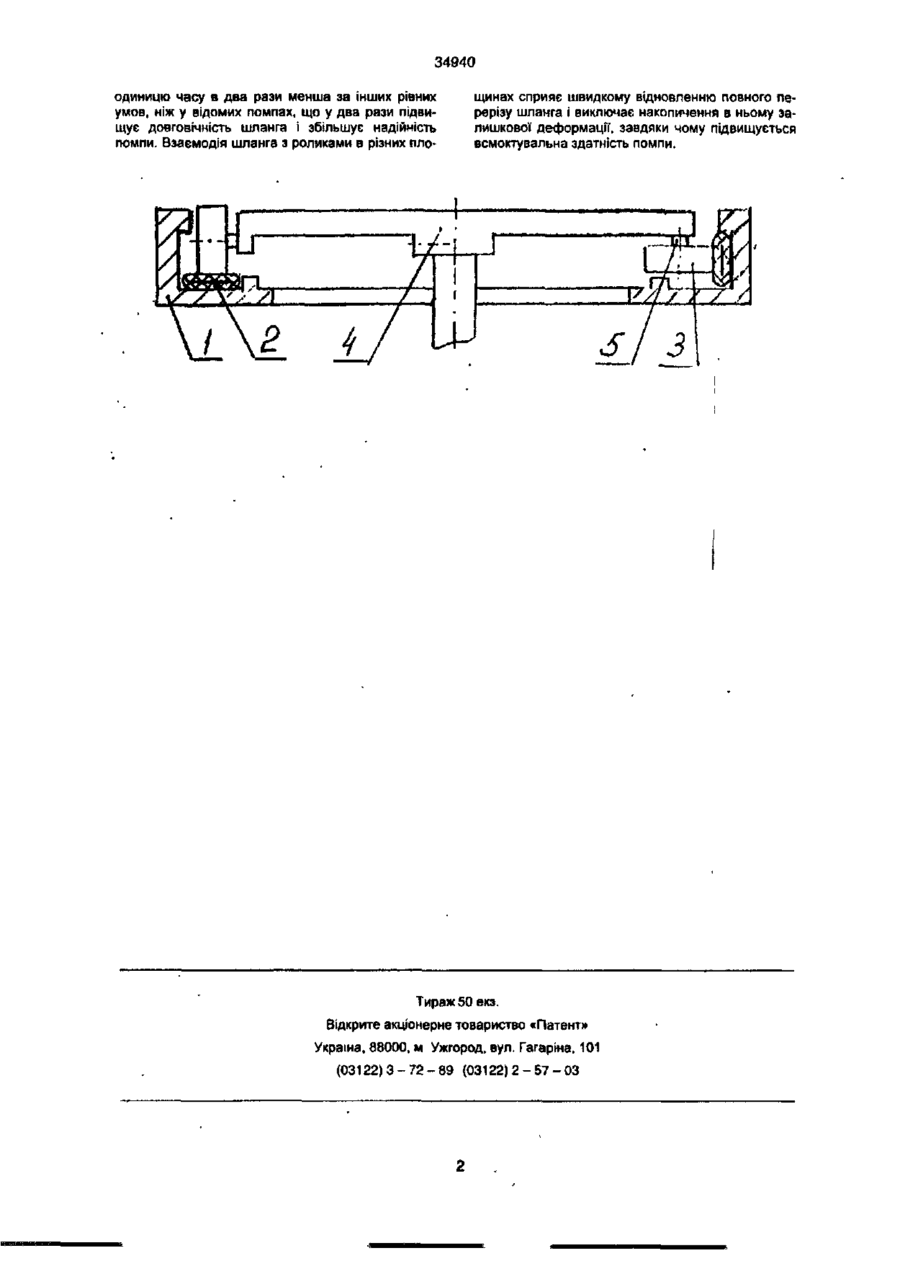

ДивитисяДодаткова інформація
Назва патенту англійськоюHose pump
Автори англійськоюSadlaiev Oleh Osmanovych
Назва патенту російськоюШланговый насос
Автори російськоюСадлаев Олег Османович
МПК / Мітки
МПК: F04B 43/12
