Пристрій для обробки води

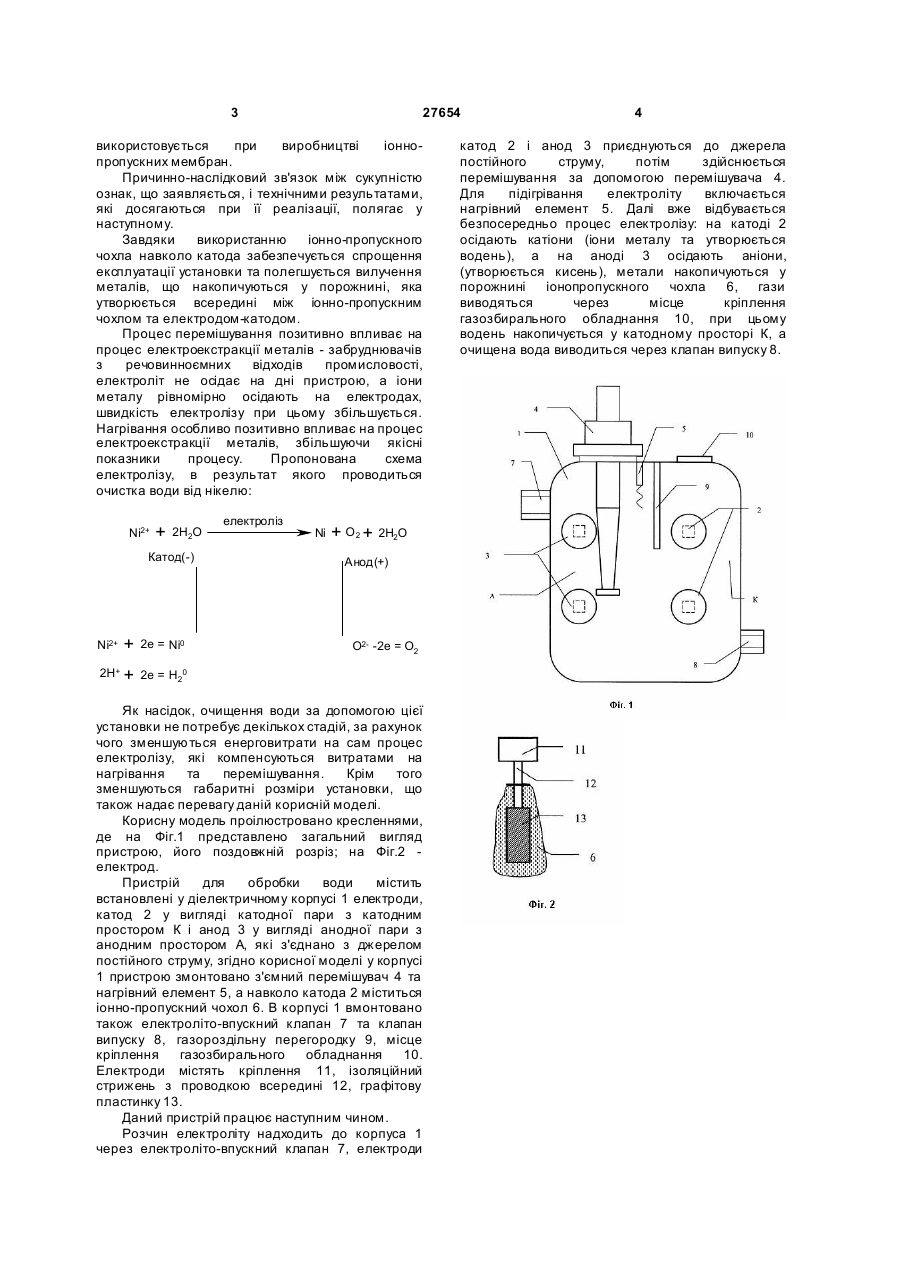

1. Пристрій для обробки води, що містить встановлені у діелектричному корпусі електроди, 3 27654 використовується при виробництві іоннопропускних мембран. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляється, і технічними результатами, які досягаються при її реалізації, полягає у наступному. Завдяки використанню іонно-пропускного чохла навколо катода забезпечується спрощення експлуатації установки та полегшується вилучення металів, що накопичуються у порожнині, яка утворюється всередині між іонно-пропускним чохлом та електродом-катодом. Процес перемішування позитивно впливає на процес електроекстракції металів - забруднювачів з речовинноємних відходів промисловості, електроліт не осідає на дні пристрою, а іони металу рівномірно осідають на електродах, швидкість електролізу при цьому збільшується. Нагрівання особливо позитивно впливає на процес електроекстракції металів, збільшуючи якісні показники процесу. Пропонована схема електролізу, в результат якого проводиться очистка води від нікелю: Ni2+ + 2H2O Катод(-) Ni2+ + 2e = Ni0 електроліз Ni + O 2 + 2H2O Анод(+) O2- -2e = O2 2H+ + 2e = H20 Як насідок, очищення води за допомогою цієї установки не потребує декількох стадій, за рахунок чого зменшуються енерговитрати на сам процес електролізу, які компенсуються витратами на нагрівання та перемішування. Крім того зменшуються габаритні розміри установки, що також надає перевагу даній корисній моделі. Корисну модель проілюстровано кресленнями, де на Фіг.1 представлено загальний вигляд пристрою, його поздовжній розріз; на Фіг.2 електрод. Пристрій для обробки води містить встановлені у діелектричному корпусі 1 електроди, катод 2 у вигляді катодної пари з катодним простором К і анод 3 у вигляді анодної пари з анодним простором А, які з'єднано з джерелом постійного струму, згідно корисної моделі у корпусі 1 пристрою змонтовано з'ємний перемішувач 4 та нагрівний елемент 5, а навколо катода 2 міститься іонно-пропускний чохол 6. В корпусі 1 вмонтовано також електроліто-впускний клапан 7 та клапан випуску 8, газороздільну перегородку 9, місце кріплення газозбирального обладнання 10. Електроди містять кріплення 11, ізоляційний стрижень з проводкою всередині 12, графітову пластинку 13. Даний пристрій працює наступним чином. Розчин електроліту надходить до корпуса 1 через електроліто-впускний клапан 7, електроди 4 катод 2 і анод 3 приєднуються до джерела постійного струму, потім здійснюється перемішування за допомогою перемішувача 4. Для підігрівання електроліту включається нагрівний елемент 5. Далі вже відбувається безпосередньо процес електролізу: на катоді 2 осідають катіони (іони металу та утворюється водень), а на аноді 3 осідають аніони, (утворюється кисень), метали накопичуються у порожнині іонопропускного чохла 6, гази виводяться через місце кріплення газозбирального обладнання 10, при цьому водень накопичується у катодному просторі К, а очищена вода виводиться через клапан випуску 8.
