Пристрій для культивування мікроорганізмів

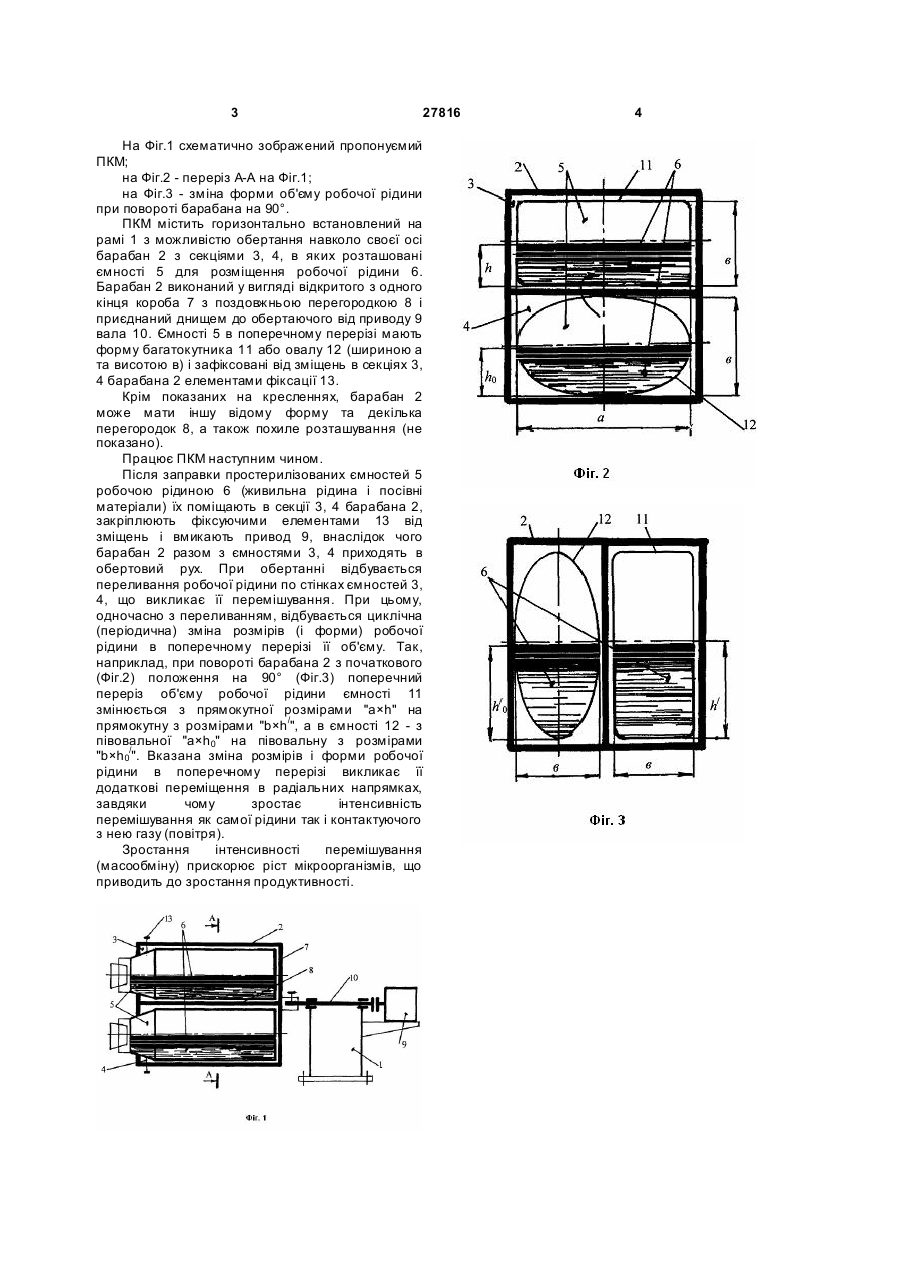

Пристрій для культивування мікроорганізмів, що містить горизонтально встановлений на рамі з можливістю обертання барабан з поздовжніми секціями і розташовані в секціях барабана ємності для розміщення робочої рідини, а також привод, який відрізняється тим, що ємності для розміщення робочої рідини мають в поперечному перерізі форму багатокутника або овалу. (19) (21) u200708632 (22) 27.07.2007 (24) 12.11.2007 (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, КАРАЧУН ВОЛОДИ МИР ВОЛОДИ МИРОВИЧ, U A, МЕЛЬНИК ВІКТОРІЯ МИКОЛАЇВНА, U A, КЛАДУН ОЛЕНА АН АТОЛІЇВН А, UA, ЧЕРЕДНИЧЕНКО ДЕНИС АНАТОЛІЙОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 27816 На Фіг.1 схематично зображений пропонуємий ПКМ; на Фіг.2 - переріз А-А на Фіг.1; на Фіг.3 - зміна форми об'єму робочої рідини при повороті барабана на 90°. ПКМ містить горизонтально встановлений на рамі 1 з можливістю обертання навколо своєї осі барабан 2 з секціями 3, 4, в яких розташовані ємності 5 для розміщення робочої рідини 6. Барабан 2 виконаний у вигляді відкритого з одного кінця короба 7 з поздовжньою перегородкою 8 і приєднаний днищем до обертаючого від приводу 9 вала 10. Ємності 5 в поперечному перерізі мають форму багатокутника 11 або овалу 12 (шириною а та висотою в) і зафіксовані від зміщень в секціях 3, 4 барабана 2 елементами фіксації 13. Крім показаних на кресленнях, барабан 2 може мати іншу відому форму та декілька перегородок 8, а також похиле розташування (не показано). Працює ПКМ наступним чином. Після заправки простерилізованих ємностей 5 робочою рідиною 6 (живильна рідина і посівні матеріали) їх поміщають в секції 3, 4 барабана 2, закріплюють фіксуючими елементами 13 від зміщень і вмикають привод 9, внаслідок чого барабан 2 разом з ємностями 3, 4 приходять в обертовий рух. При обертанні відбувається переливання робочої рідини по стінках ємностей 3, 4, що викликає її перемішування. При цьому, одночасно з переливанням, відбувається циклічна (періодична) зміна розмірів (і форми) робочої рідини в поперечному перерізі її об'єму. Так, наприклад, при повороті барабана 2 з початкового (Фіг.2) положення на 90° (Фіг.3) поперечний переріз об'єму робочої рідини ємності 11 змінюється з прямокутної розмірами "а×h" на прямокутну з розмірами "b×h/", а в ємності 12 - з півовальної "а×h0" на півовальну з розмірами "b×h0/". Вказана зміна розмірів і форми робочої рідини в поперечному перерізі викликає її додаткові переміщення в радіальних напрямках, завдяки чому зростає інтенсивність перемішування як самої рідини так і контактуючого з нею газу (повітря). Зростання інтенсивності перемішування (масообміну) прискорює ріст мікроорганізмів, що приводить до зростання продуктивності. 4
