Пристрій для культивування мікроорганізмів

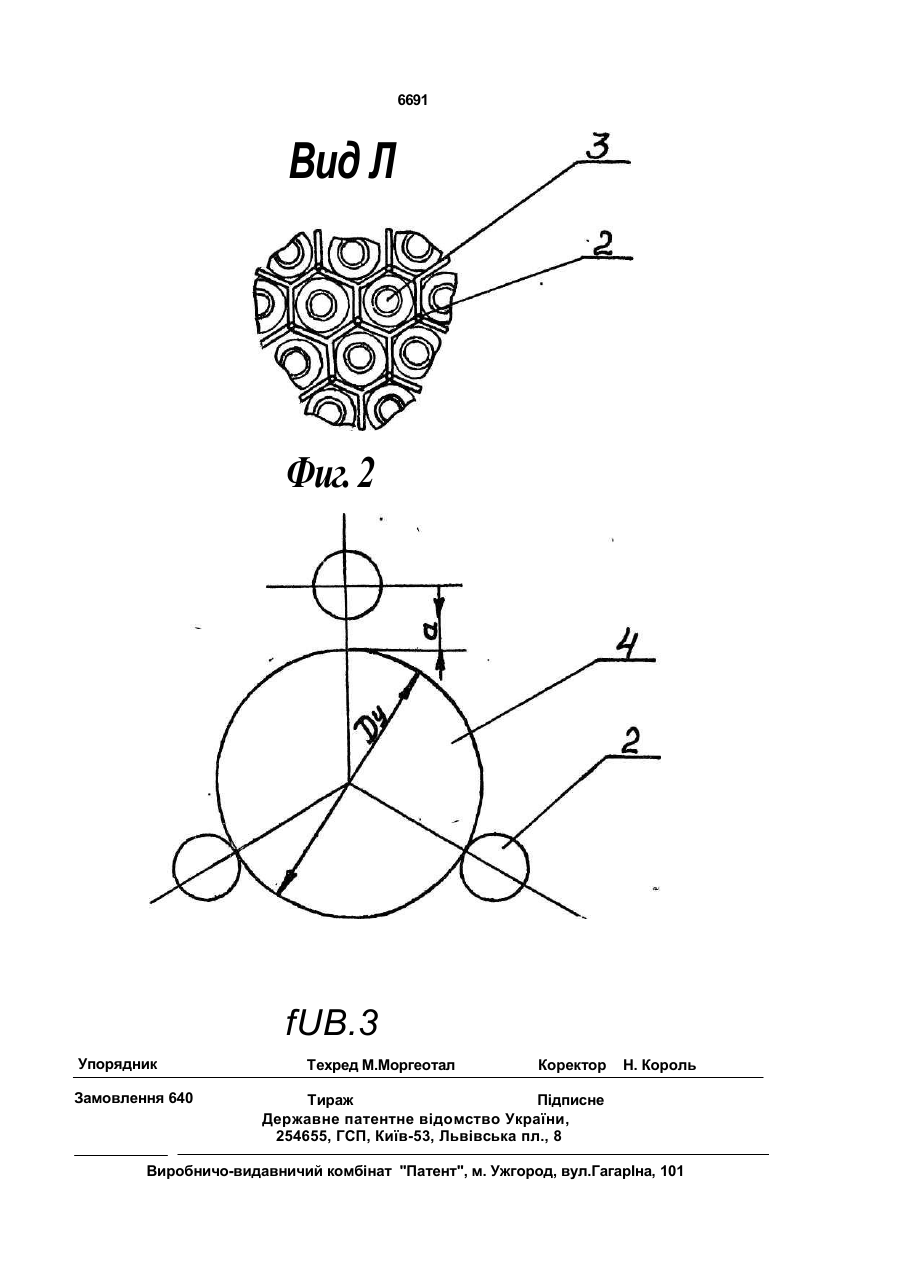

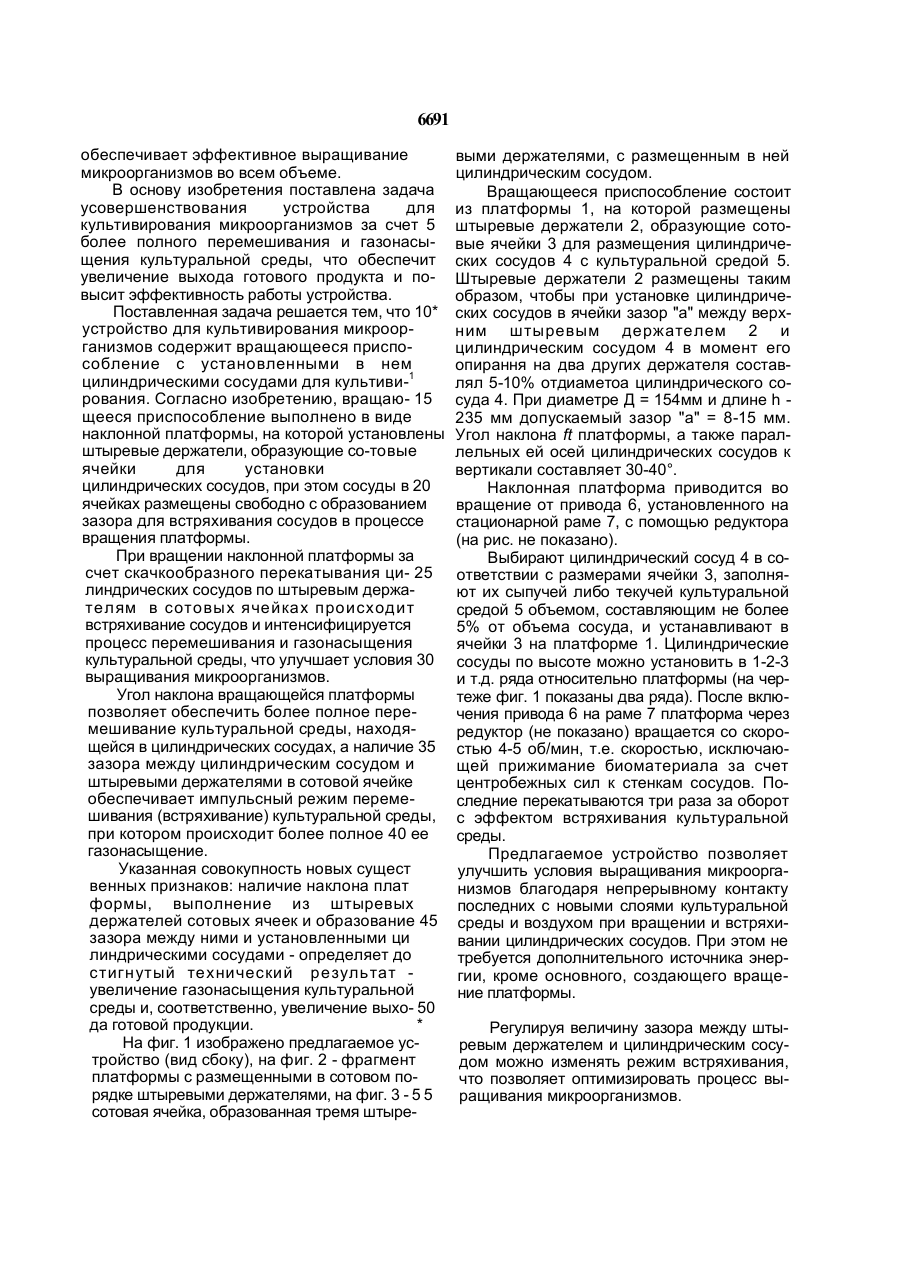

Устройство для культивирования микроорганизмов, содержащее вращающееся приспособление с установленными в нем цилиндрическими сосудами для культивирования, о т л и ч а ю щ е е с я тем, что вращающееся приспособление выполнено в виде наклонной платформы, на которой установлены штыревые держатели, образующие сотовые ячейки для сосудов, при этом сосуды в ячейках размещены свободно с образованием' зазора для встряхивания сосудов в процессе вращения платформы. содержащее вращающееся приспособление с установленными в нем цилиндрическими сосудами для культивирования. Вращающееся приспособление представляет собой барабан, образованный двумя фланцами, которые связаны между собой стяжками. Барабан установлен на оси, укрепленной на станине, и приводится во вращение приводом. Цилиндрические сосуды жестко закрепляются в отверстиях фланцев с помощью фиксаторов в виде замкнутых пружин. Недостатком прототипа является жесткая фиксация сосудов, размещенных в отверстиях фланцев. При вращении барабана с постоянной скоростью происходит недостаточное перемешивание культуральной среды с образованием застойных зон, в которых газонасыщение воздухом практически минимально, поэтому указанное устройс гво не С > O ON Г 6691 обеспечивает эффективное выращивание микроорганизмов во всем объеме. В основу изобретения поставлена задача усовершенствования устройства для культивирования микроорганизмов за счет 5 более полного перемешивания и газонасыщения культуральной среды, что обеспечит увеличение выхода готового продукта и повысит эффективность работы устройства. Поставленная задача решается тем, что 10* устройство для культивирования микроорганизмов содержит вращающееся приспособление с установленными в нем цилиндрическими сосудами для культиви-1 рования. Согласно изобретению, вращаю- 15 щееся приспособление выполнено в виде наклонной платформы, на которой установлены штыревые держатели, образующие со-товые ячейки для установки цилиндрических сосудов, при этом сосуды в 20 ячейках размещены свободно с образованием зазора для встряхивания сосудов в процессе вращения платформы. При вращении наклонной платформы за счет скачкообразного перекатывания ци- 25 линдрических сосудов по штыревым держателям в сотовых ячейках происходит встряхивание сосудов и интенсифицируется процесс перемешивания и газонасыщения культуральной среды, что улучшает условия 30 выращивания микроорганизмов. Угол наклона вращающейся платформы позволяет обеспечить более полное перемешивание культуральной среды, находящейся в цилиндрических сосудах, а наличие 35 зазора между цилиндрическим сосудом и штыревыми держателями в сотовой ячейке обеспечивает импульсный режим перемешивания (встряхивание) культуральной среды, при котором происходит более полное 40 ее газонасыщение. Указанная совокупность новых сущест венных признаков: наличие наклона плат формы, выполнение из штыревых держателей сотовых ячеек и образование 45 зазора между ними и установленными ци линдрическими сосудами - определяет до стигнутый технический результат увеличение газонасыщения культуральной среды и, соответственно, увеличение выхо- 50 да готовой продукции. * На фиг. 1 изображено предлагаемое устройство (вид сбоку), на фиг. 2 - фрагмент платформы с размещенными в сотовом порядке штыревыми держателями, на фиг. 3 - 5 5 сотовая ячейка, образованная тремя штыре выми держателями, с размещенным в ней цилиндрическим сосудом. Вращающееся приспособление состоит из платформы 1, на которой размещены штыревые держатели 2, образующие сотовые ячейки 3 для размещения цилиндрических сосудов 4 с культуральной средой 5. Штыревые держатели 2 размещены таким образом, чтобы при установке цилиндрических сосудов в ячейки зазор "а" между верхним штыревым держателем 2 и цилиндрическим сосудом 4 в момент его опирання на два других держателя составлял 5-10% отдиаметоа цилиндрического сосуда 4. При диаметре Д = 154мм и длине h 235 мм допускаемый зазор "а" = 8-15 мм. Угол наклона ft платформы, а также параллельных ей осей цилиндрических сосудов к вертикали составляет 30-40°. Наклонная платформа приводится во вращение от привода 6, установленного на стационарной раме 7, с помощью редуктора (на рис. не показано). Выбирают цилиндрический сосуд 4 в соответствии с размерами ячейки 3, заполняют их сыпучей либо текучей культуральной средой 5 объемом, составляющим не более 5% от объема сосуда, и устанавливают в ячейки 3 на платформе 1. Цилиндрические сосуды по высоте можно установить в 1-2-3 и т.д. ряда относительно платформы (на чертеже фиг. 1 показаны два ряда). После включения привода 6 на раме 7 платформа через редуктор (не показано) вращается со скоростью 4-5 об/мин, т.е. скоростью, исключающей прижимание биоматериала за счет центробежных сил к стенкам сосудов. Последние перекатываются три раза за оборот с эффектом встряхивания культуральной среды. Предлагаемое устройство позволяет улучшить условия выращивания микроорганизмов благодаря непрерывному контакту последних с новыми слоями культуральной среды и воздухом при вращении и встряхивании цилиндрических сосудов. При этом не требуется дополнительного источника энергии, кроме основного, создающего вращение платформы. Регулируя величину зазора между штыревым держателем и цилиндрическим сосудом можно изменять режим встряхивания, что позволяет оптимизировать процесс выращивания микроорганизмов. 1699 6691 Вид Л Фиг. 2 fUB.3 Упорядник Замовлення 640 Техред М.Моргеотал Коректор Н. Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
