Спосіб одержання керамічного порошку

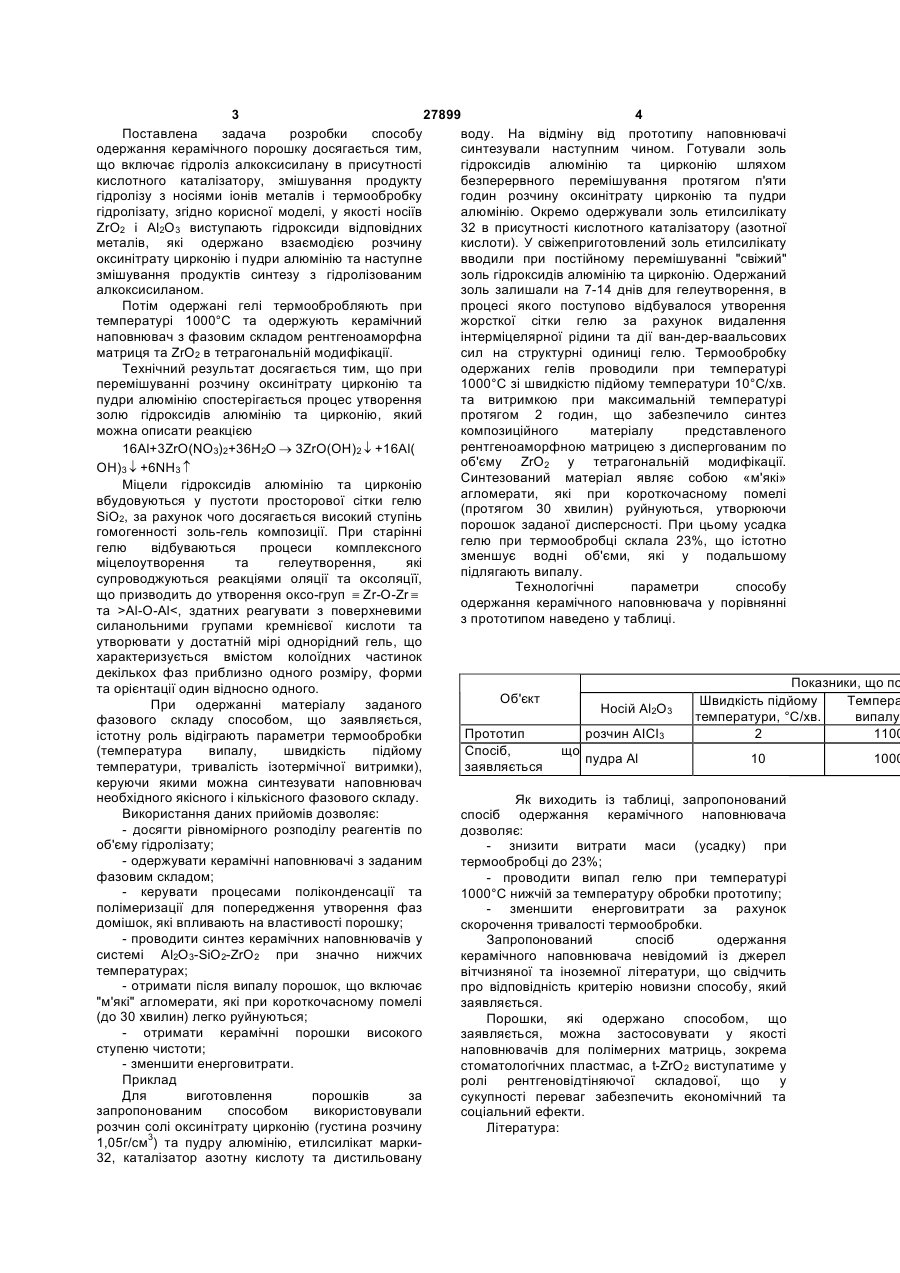

Спосіб одержання керамічного порошку, що включає гідроліз алкоксисилану в присутності 3 27899 4 Поставлена задача розробки способу воду. На відміну від прототипу наповнювачі одержання керамічного порошку досягається тим, синтезували наступним чином. Готували золь що включає гідроліз алкоксисилану в присутності гідроксидів алюмінію та цирконію шляхом кислотного каталізатору, змішування продукту безперервного перемішування протягом п'яти гідролізу з носіями іонів металів і термообробку годин розчину оксинітрату цирконію та пудри гідролізату, згідно корисної моделі, у якості носіїв алюмінію. Окремо одержували золь етилсилікату ZrO2 і Аl2О3 виступають гідроксиди відповідних 32 в присутності кислотного каталізатору (азотної металів, які одержано взаємодією розчину кислоти). У свіжеприготовлений золь етилсилікату оксинітрату цирконію і пудри алюмінію та наступне вводили при постійному перемішуванні "свіжий" змішування продуктів синтезу з гідролізованим золь гідроксидів алюмінію та цирконію. Одержаний алкоксисиланом. золь залишали на 7-14 днів для гелеутворення, в Потім одержані гелі термообробляють при процесі якого поступово відбувалося утворення температурі 1000°С та одержують керамічний жорсткої сітки гелю за рахунок видалення наповнювач з фазовим складом рентгеноаморфна інтерміцелярної рідини та дії ван-дер-ваальсових матриця та ZrO2 в тетрагональній модифікації. сил на структурні одиниці гелю. Термообробку Технічний результат досягається тим, що при одержаних гелів проводили при температурі перемішуванні розчину оксинітрату цирконію та 1000°С зі швидкістю підйому температури 10°С/хв. пудри алюмінію спостерігається процес утворення та витримкою при максимальній температурі золю гідроксидів алюмінію та цирконію, який протягом 2 годин, що забезпечило синтез можна описати реакцією композиційного матеріалу представленого рентгеноаморфною матрицею з диспергованим по 16Al+3ZrO(NO3)2+36H2O ® 3ZrO(OH)2 ¯ +16Аl( об'єму ZrO2 у тетрагональній модифікації. ОН)3 ¯ +6NH3 ­ Синтезований матеріал являє собою «м'які» Міцели гідроксидів алюмінію та цирконію агломерати, які при короткочасному помелі вбудовуються у пустоти просторової сітки гелю (протягом 30 хвилин) руйнуються, утворюючи SiO2, за рахунок чого досягається високий ступінь порошок заданої дисперсності. При цьому усадка гомогенності золь-гель композиції. При старінні гелю при термообробці склала 23%, що істотно гелю відбуваються процеси комплексного зменшує водні об'єми, які у подальшому міцелоутворення та гелеутворення, які підлягають випалу. супроводжуються реакціями оляції та оксоляцїї, Технологічні параметри способу що призводить до утворення оксо-груп º Zr-O-Zr º одержання керамічного наповнювача у порівнянні та >Аl-О-Аl
