Демпфірувальна муфта

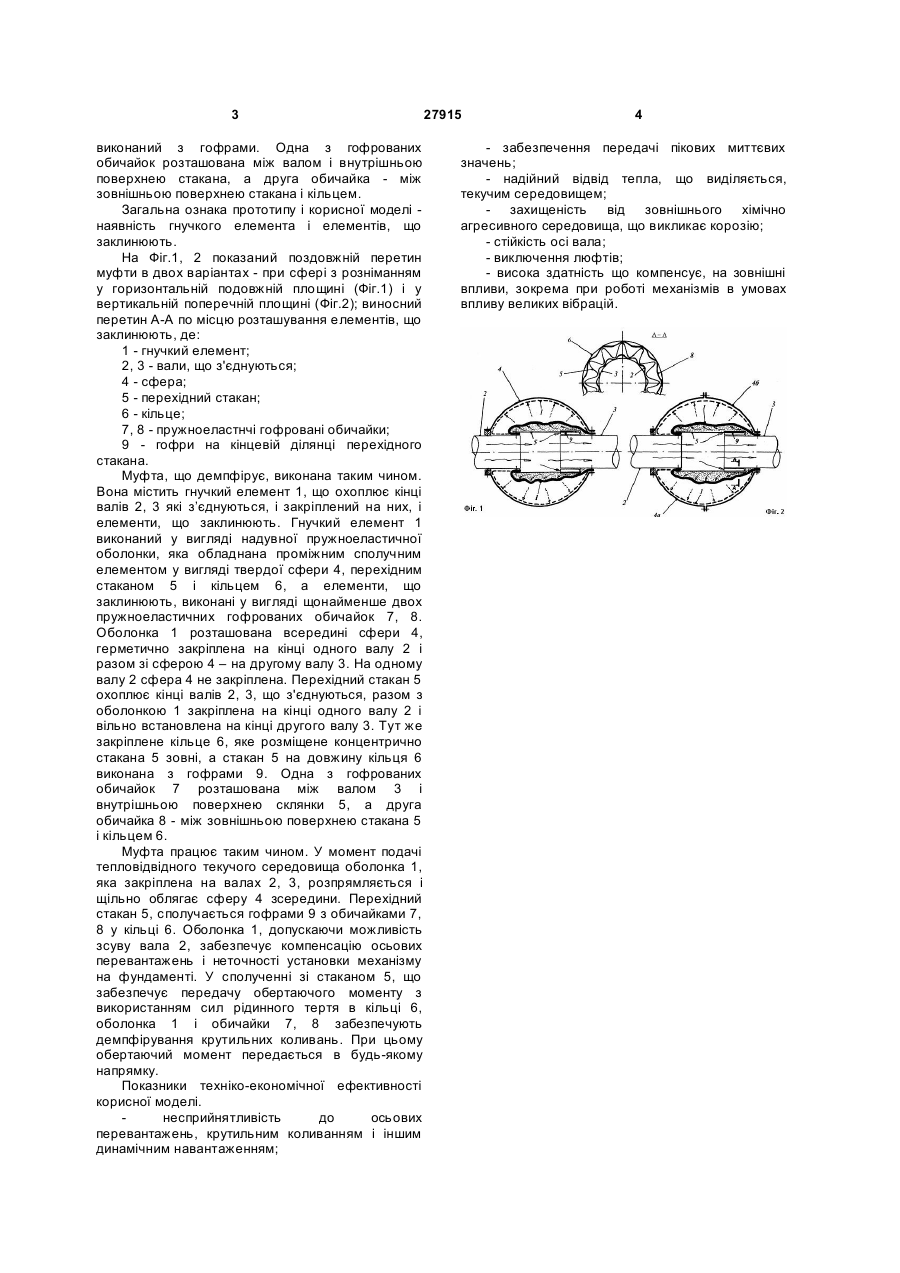

Демпфірувальна муфта, яка містить гнучкий елемент, що охоплює кінці валів, які з'єднуються, і закріплений на них, і заклинювальні елементи, яка відрізняється тим, що гнучкий елемент виконаний у вигляді пружноеластичної оболонки, яка обладнана проміжним сполучним елементом у вигляді твердої сфери, перехідним стаканом і кільцем, а заклинювальні елементи, виконані у 3 виконаний з гофрами. Одна з гофрованих обичайок розташована між валом і внутрішньою поверхнею стакана, а друга обичайка - між зовнішньою поверхнею стакана і кільцем. Загальна ознака прототипу і корисної моделі наявність гнучкого елемента і елементів, що заклинюють. На Фіг.1, 2 показаний поздовжній перетин муфти в двох варіантах - при сфері з розніманням у горизонтальній подовжній площині (Фіг.1) і у вертикальній поперечній площині (Фіг.2); виносний перетин А-А по місцю розташування елементів, що заклинюють, де: 1 - гнучкий елемент; 2, 3 - вали, що з'єднуються; 4 - сфера; 5 - перехідний стакан; 6 - кільце; 7, 8 - пружноеластнчі гофровані обичайки; 9 - гофри на кінцевій ділянці перехідного стакана. Муфта, що демпфірує, виконана таким чином. Вона містить гнучкий елемент 1, що охоплює кінці валів 2, 3 які з’єднуються, і закріплений на них, і елементи, що заклинюють. Гнучкий елемент 1 виконаний у вигляді надувної пружноеластичної оболонки, яка обладнана проміжним сполучним елементом у вигляді твердої сфери 4, перехідним стаканом 5 і кільцем 6, а елементи, що заклинюють, виконані у вигляді щонайменше двох пружноеластичних гофрованих обичайок 7, 8. Оболонка 1 розташована всередині сфери 4, герметично закріплена на кінці одного валу 2 і разом зі сферою 4 – на другому валу 3. На одному валу 2 сфера 4 не закріплена. Перехідний стакан 5 охоплює кінці валів 2, 3, що з'єднуються, разом з оболонкою 1 закріплена на кінці одного валу 2 і вільно встановлена на кінці другого валу 3. Тут же закріплене кільце 6, яке розміщене концентрично стакана 5 зовні, а стакан 5 на довжину кільця 6 виконана з гофрами 9. Одна з гофрованих обичайок 7 розташована між валом 3 і внутрішньою поверхнею склянки 5, а друга обичайка 8 - між зовнішньою поверхнею стакана 5 і кільцем 6. Муфта працює таким чином. У момент подачі тепловідвідного текучого середовища оболонка 1, яка закріплена на валах 2, 3, розпрямляється і щільно облягає сферу 4 зсередини. Перехідний стакан 5, сполучається гофрами 9 з обичайками 7, 8 у кільці 6. Оболонка 1, допускаючи можливість зсуву вала 2, забезпечує компенсацію осьових перевантажень і неточності установки механізму на фундаменті. У сполученні зі стаканом 5, що забезпечує передачу обертаючого моменту з використанням сил рідинного тертя в кільці 6, оболонка 1 і обичайки 7, 8 забезпечують демпфірування крутильних коливань. При цьому обертаючий момент передається в будь-якому напрямку. Показники техніко-економічної ефективності корисної моделі. несприйнятливість до осьових перевантажень, крутильним коливанням і іншим динамічним навантаженням; 27915 4 - забезпечення передачі пікових миттєвих значень; - надійний відвід тепла, що виділяється, текучим середовищем; - захищеність від зовнішнього хімічно агресивного середовища, що викликає корозію; - стійкість осі вала; - виключення люфтів; - висока здатність що компенсує, на зовнішні впливи, зокрема при роботі механізмів в умовах впливу великих вібрацій.
