Будова стінки горна та поду доменної печі

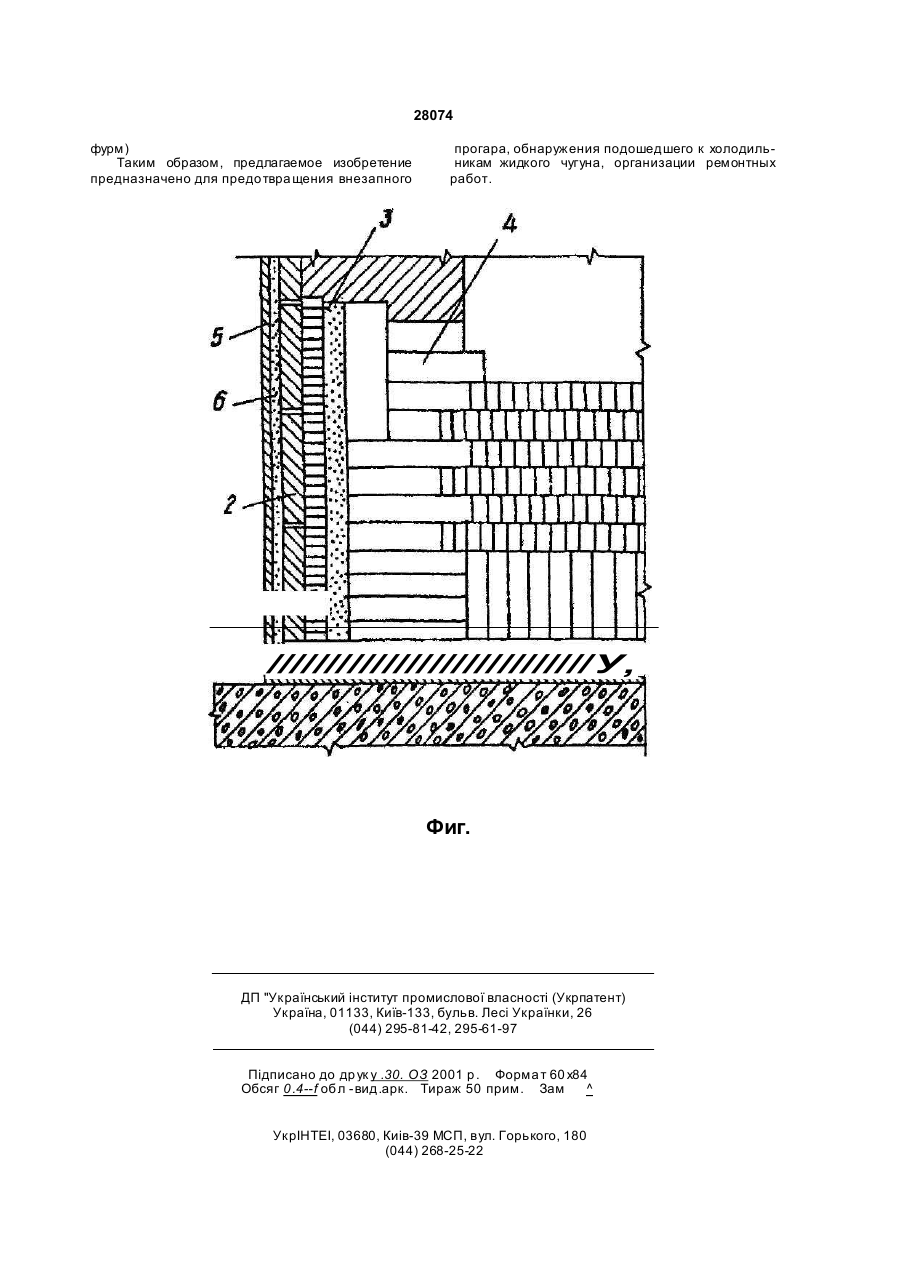

1 У стройство стенки горна и ле ща ди печи, включающее металлический кожух, холодильники, огнеупорную кладку, содержащую рабочий и промежуточный слои отличающееся тем, что рабочий слой выполнен из горизонтально и вертикально уложенных углеродисто-графитовы х блоков, а холодильники расположены между кожухом и промежуточным слоем выполненным из шамотного или цирконового кирпича 2 Устройство по п 1 , отл ичающееся тем, что между углеродистографитовыми блоками и промежуточным слоем расположен компенсационный слой углеродистой массы Изобретение относится к области металлургии, в частности , к конструкции доменной печи Прототипом изобретения является устройство стопок шахтной печи, которое включает металлический кожух, холодильники и огнеупорную кладку, содержащую рабочий и промежуточный слои Известное устройство обладает следующими недостатками в результате взаимодействия жидкого чугуна и шлака с материалом стопки происходит радиальное разрушение кладки стен горна Даже с учетом применения огнеупорных материалов через несколько лет остается лишь 15-20% первоначальной толщины Через эту зону чугун подходит к холодильникам, и прорыв его неизбежен Последствия и разрушительность такой аварии подтверждают первостепенную важность решения вопроса ее предотвращения Следовательно, задача заключается в создании между холодильником и футеровкой слоя из материала, способного остановить жидкий чугун перед холодильником и создать резерв времени для обнаружения (например, с помощью датчиков температуры) и предотвращения грозящей а варии Для решения этой задачи в футеровке горна и лещади, включающей металлический кожух, холодильники, огнеупорную кладку, содержащую рабочий и промежуточный слои, согласно изобретению, рабочий слой выполнен из горизонтально и вертикально уложенных углеродисто графитовы х блоков, а холодильники расположены между кожухом и промежуточным слоем, выполненным из шамотного или цирконового кирпича При этом между блоками и промежуточным слоем расположен компенсационный слой углеродистой массы Такое выполнение футеро вки обеспечивае т ее высокую стойкость одновременно к окислительной атмосфере, парам воды при высоких температурах и к жидкому чугун у, а поэтому она не может быть разрушена так быстро, как известная традиционная футеровка Конструкция предлагаемого устройства представлена на чертеже Стенка 1 из шамотного или цирконового огнеупора возводится между плитовыми периферийными холодильниками горна и лещади 2 и углеродистым компенсационным слоем 3, примыкающим к углеродисто-гра фитовым блокам 4, уложенным горизонтально и вертикально Между кожухом 5 доменной печи и плитовыми холодильниками проложен слой термоизоляции 6 Компенсационный слой 3 выполнен из углеродистой массы, Контроль подхода жидкого чугуна производят по нагреву охлаждающей воды, проходящей через холо дильники Поэтом у персонал, обслужи вающий доменную печь, сразу обнаруживает подход чугуна Так как прорыв горна невозможен (имеется защитная стенка из шамотного или цирконового кирпича), у доменщиков появляется возможность организовать без всякой спешки подготовку к ремонту горна и принять своевременные меры по замораживанию чугуна в месте подхода к горновым холодильникам (отключению ряда воздушных СМ О о 00 см 28074 фурм) Таким образом, предлагаемое изобретение предназначено для предотвра щения внезапного прогара, обнаружения подошедшего к холодильникам жидкого чугуна, организации ремонтных работ. //////////////////////////// У, Фиг. ДП "Український інститут промислової власності (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до др ук у .30. ОЗ 2001 р . Форма т 60 x84 Обсяг 0 .4--f обл -вид.арк. Тираж 50 прим. Зам ^ УкрІНТЕІ, 03680, Киів-39 МСП, вул. Горького, 180 (044) 268-25-22
