Розподільник рідинної плівки на зовнішній поверхні вертикальної трубки

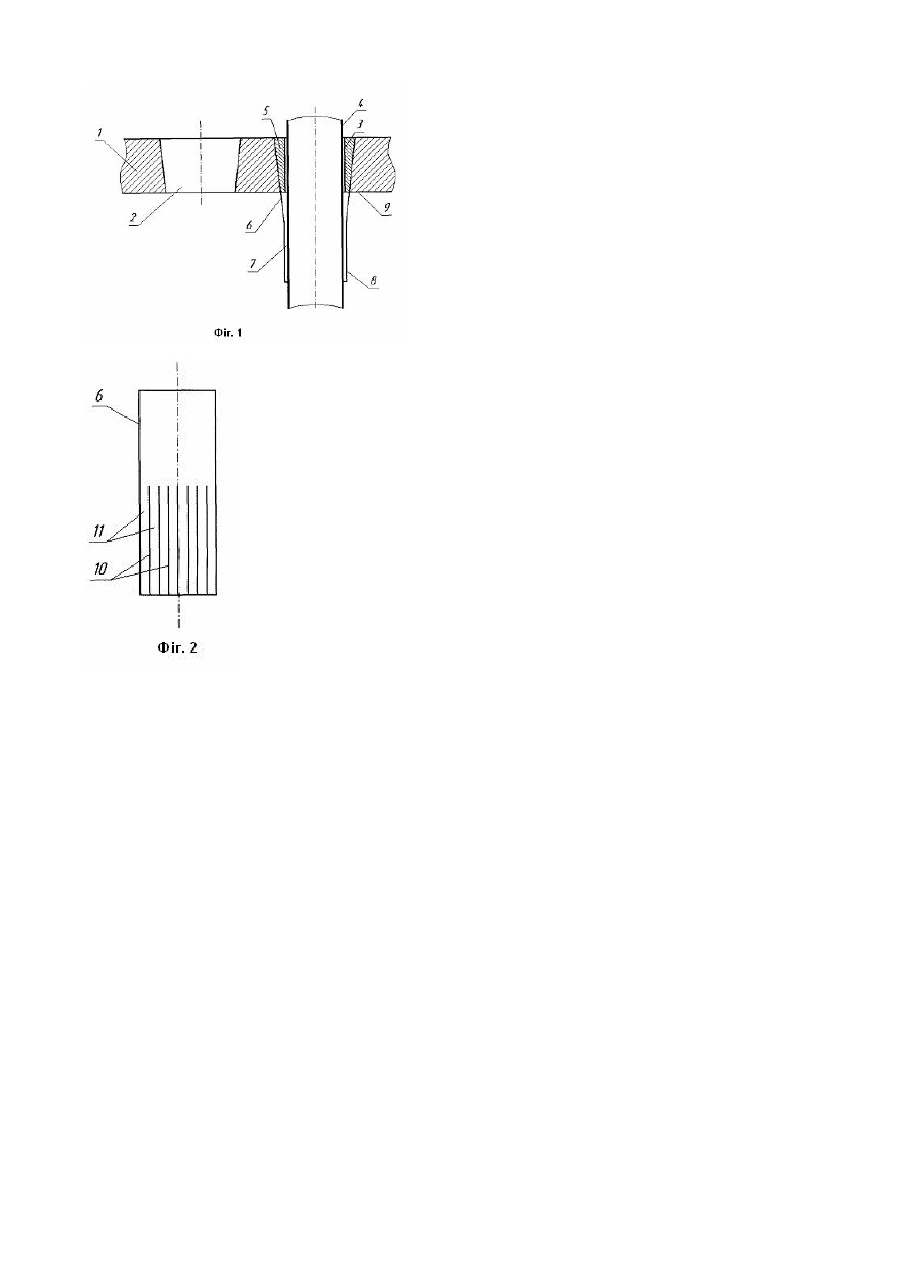

Корисна модель належить до тепломасообмінного обладнання і може бути використана у плівкових вертикальних кожухотрубних теплообмінниках, випарних і мембранних апаратах хімічної, харчової, теплоенергетичної та інших галузей промисловості. Однією з проблем високоефективних плівкових апаратів є надійний розподіл рідинної плівки на вертикальній поверхні робочих трубчастих елементів. Так, відомий розподільник рідинної плівки на зовнішній поверхні вертикальної трубки, що містить трубну решітку з отворами, у кожному з яких з проміжком розташована вертикальна труба, на трубній решітці закріплено жорсткий елемент у вигляді втулки, що охоплює вертикальну трубу з утворенням між ними кільцевого проміжку і має дистанційні елементи, що взаємодіють з вертикальною трубкою (а.с. СРСР №1497819, МПК5 B01D1/22, заявл. 28.01.1987, опубл. 15.12.1994). Цей розподільник відрізняється простотою конструкції та експлуатації, проте виконання на внутрішній поверхні втулки дистанційних елементів досить ускладнене, що не гарантує рівнотовщинності рідинної плівки на вертикальній трубці, а отже надійної та ефективної роботи апарата в цілому. Найближчим за технічною сутністю до пропонованого технічного рішення є розподільник рідинної плівки на зовнішній поверхні вертикальної трубки, що містить трубну решітку з отворами, у кожному з яких з проміжком розташована вертикальна труба, на трубній решітці закріплено еластичний елемент, що охоплює вертикальну трубу з утворенням між ними кільцевого проміжку, при цьому з боку кільцевого проміжку на еластичному елементі виконані надрізи, а еластичний елемент виконано у вигляді плоского листа, закріпленого на верхньому боці трубної решітки (а.с. СРСР №1610613, МПК6 B01D1/22, заявл. 22.03.1989, опубл. 15.09.1994). На відміну від аналога, що розглянуто, цей розподільник краще стабілізує товщину рідинної плівки завдяки відносній рухомості пелюсток, утворених надрізами еластичного елемента. Проте, розташування цих пелюсток у горизонтальній площині не забезпечує стабільної рівномірної плівки рідини по поверхні вертикальної трубки, особливо за умови наявності збурень рідини на вході в розподільник. В основу корисної моделі покладено задачу вдосконалити розподільник рідинної плівки на зовнішній поверхні вертикальної трубки, в якому нове виконання еластичного елемента забезпечує утворення стабільного плівкового режиму течії рідини, що значно покращує умови її оброблення. Поставлена задача вирішується тим, що в розподільнику рідинної плівки на зовнішній поверхні вертикальної трубки, що містить трубну решітку з отворами, у кожному з яких з проміжком розташована вертикальна труба, на трубній решітці закріплено еластичний елемент, що охоплює вертикальну трубу з утворенням між ними кільцевого проміжку, при цьому з боку кільцевого проміжку на еластичному елементі виконані надрізи, згідно з пропонованою корисною моделлю новим є те, що еластичний елемент виконано у вигляді відрізка трубки, вільний кінець якої виведено за межі трубної решітки з боку її нижньої поверхні, а надрізи виконані вертикальними з утворенням на вільному кінці відрізка трубки смужок. Виконання еластичного елемента у вигляді відрізка трубки із зазначеним вільним кінцем завдяки високої рухливості смужок стабілізує товщину утворюваної плівки. Так, за наявності збурення потоку на вході в розподільник і раптовій зміні витрати рідини по периметру труби смужки з боку більшої витрати відхиляються від вертикалі й починають тиснути на рідину більш інтенсивно, що приводить до перерозподілу й вирівнюванню витрати рідини по периметру труби. Отже, зазначений еластичний елемент виконує функції стабілізатора товщини плівки. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на фіг.1 - поздовжній розріз розподільника; на фіг.2 - відрізок трубки. Розподільник містить трубну решітку 1 з отворами 2, у кожному з яких з проміжком 3 розташована вертикальна труба 4 (жорстка, наприклад, металева або гнучка, наприклад, полімерна). На трубній решітці 1 за допомогою розтискної втулки 5 закріплено еластичний елемент 6, що охоплює вертикальну трубу 4 з утворенням між ними кільцевого проміжку 7 (фіг.1). Еластичний елемент 6 виконано у вигляді відрізка трубки, вільний кінець 8 якої виведено за межі трубної решітки 1 з боку її нижньої поверхні 9, при цьому на зазначеному вільному кінці 8 виконані надрізи 10 з утворенням смужок 11 (фіг.2). Розподільник працює в такий спосіб. З боку верхньої поверхні 9 трубної решітки 1 рідина потрапляє в проміжок 3, після виходу з якого вона надходить у проміжок 7, утворений смужками 11 вільного кінця 8 відрізка трубки та зовнішньою поверхнею вертикальної труби 4 (див. фіг.1). У проміжку 7 завдяки пружності смужок 11 рідина рівномірно перерозподіляється по периметру вертикальної труби 4 і у вигляді рівнотовщинної стабілізованої плівки рухається далі по поверхні труби 4, де бере участь у тепловому та /або масообмінному процесі. Пропонована корисна модель, нескладна у виготовленні та експлуатації, значно підвищує ефективність і надійність плівкових апаратів.
