C23C 2/04 — що відрізняються матеріалом покриття

Номер патенту: 114635

Опубліковано: 10.07.2017

Автори: Лобанов Віктор Костянтинович, Д'яченко Світлана Степанівна, Дощечкіна Ірина Василівна, Татаркіна Ірина Сергіївна

МПК: B32B 15/08, B05D 3/10, B05D 5/08 ...

Мітки: тонколистової, сталі, обробки, спосіб, листа, холоднокатаної, поверхневої

Формула / Реферат:

Спосіб поверхневої обробки листа з холоднокатаної тонколистової сталі, який включає енергетичну дію іншим за сталь матеріалом, спрямовану на його поверхню, який відрізняється тим, що цією дією є гаряче нанесення на очищену та знежирену поверхню сталевого листа покриття нанорозмірної плівки з розчину епіламу будь-якої марки шляхом занурювання цього листа в розчин епіламу при температурі 50-55 °C на 10-20 хвилин з наступною термофіксацією...

Номер патенту: 112688

Опубліковано: 10.10.2016

Автори: АЛЛЕЛІ Крістіан, Шассань Жюлі, Корлю Беріль

МПК: C21D 1/673, C23C 2/04, C23C 2/12, C21D 8/02 ...

Мітки: покриттям, цим, протекторного, лист, листа, використанням, виготовлення, захисту, спосіб, сталевий, способом, катодного, такого, одержана, деталь, деталі

Формула / Реферат:

1. Сталевий лист з покриттям для катодного протекторного захисту, що містить від 5 до 50 мас. % цинку, від 0,1 до 15 мас. % кремнію та захисний елемент, вибираний з олова в кількості від 0,1 до 5 мас. %, індію в кількості від 0,01 до 0,5 мас. % та їх комбінацій, залізо в кількості від 2 до 5 мас. % та решта - алюміній і неминучі домішки. 2. Сталевий лист з покриттям для катодного протекторного захисту за п. 1, який...

Номер патенту: 63425

Опубліковано: 16.10.2006

Автори: Лось Іван Лук'янович, Рябов Володимир Васильович

МПК: C23C 2/04, C23C 2/34

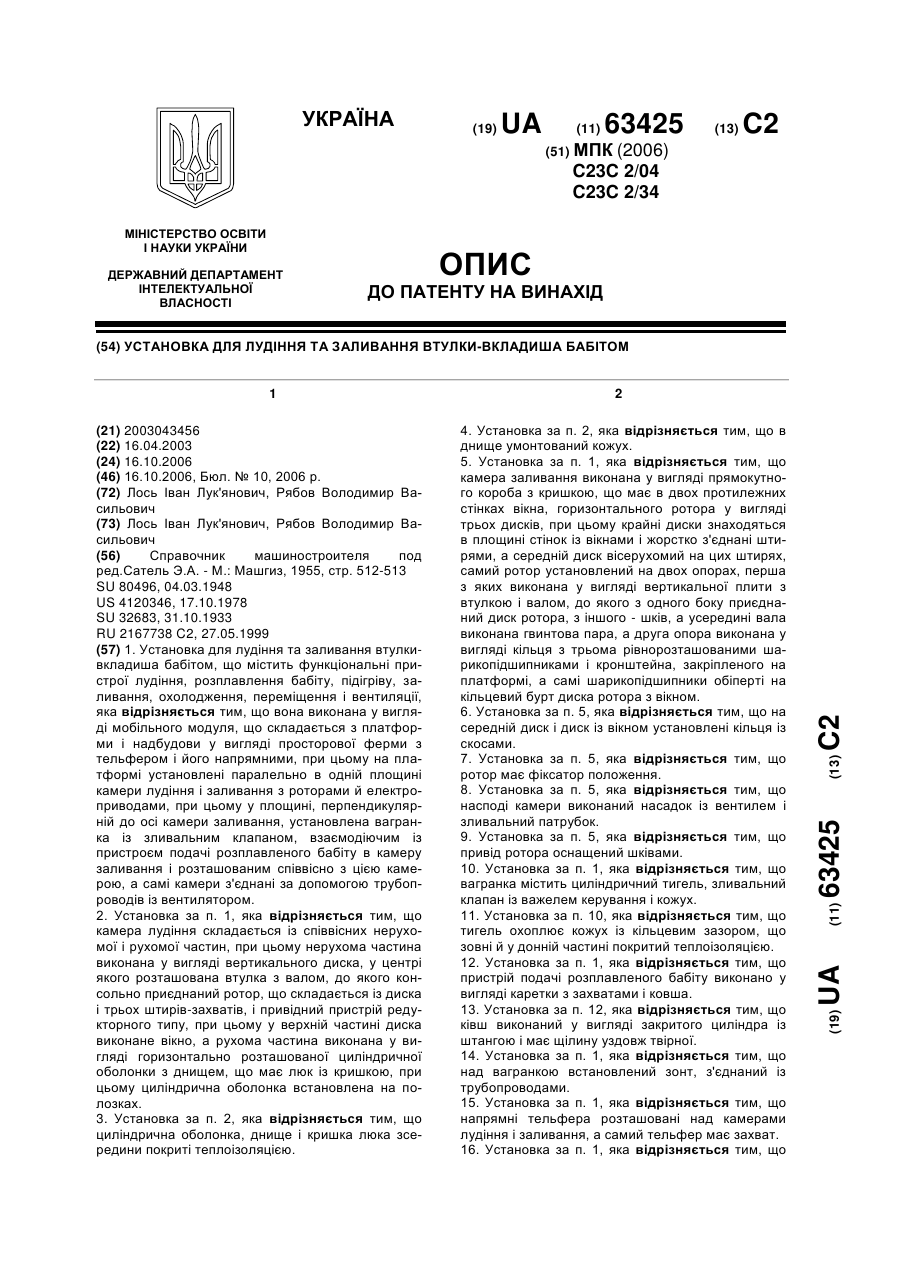

Мітки: лудіння, заливання, втулки-вкладиша, бабітом, установка

Формула / Реферат:

1. Шампунь, який використовується для миття волосся, що містить лаурилсульфат натрію аніоноактивний ПАР, ПАР Euroglyc D ЕОС (AMS) амфотерний ПАР, ПАР EUR-AMID V (Кокамід DEA) неіоногенний ПАВ, ароматизатор, барвник, який відрізняється тим, що покращений миючий та кондеціонуючий ефект виникає за рахунок введення бетаїну, при наступному співвідношенні компонентів: ПАР Euroglyc D EOC (AMS) амфотерний ПАР ...

Номер патенту: 76547

Опубліковано: 15.08.2006

Автори: Волков Юрій Сєргєєвіч, Марутьян Сєргєй Васільєвіч

МПК: C23C 2/04

Мітки: алюмінієвих, нанесення, чавуну, вироби, сталі, покриттів, спосіб

Формула / Реферат:

Спосіб нанесення алюмінієвих покриттів на вироби із чавуну та сталі, що включає підготовку поверхні виробу та наступне занурення його в алюмінієвий розплав, легований цинком і силіцієм, який відрізняється тим, що проводять струминно-абразивну підготовку виробу, а алюмінієвий розплав легують цинком, силіцієм, магнієм й оловом при такому вмісті, мас.%: цинк 7,0-10,0, силіцій ...

Номер патенту: 9568

Опубліковано: 17.10.2005

Автори: Геворкян Едвін Спартакович, Олександров Олександр Миколайович, Гуцаленко Юрій Григорійович, Чишкала Володимир Олексійович

МПК: C23C 2/04, B01J 8/00

Мітки: одержання, нейтралізації, двигунів, згорання, композиція, газів, вихлопних, внутрішнього, переважно, конвертора, покриття, каталітичного

Формула / Реферат:

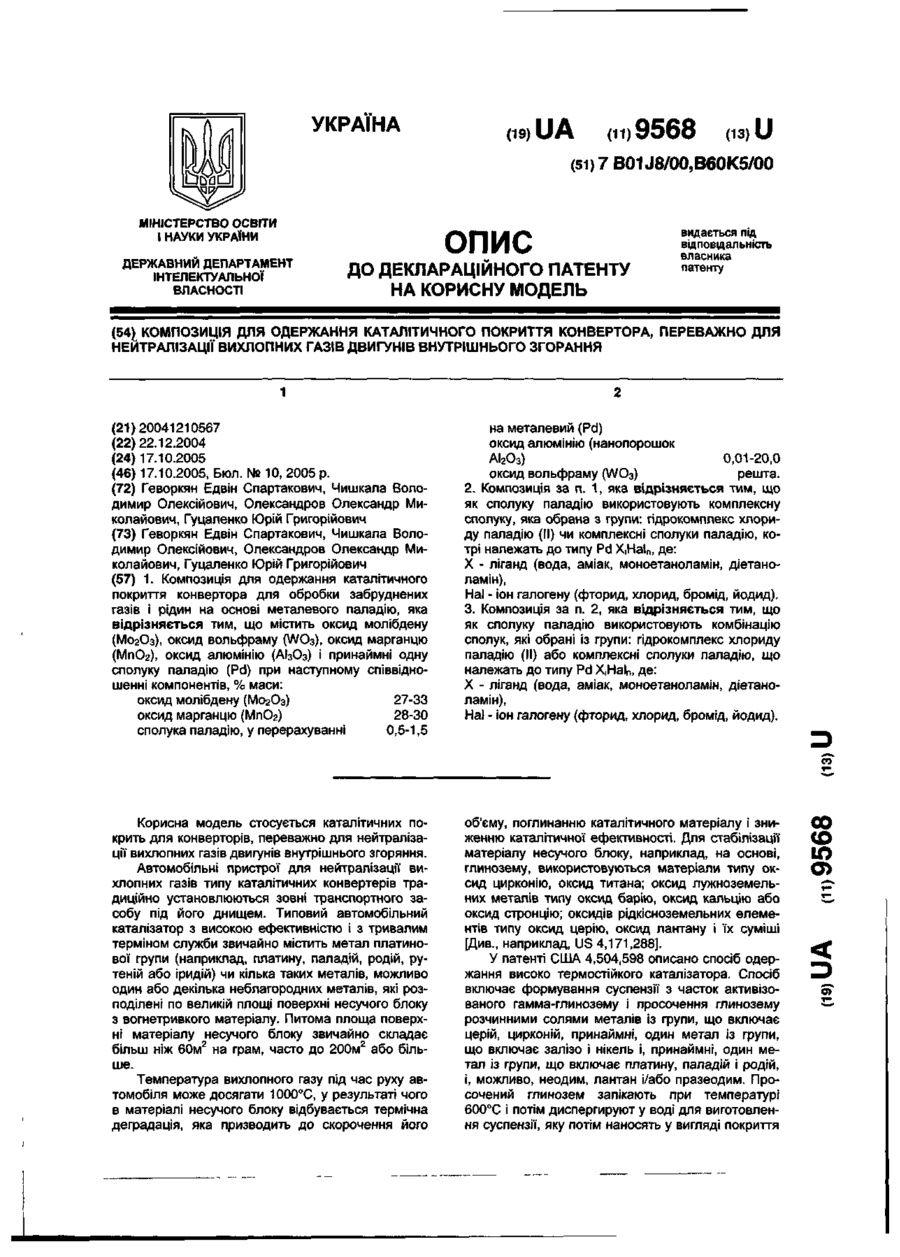

1. Композиція для одержання каталітичного покриття конвертора для обробки забруднених газів і рідин на основі металевого паладію, яка відрізняється тим, що містить оксид молібдену (Мо2О3), оксид вольфраму (WO3), оксид марганцю (МnО2), оксид алюмінію (Аl3О3) і принаймні одну сполуку паладію (Pd) при наступному співвідношенні компонентів, % маси: оксид молібдену (Мо2О3) 27-33 оксид марганцю...

Номер патенту: 7612

Опубліковано: 15.06.2005

Автори: Клюєв Андрій Петрович, Клюєв Сергій Петрович, Шпаковскій Вадім

МПК: C23C 2/04

Мітки: плавлення, спеціальних, покривний, флюс, латуней, алюмінієвих

Формула / Реферат:

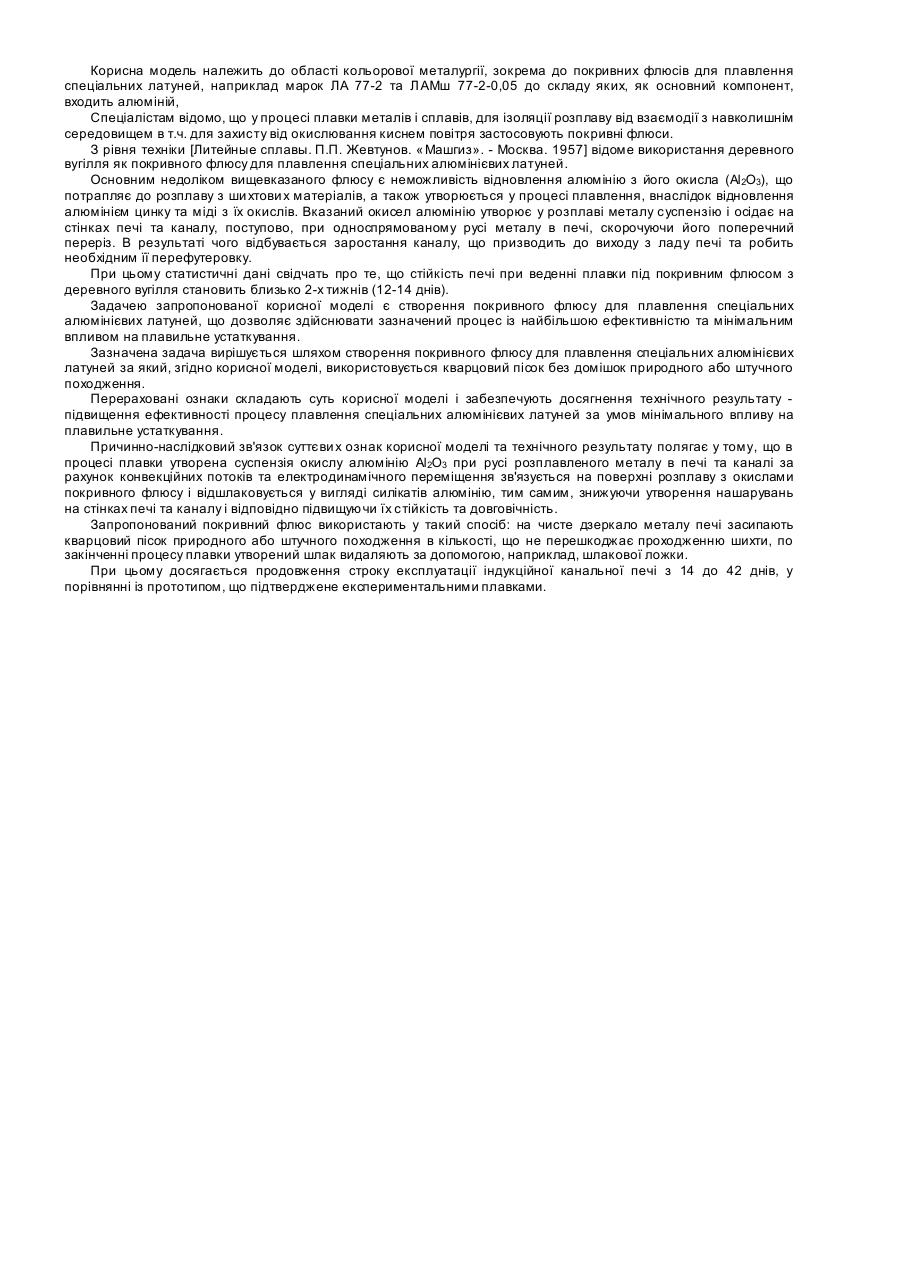

Покривний флюс для плавлення спеціальних алюмінієвих латуней, який відрізняється тим, що включає кварцовий пісок без домішок, природного або штучного походження.

Номер патенту: 46752

Опубліковано: 17.06.2002

Автор: УІНГ Родні Джорж

МПК: C23C 10/48, C23C 10/58, C23C 10/50 ...

Мітки: спосіб, ренію, вмістом, високим, алітування, сплаву, жароміцного

Формула / Реферат:

1. Спосіб алітування жароміцного сплаву з високим вмістом ренію, який відрізняється тим, що включає етап модифікування поверхні жароміцного сплаву з високим вмістом ренію шляхом нанесення шару хрому або кобальту на цю поверхню та її термообробку для забезпечення дифундування хрому або кобальту на цю поверхню для зниження вмісту ренію в ній, та включають етап алітування жароміцного сплаву з високим вмістом ренію з утворенням алюмінідного...

Номер патенту: 18953

Опубліковано: 25.12.1997

Автори: Артьомов Володимир Васильович, Ткач Валер'ян Іванович, Пархоменко Віктор Валентинович, Сергєєв Віктор Володимирович, Руліков Віктор Володимирович, Проскуркін Євгеній Васильович, Щербак Олександр Семенович, Коровайний Сергій Федорович, Дем'янова Людміла Іванівна, Хаустов Георгій Йосипович

МПК: C23C 2/04, C23C 2/36, C23C 2/06 ...

Мітки: нанесення, сплавів, цинку, циліндричних, зовнішню, агрегат, поверхню, покриття, виробів, алюмінію, довгомірних

Формула / Реферат:

Агрегат для нанесення покрытий из цинка, алюминия и их сплавов на наружную поверхность длинномерных цилиндрических изделий, включающий последовательно установленные механизм размотки бунта, камеры нагрева и охлаждения в восстановительной защитной среде, установку для нанесения покрытия, устройство водяного охлаждения, а также механизм намотки длинномерных цилиндрических изделий в бунт, отличающийся тем, что агрегат дополнительно снабжен...

Номер патенту: 20040

Опубліковано: 25.12.1997

Автори: Кокоріна Олена Клавдіївна, Хаустов Георгій Йосипович, Ткач Валер'ян Іванович, Сергеєв Віктор Володимирович, Перехрестова Валентина Іванівна, Норвилло Надія Юріївна, Крайник Ярослав Іванович, Руліков Віктор Володимирович, Полешко Юрій Павлович, Пісарев Юрій Григорович, Проскуркін Євгеній Васильович, Пархоменко Віктор Валентинович

МПК: C23C 2/06, C23C 2/04, C23C 2/36 ...

Мітки: цинку, поверхні, отримання, сплавів, покриття, довгомірних, циліндричних, спосіб, алюмінію, зовнішній, виробів

Формула / Реферат:

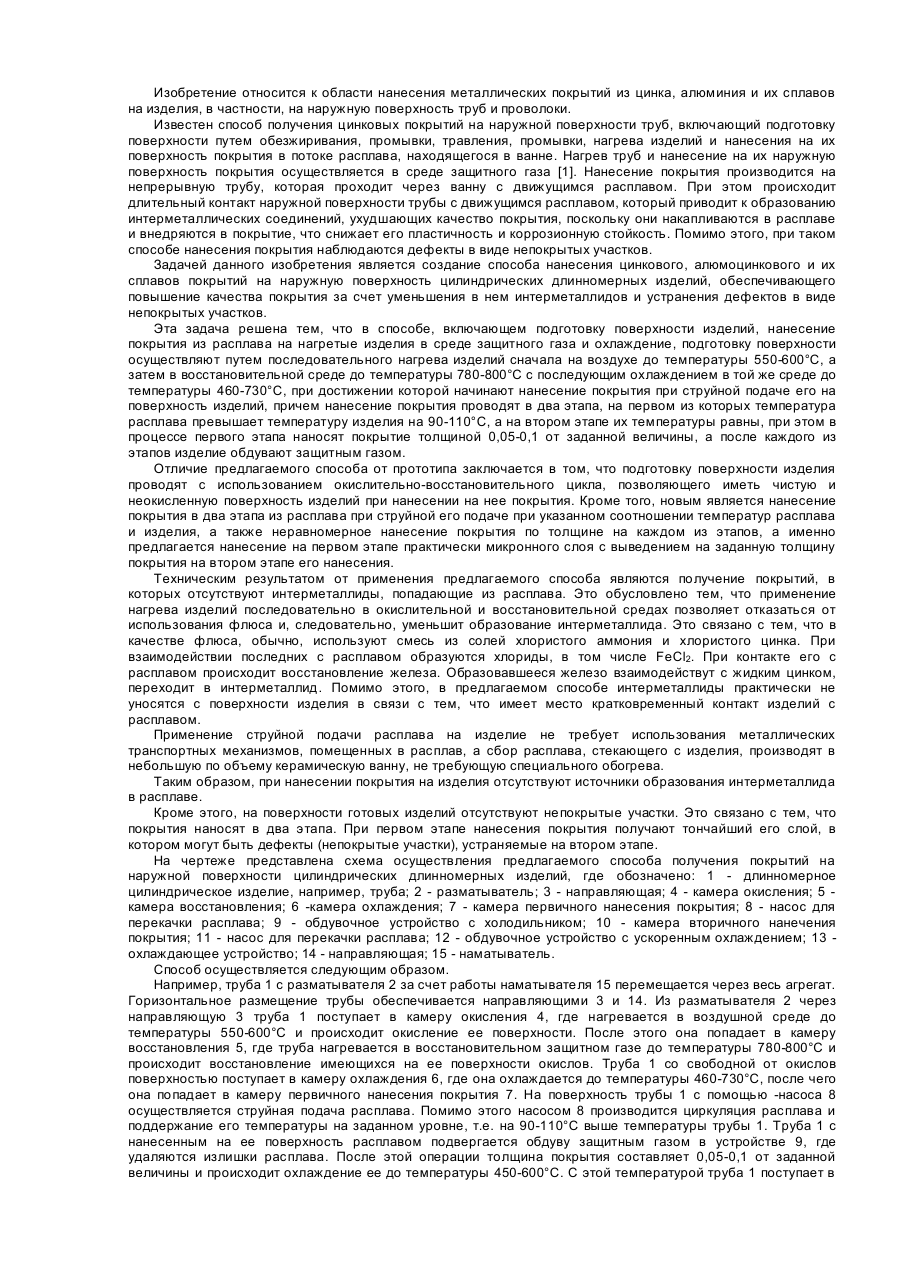

Способ получения покрытия из цинка, алюминия и их сплавов на наружной поверхности цилиндрических длинномерных изделий, включающий подготовку поверхности изделий, нанесение покрытия на нагретое изделие из расплава в среде защитного газа и охлаждение, отличающийся тем, что подготовку поверхности осуществляют путем последовательного нагрева изделий сначала на воздухе до температуры 550-600°С, а затем в восстановительной среде до температуры...

Номер патенту: 3766

Опубліковано: 27.12.1994

Автори: Проскуркін Євген Васильович, Хаустов Георгій Йосипович, Гладуш Василь Макарович, Мартинов Анатолій Павлович, Зехов Сергій Васильович, Мітніков Ілля Юхимович

МПК: C23C 2/04, C23C 2/06

Мітки: трубі, алюмоцинкового, сталеві, нанесення, покриття, склад

Формула / Реферат:

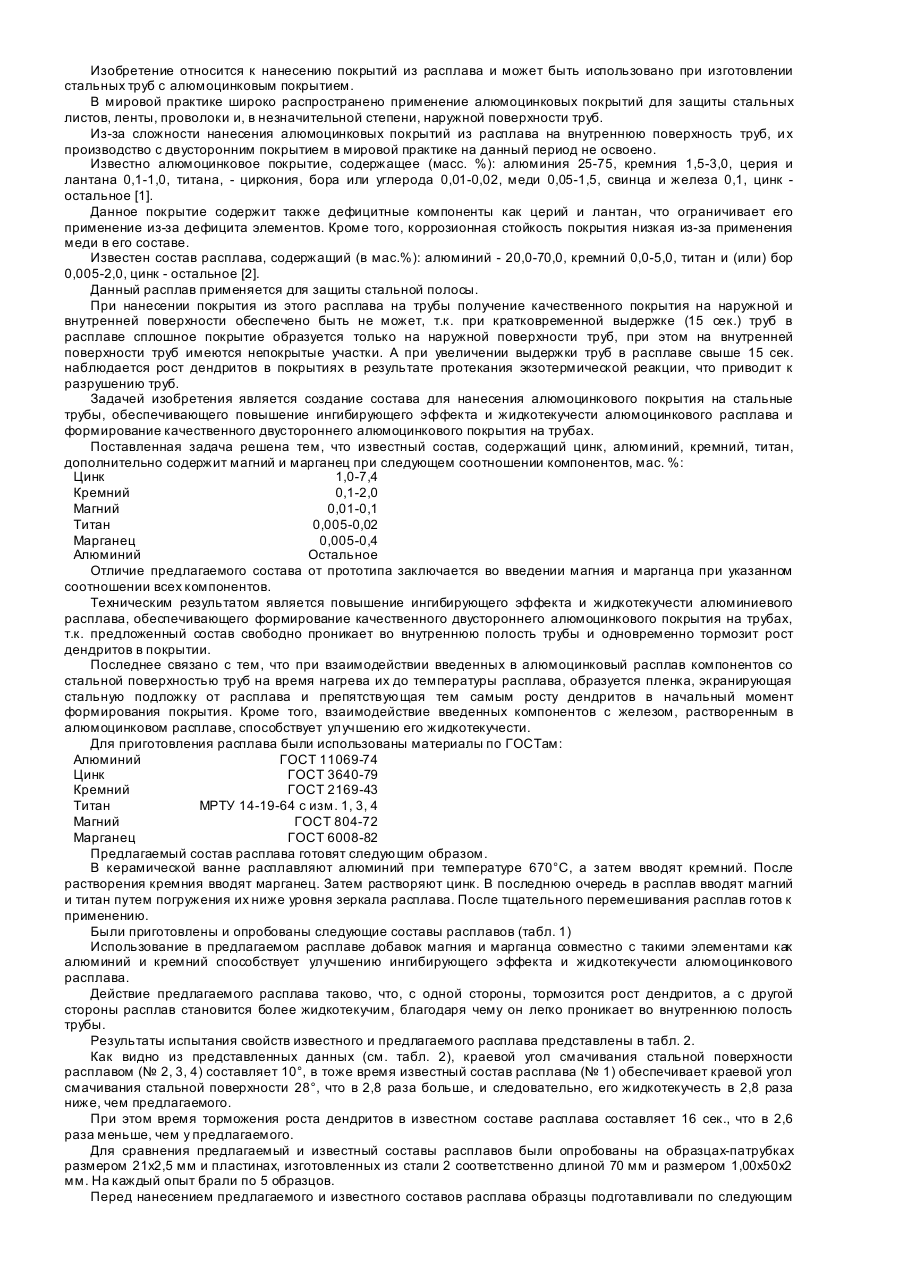

Состав для нанесения алюмоцинкового покрытия на стальные трубы, содержащий алюминий, цинк, кремний и титан, отличающийся тем, что он дополнительно содержит марганец и магний при следующем соотношении компонентов, мас. %: Цинк 1,0-7,4 Кремний 0,1-2,0 Магний 0,01-0,1 Титан 0,005-0,02 Марганец ...

Номер патенту: 3752

Опубліковано: 27.12.1994

Автори: Проскуркін Євген Васильович, Багаутдінов Анас Ахатовіч, Вєдєрніков Алєксандр Константіновіч,, Гладуш Василь Макарович, Сухомлін Андрій Іванович, Мітніков Ілля Юхимович, Зехов Сергій Васильович, Власова Валентина Петрівна

МПК: C23C 2/06, C23C 2/04

Мітки: алюмоцинкового, сталеві, склад, нанесення, вироби, покриття

Формула / Реферат:

Состав для нанесения алюмоцинкового покрытия на стальные изделия, преимущественно на трубы, содержащий цинк, алюминий, кремний и титан, отличающийся тем, что он дополнительно содержит свинец и магний при следующем соотношении компонентов, мас. %: алюминий 30-90 кремний 0,2-2,0 титан 0,005-0,02 магний 0,01-0,1 ...
