Робочий орган культиватора

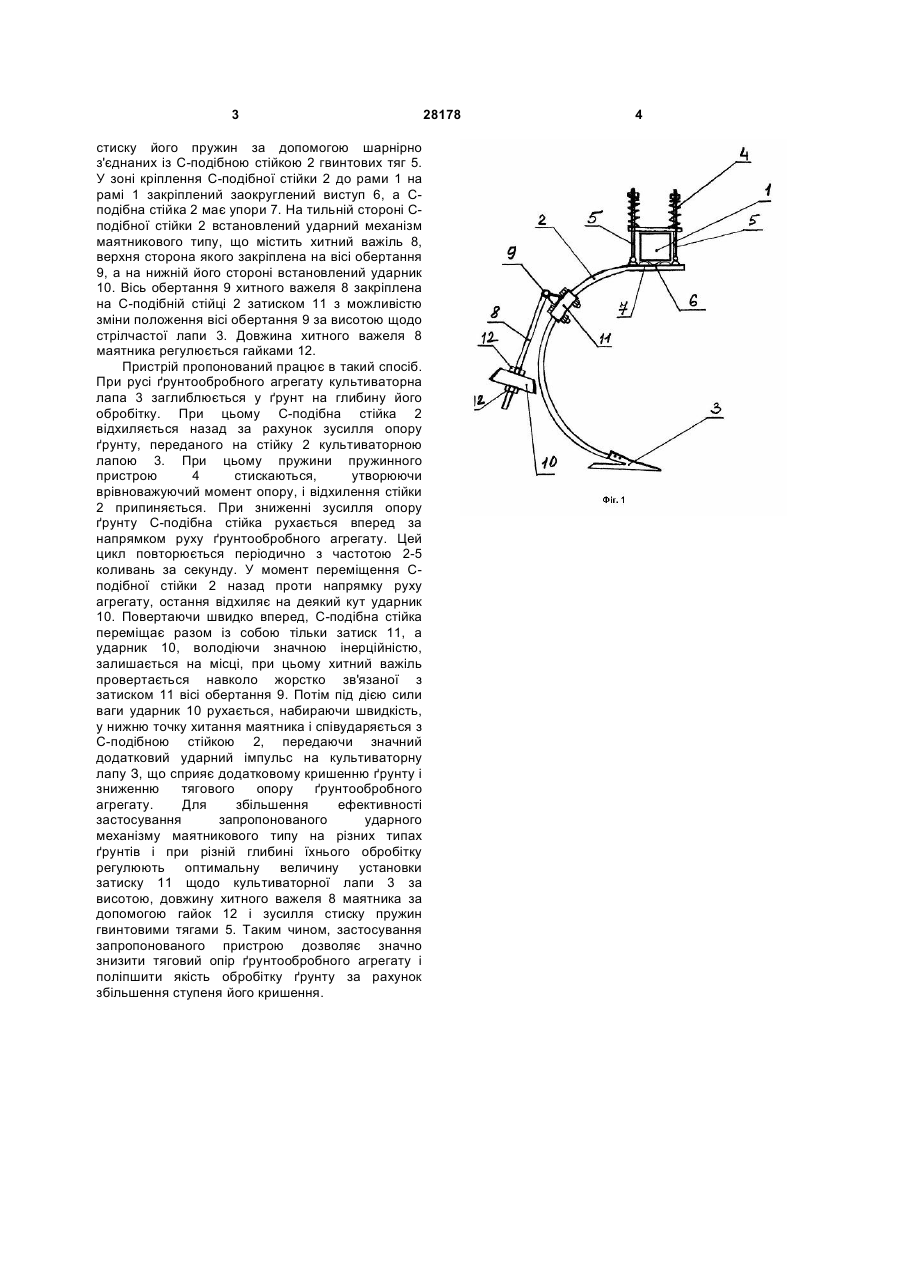

Робочий орган культиватора, що містить раму, підпружинену С-подібну стійку і стрілчасту лапу, 3 стиску його пружин за допомогою шарнірно з'єднаних із С-подібною стійкою 2 гвинтових тяг 5. У зоні кріплення С-подібної стійки 2 до рами 1 на рамі 1 закріплений заокруглений виступ 6, а Сподібна стійка 2 має упори 7. На тильній стороні Сподібної стійки 2 встановлений ударний механізм маятникового типу, що містить хитний важіль 8, верхня сторона якого закріплена на вісі обертання 9, а на нижній його стороні встановлений ударник 10. Вісь обертання 9 хитного важеля 8 закріплена на С-подібній стійці 2 затиском 11 з можливістю зміни положення вісі обертання 9 за висотою щодо стрілчастої лапи 3. Довжина хитного важеля 8 маятника регулюється гайками 12. Пристрій пропонований працює в такий спосіб. При русі ґрунтообробного агрегату культиваторна лапа 3 заглиблюється у ґрунт на глибину його обробітку. При цьому С-подібна стійка 2 відхиляється назад за рахунок зусилля опору ґрунту, переданого на стійку 2 культиваторною лапою 3. При цьому пружини пружинного пристрою 4 стискаються, утворюючи врівноважуючий момент опору, і відхилення стійки 2 припиняється. При зниженні зусилля опору ґрунту С-подібна стійка рухається вперед за напрямком руху ґрунтообробного агрегату. Цей цикл повторюється періодично з частотою 2-5 коливань за секунду. У момент переміщення Сподібної стійки 2 назад проти напрямку руху агрегату, остання відхиляє на деякий кут ударник 10. Повертаючи швидко вперед, С-подібна стійка переміщає разом із собою тільки затиск 11, а ударник 10, володіючи значною інерційністю, залишається на місці, при цьому хитний важіль провертається навколо жорстко зв'язаної з затиском 11 вісі обертання 9. Потім під дією сили ваги ударник 10 рухається, набираючи швидкість, у нижню точку хитання маятника і співударяється з С-подібною стійкою 2, передаючи значний додатковий ударний імпульс на культиваторну лапу З, що сприяє додатковому кришенню ґрунту і зниженню тягового опору ґрунтообробного агрегату. Для збільшення ефективності застосування запропонованого ударного механізму маятникового типу на різних типах ґрунтів і при різній глибині їхнього обробітку регулюють оптимальну величину установки затиску 11 щодо культиваторної лапи 3 за висотою, довжину хитного важеля 8 маятника за допомогою гайок 12 і зусилля стиску пружин гвинтовими тягами 5. Таким чином, застосування запропонованого пристрою дозволяє значно знизити тяговий опір ґрунтообробного агрегату і поліпшити якість обробітку ґрунту за рахунок збільшення ступеня його кришення. 28178 4
