Грунтообробний робочий орган культиватора кпе

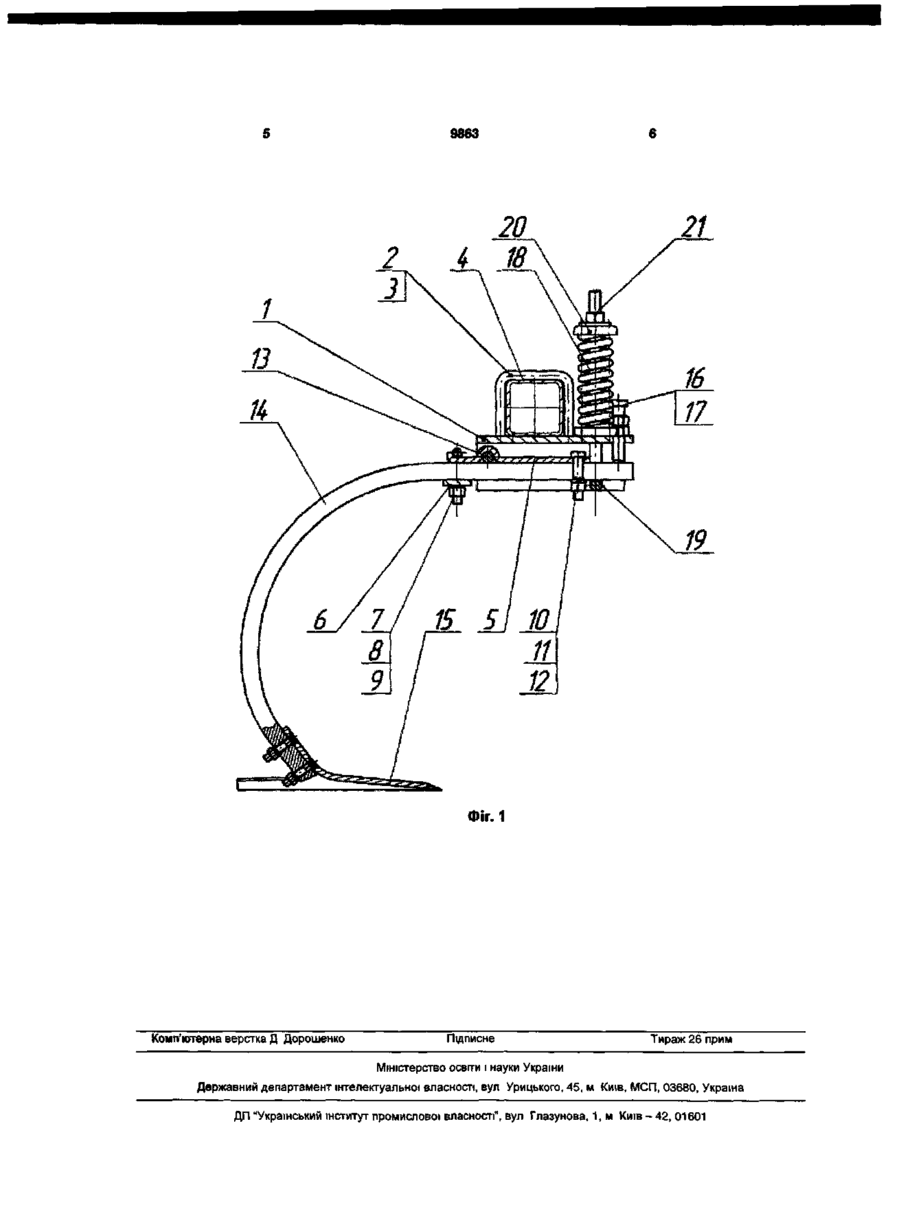

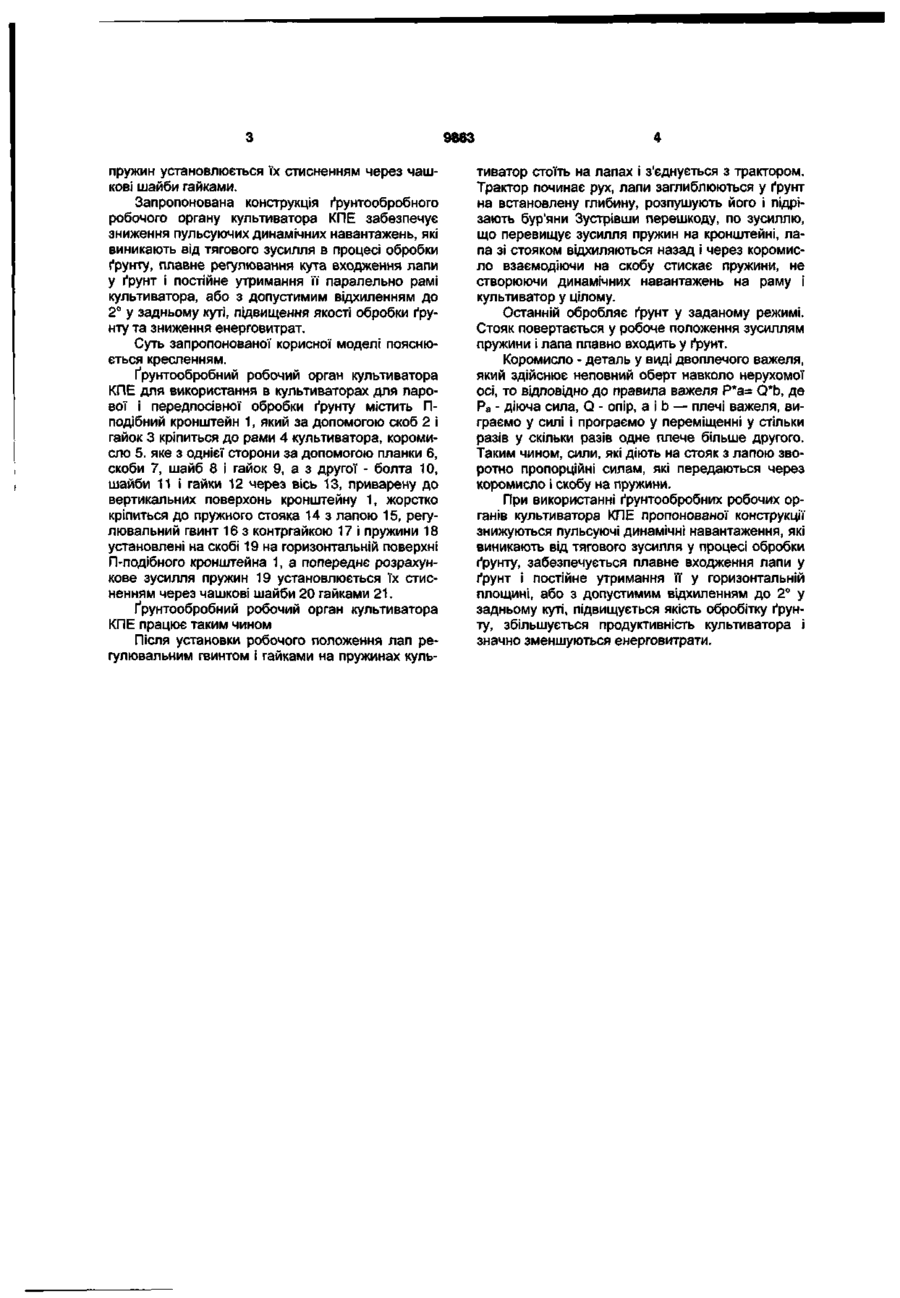

Ґрунтообробний робочий орган культиватора, що містить пружний стояк з лапою, кронштейн, пружини, встановлені на скобі, та регулювальний гвинт, який відрізняється тим, що містить П подібний кронштейн, який за допомогою скоб і гайок кріпиться до рами культиватора, коромисло, яке з однієї сторони за допомогою планки, скоби, шайб і гайок, а з другої - болта, шайби і гайки через вісь, приварену до вертикальних поверхонь кронштейна, жорстко кріпиться до пружного стояка з лапою, а регулювальний гвинт з контргайкою та пружини, чашкові шайби, що установлені на скобі, розміщені на горизонтальній поверхні П-подібного кронштейна Корисна модель відноситься до галузі сільськогосподарського машинобудування, а саме стосується конструкції ґрунтообробного робочого органу культиватора і може бути використана для парової і передпосівної обробки ґрунту у сільському та лісовому господарствах Відомий ґрунтообробний робочий орган, який вміщує раму, шарнірно з'єднаний з нею стояк з розрихлюючим елементом, що розрихлює і пружину, шарнірно зв'язану з рамою і стояком, причому шарнір з'єднання пружини з рамою розташовано спереду шарніру з'єднання пружини зі стояком Рама обладнана упором для взаємодії зі стояком, а пружина має гвинтовий механізм регулювання її натягу, при цьому пружина виконана плоскою, Sподібною, а упор виконано регульованим [а с СРСР № 1568912] Недоліком даного робочого органу є те, що ДІЮЧІ на робочій орган значні пульсуючі динамічні навантаження змінюють кут входження розрихлюючого елементу в ґрунт, що знижує якість обробітку ґрунту і підвищує енерговитрати Найбільш близьким аналогом робочого органу, що заявляється, вибраним як прототип, є ґрунтообробний робочий орган культиватора КПЕ-3,8 [Культиватор КПЕ-3,8 (Проспект) AT "Точмаш" Донецьк - 2002 - 1 с ] , який вміщує пружний стояк з лапою, що з'єднується з рамою кронштейном і тримачем, шарнірно зв'язаним з ним, регулювальний гвинт, пружини на скобі, упор Загальними суттєвими ознаками відомого ґрунтообробного робочого органу і того, що заявляється, є пружний стояк з лапою, кронштейн, пружини встановлені на скобі та регулювальний гвинт Недоліком даного робочого органу є те, що ДІЮЧІ на робочій орган значні пульсуючі динамічні навантаження змінюють кут входження розрихлюючого елементу в ґрунт, що знижує якість обробітку ґрунту і підвищує енерговитрати В основу корисної моделі поставлена задача удосконалення конструкції ґрунтообробного робочого органу, яка дозволяє знизити пульсуючі динамічні навантаження, що виникають від тягового зусилля, підвищити якість обробки ґрунту, знизити енерговитрати Пропонована конструкція ґрунтообробного робочого органу значно спрощена і забезпечує зниження пульсуючих динамічних навантажень, які виникають від тягового зусилля в процесі обробки ґрунту і забезпечує плавне регулювання кута входження лапи в ґрунт і постійне утримання й у горизонтальній площині, або з допустимим відхиленням до 2° у задньому куті Поставлена задача вирішується тим, що пропонований ґрунтообробний робочий орган культиватора КПЕ, містить П-подібний кронштейн, який за допомогою скоб і гайок кріпиться до рами культиватора, коромисло, яке з однієї сторони за допомогою планки, скоби, шайб і гайок, а з другої болта, шайби і гайки через вісь, приварену до вертикальних поверхонь кронштейну, жорстко кріпиться до пружного стояка з лапою, регулювальний гвинт з контргайкою і пружини установлені на скобі на горизонтальній поверхні П-подібного кронштейна, а попереднє розрахункове зусилля CO со 00 О) О) 9663 пружин установлюється їх стисненням через чашкові шайби гайками. Запропонована конструкція ґрунтообробного робочого органу культиватора КПЕ забезпечує зниження пульсуючих динамічних навантажень, які виникають від тягового зусилля в процесі обробки ґрунту, плавне регулювання кута входження лапи у ґрунт і постійне утримання її паралельно рамі культиватора, або з допустимим відхиленням до 2° у задньому куті, підвищення якості обробки ґрунту та зниження енерговитрат. Суть запропонованої корисної моделі пояснюється кресленням. Ґрунтообробний робочий орган культиватора КПЕ для використання в культиваторах для парової і передпосівної обробки ґрунту містить Пподібний кронштейн 1, який за допомогою скоб 2 і гайок 3 кріпиться до рами 4 культиватора, коромисло 5. яке з однієї сторони за допомогою планки 6, скоби 7, шайб 8 і гайок 9, а з другої - болта 10, шайби 11 і гайки 12 через вісь 13, приварену до вертикальних поверхонь кронштейну 1, жорстко кріпиться до пружного стояка 14 з лапою 15, регулювальний гвинт 16 з контргайкою 17 і пружини 18 установлені на скобі 19 на горизонтальній поверхні П-подібного кронштейна 1, а попереднє розрахункове зусилля пружин 19 установлюється їх стисненням через чашкові шайби 20 гайками 21. Ґрунтообробний робочий орган культиватора КПЕ працює таким чином Після установки робочого положення лап регулювальним гвинтом і гайками на пружинах куль тиватор стоїть на лапах і з'єднується з трактором. Трактор починає рух, лапи заглиблюються у ґрунт на встановлену глибину, розпушують його і підрізають бур'яни Зустрівши перешкоду, по зусиллю, що перевищує зусилля пружин на кронштейні, лапа зі стояком відхиляються назад і через коромисло взаємодіючи на скобу стискає пружини, не створюючи динамічних навантажень на раму і культиватор у цілому. Останній обробляє ґрунт у заданому режимі. Стояк повертається у робоче положення зусиллям пружини і лапа плавно входить у ґрунт. Коромисло - деталь у виді двоплечого важеля, який здійснює неповний оберт навколо нерухомої осі, то відповідно до правила важеля Р*а= Q*b, де Ра - діюча сила, Q - опір, а і b — плечі важеля, виграємо у силі і програємо у переміщенні у стільки разів у скільки разів одне плече більше другого. Таким чином, сили, які діють на стояк з лапою зворотно пропорційні силам, які передаються через коромисло і скобу на пружини. При використанні ґрунтообробних робочих органів культиватора КПЕ пропонованої конструкції знижуються пульсуючі динамічні навантаження, які виникають від тягового зусилля у процесі обробки фунту, забезпечується плавне входження лапи у ґрунт і постійне утримання її у горизонтальній площині, або з допустимим відхиленням до 2° у задньому куті, підвищується якість обробітку ґрунту, збільшується продуктивність культиватора і значно зменшуються енерговитрати. 9863 ФІГ. 1 Комп'ютерна верстка Д Дорошенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
