Спосіб збільшення витрати речовини через насадку
Номер патенту: 28295
Опубліковано: 10.12.2007
Автори: Чорний Анатолій Петрович, Колотило Віктор Дмитрович, Моісеєнко Анжела Борисівна, Хільський В'ячеслав Петрович
Формула / Реферат
1. Спосіб збільшення витрати речовини через насадку, що полягає у збільшенні коефіцієнта витрати
, який відрізняється тим, що зону вакууму та стиснутого поперечного перерізу струмини речовини, що протікає через насадку, сполучають із порожниною перед насадкою або навколо неї.
2. Спосіб за п. 1, який відрізняється тим, що сполучення зони вакууму та стиснутого поперечного перерізу струмини речовини в насадці сполучають із порожниною перед насадкою або навколо неї через запірний пристрій, наприклад, зворотний клапан або керований вентиль.
Текст

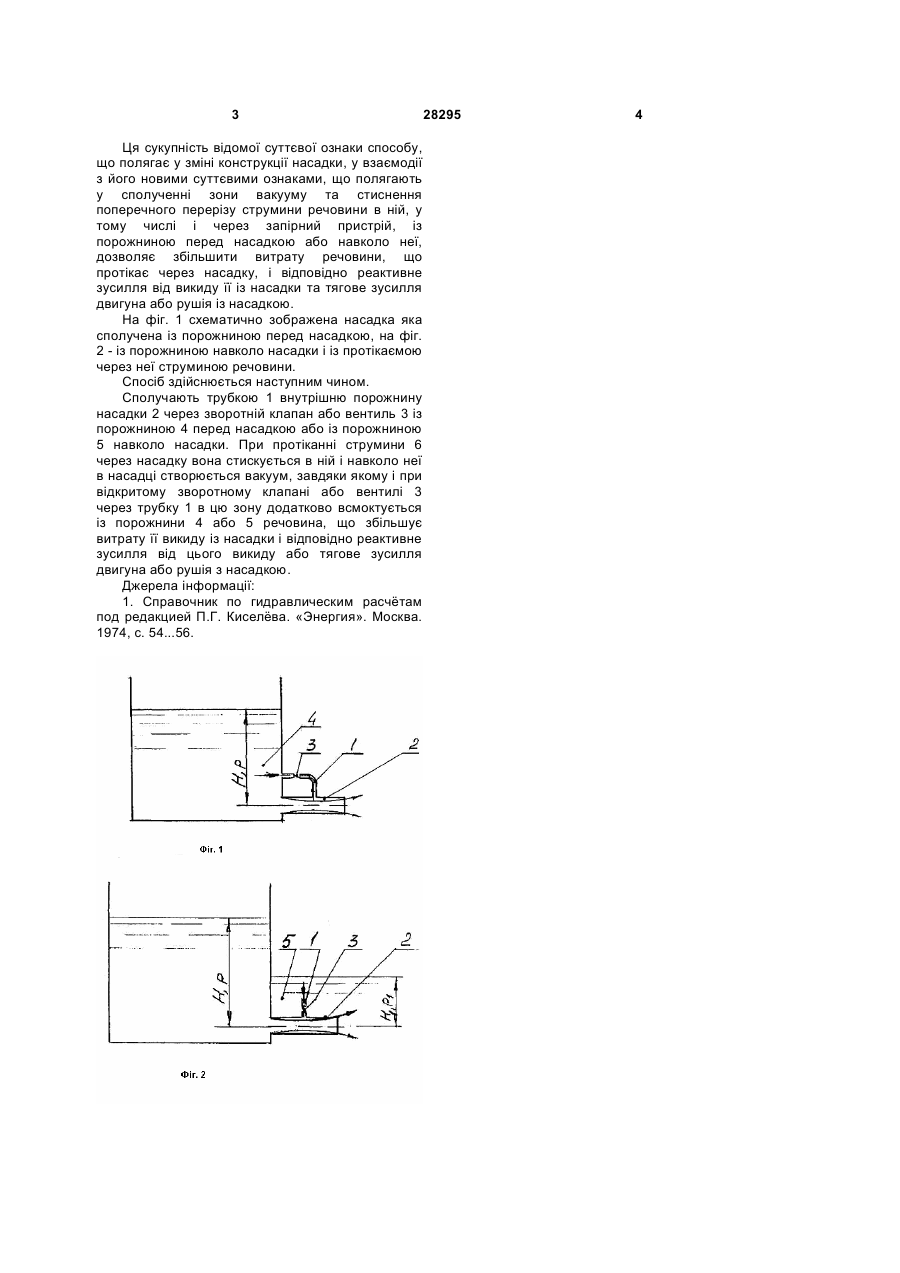

1. Спосіб збільшення витрати речовини через насадку, що полягає у збільшенні коефіцієнта 3 Ця сукупність відомої суттєвої ознаки способу, що полягає у зміні конструкції насадки, у взаємодії з його новими суттєвими ознаками, що полягають у сполученні зони вакууму та стиснення поперечного перерізу струмини речовини в ній, у тому числі і через запірний пристрій, із порожниною перед насадкою або навколо неї, дозволяє збільшити витрату речовини, що протікає через насадку, і відповідно реактивне зусилля від викиду її із насадки та тягове зусилля двигуна або рушія із насадкою. На фіг. 1 схематично зображена насадка яка сполучена із порожниною перед насадкою, на фіг. 2 - із порожниною навколо насадки і із протікаємою через неї струминою речовини. Спосіб здійснюється наступним чином. Сполучають трубкою 1 внутрішню порожнину насадки 2 через зворотній клапан або вентиль 3 із порожниною 4 перед насадкою або із порожниною 5 навколо насадки. При протіканні струмини 6 через насадку вона стискується в ній і навколо неї в насадці створюється вакуум, завдяки якому і при відкритому зворотному клапані або вентилі 3 через трубку 1 в цю зону додатково всмоктується із порожнини 4 або 5 речовина, що збільшує витрату її викиду із насадки і відповідно реактивне зусилля від цього викиду або тягове зусилля двигуна або рушія з насадкою. Джерела інформації: 1. Справочник по гидравлическим расчётам под редакцией П.Г. Киселёва. «Энергия». Москва. 1974, с. 54...56. 28295 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for increase of substance flow rate through nozzle
Автори англійськоюChornyi Anatolii Petrovych, Kolotilo Viktor Dmytrovych, Khilskyi Viacheslav Petrovych, Moiseienko Anzhela Borysivna
Назва патенту російськоюСпособ увеличения расхода вещества через насадку
Автори російськоюЧерный Анатолий Петрович, Чорный Анатолий Петрович, Колотило Виктор Дмитриевич, Хильский Вячеслав Петрович, Моисеенко Анжела Борисовна
МПК / Мітки
МПК: E03C 1/00
Мітки: витрати, речовини, спосіб, насадку, збільшення
