Пристрій для комутації електричних ланцюгів

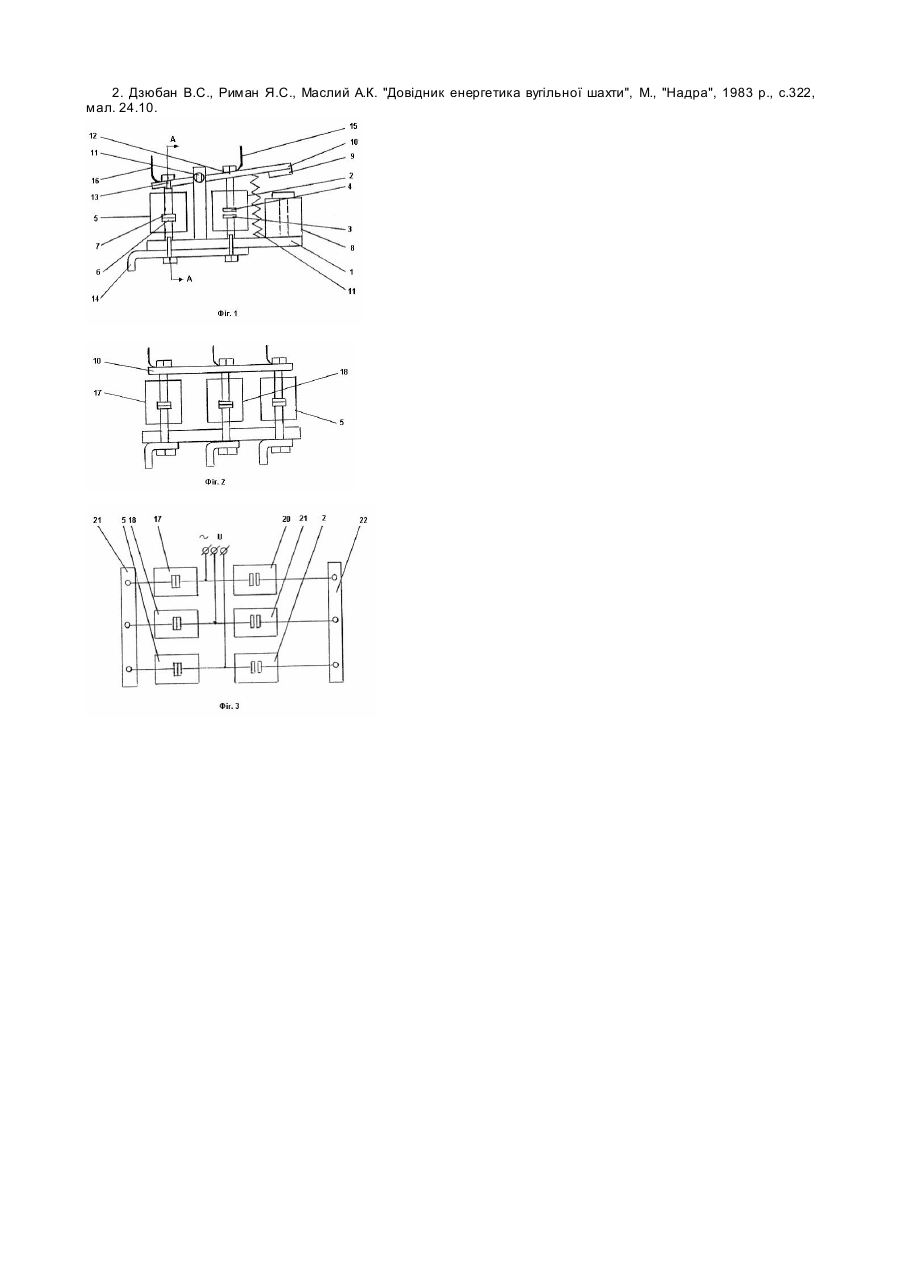

Корисна модель відноситься до електротехніки і може бути використана для керування двошвидкісними електродвигунами, а також для послідовного підключення електроприймачів до джерела чи живлення, як перемикач чергування фаз. Відомо перемикаючий пристрій, що містить два тумблери, з'єднаних між собою запірним елементом у вигляді двоплечого важеля, на кінцях якого виконані вирізи [1]. Цей перемикаючий пристрій не може виконувати функції керування двошвидкісними електродвигунами, не дозволяє автоматичне переключення тумблерів, а запірний елемент виконує тільки для функції блокировки. Відомий також пристрій для комутації електричних ланцюгів, співпадаючих з пропонованою корисною моделлю по більшості основних ознак, утримуючий основу, на якій установлені вакуумна камера й електромагнітний привід, рухомий якір якого нерухомо з'єднаний з важелем, закріплений на осі і взаємодіючим із пружиною, механічно з'єднаному з рухливим контактом згаданої камери [2]. Такий пристрій для комутації електричних ланцюгів може керувати тільки одним електроприймачем. Для керування двома електроприймачами, наприклад, двошвидкісними електродвигунами потрібно два комутаційних апарати з механічною й електричною блокіровками між ними. Це різко збільшує габарити пристрою і час переключення режиму роботи, а також знижує їхню експлуатаційну надійність. Задачею дійсної корисної моделі є зменшення габаритів, розширення функціональних можливостей і підвищення надійності роботи пристрою для комутації електричних ланцюгів. Для цього, у відомому пристрої для комутації електричних ланцюгів, що містить основу на якій установлені вакуумна камера і електромагнітний привід, рухливий якір якого нерухомо з'єднаний з важелем, встановленим на осі і взаємодіючим із пружиною і механічно з'єднаному з рухомим контактом згаданої камери, згідно винаходу пристрій містить другу вакуумну камеру, рухомий контакт якої механічно з'єднати з важелем так, що при розімкнутих контактах першої вакуумної камери контакти другої вакуумної камери замкнуті, і, навпаки, при замкнути х контактах першої вакуумної камери контакти другої вакуумної камери розімкнуті. Перераховані вище суттєві ознаки корисної моделі відмінні від прототипу, є необхідні і достатні у всіх випадках, на яких поширюється обсяг правової охорони корисної моделі. Використання в пропонованому пристрої для комутації електричних ланцюгів другої вакуумної камери вирішує технічну задачу по різкому зниженню габаритів пристрою, тому що не потрібно другого аналогічного комутаційного апарата. Це дозволяє відмовитися від додаткової основи, електромагнітного приводу і важеля. Ме ханічне з'єднання рухомого контакту другої вакуумної камери з важелем дозволяє одним електромагнітним приводом здійснювати за максимально короткий час переключення джерела живлення з одного електроприймача на інший, і цілком виключити можливість одночасного включення контактів двох вакуумних камер. Пропонуються також рухливі контакти двох вакуумних камер закріпити на важелі на відстані від осі прямо пропорційному відстані між рухомими і нерухомими контактами кожної вакуумної камери в відключеному стані. Це дозволяє використовувати в пристрої вакуумні камери на два різних струми, що практично при тих же габаритах дозволяє здійснити керування двома електроприемниками різної потужності. Пропонується здійснювати електричне з'єднання між рухомими чи нерухомими контактами двох вакуумних камер. Це скорочує габарити пристрою і підвищує його надійність. Пропонований пристрій для комутації електричних ланцюгів може бути виконаний в двофазному чи трифазному виконанні, що розширює його функційні можливості. Пропонована корисна модель пояснюється кресленнями, де: - на фіг.1 показаний пристрій для комутації електричних ланцюгів зі сторони однієї фази; - на фіг.2 - у перерізі А-А з боку замкнутих контактів вакуумних камер; - на фіг.3 - електрична схема для трифазного варіанта. Пристрій для комутації електричних ланцюгів складається з основи 1, на який закріплена вакуумна камера 2 з нерухомим контактом 3 і рухомим контактом 4. На тій же основі 1 закріплена друга вакуумна камера 5 з нерухомим контактом 6 і рухомим контактом 7. Закріплений на основі 1 електромагнітний привід 8 має рухливий якір 9, що нерухомо з'єднаний з важелем 10, взаємодіючим із пружиною 11. Важіль 10 рухливо закріплений на осі 11 а, рухливі контакти 4 і 7 вакуумних камер 2 і 5 механічно з'єднані в тапках 12 і 13 з важелем 10. Нерухомі контакти 3і 6 електричне з'єднані між собою шиною 14, а рухомі контакти 4 і 7 з'єднані кожний окремо з гнучким електричним зв'язком 15 і 16. На фіг.2 і 3 показані вакуумні камери 5, 17 і 18 із замкнутими контактами, а на фіг.3 також вакуумні контакти 6, 19 і 20. Вакуумні камери 5, 17 і 18 підключені до електроприймача 21, а вакуумні камери 2, 19 і 20 до електроприймача 22. Пристрій для комутації електричних ланцюгів працює наступним чином. При подачі робочої напруги на пристрій електроприймача 21 через замкнуті контакти вакуумних камер 5, 17 і 18 одержує живлення. У якості електроприймача 21 може бути одна з обмоток двох швидкісного електродвигуна. Для підключення іншого електроприемника (другої обмотки електродвигуна), наприклад, 22, подається харчування на електромагнітний привід 8, рухомий якір 9 притягається і через важіль 10 розмикає контакти вакуумних камер 5, 17 і 18 і після цього замикає контакти вакуумних камер 2, 19 і 20. При такому пристрої для комутації електричних ланцюгів завжди надійно забезпечується блокування від одночасного включення на робочу напругу дво х електроприемников, а також зводиться до мінімуму час у діапазоні від відключення одного електроприемника і включення іншого. Якщо потрібно керувати електроприймачами потужності, наприклад, на струми 250 і 400 А, то в залежності від розчину між нерухомими і рухомими контактами вакуумних камер у відключеному стані вибирають довжину плеча для камери 2 у розмірі 11 і 12, а для камери 5 - плече в розмірі 11 і 13, що прямо пропорційні величині зазору між контактами. Джерела інформації: 1. Авторське посвідчення СРСР №725101, кл. Н01Н9/26, 1980p. 2. Дзюбан B.C., Риман Я.С., Маслий А.К. "Довідник енергетика вугільної шахти", М., "Надра", 1983 р., с.322, мал. 24.10.
