Пневмомеханічний висівний апарат

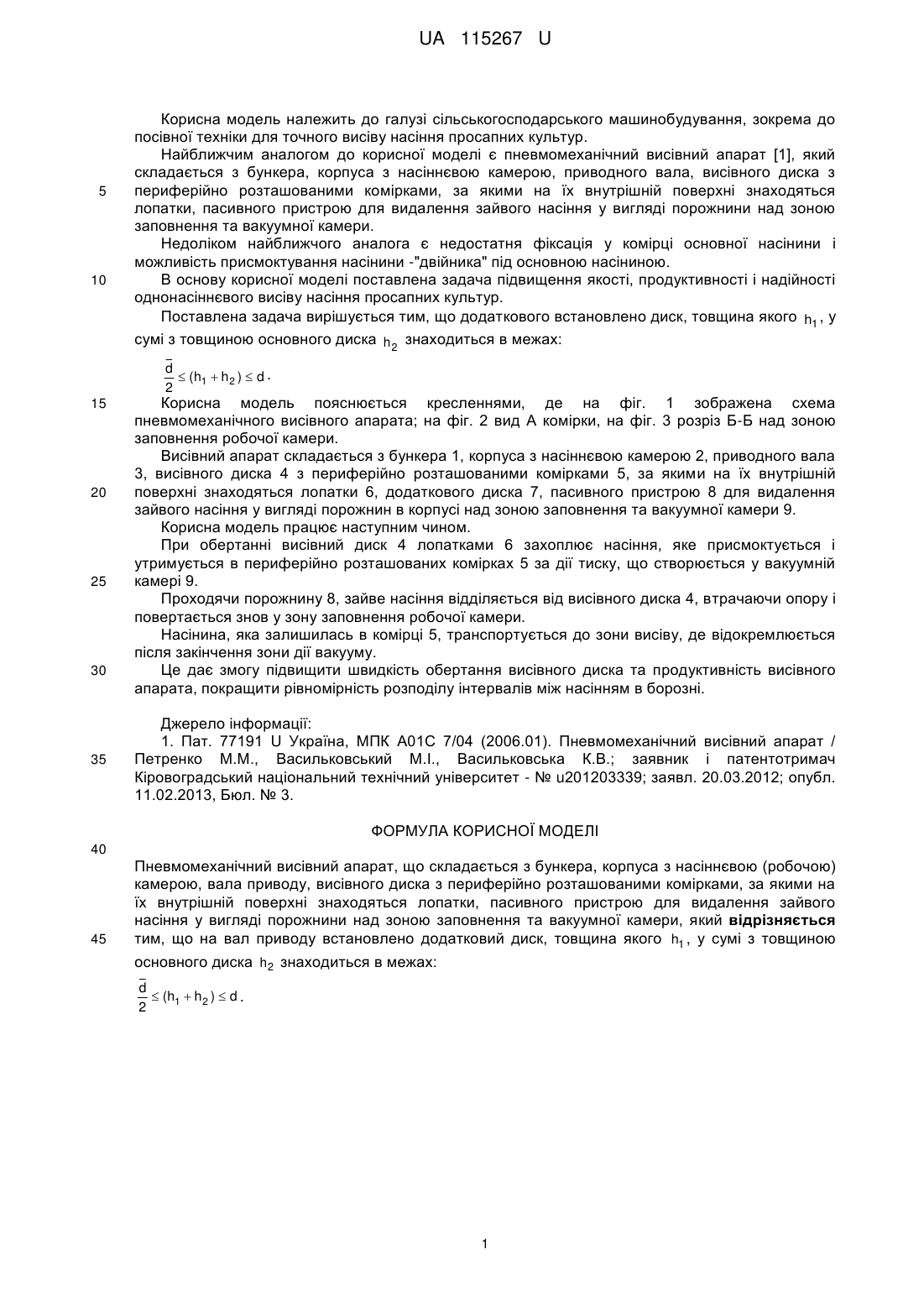

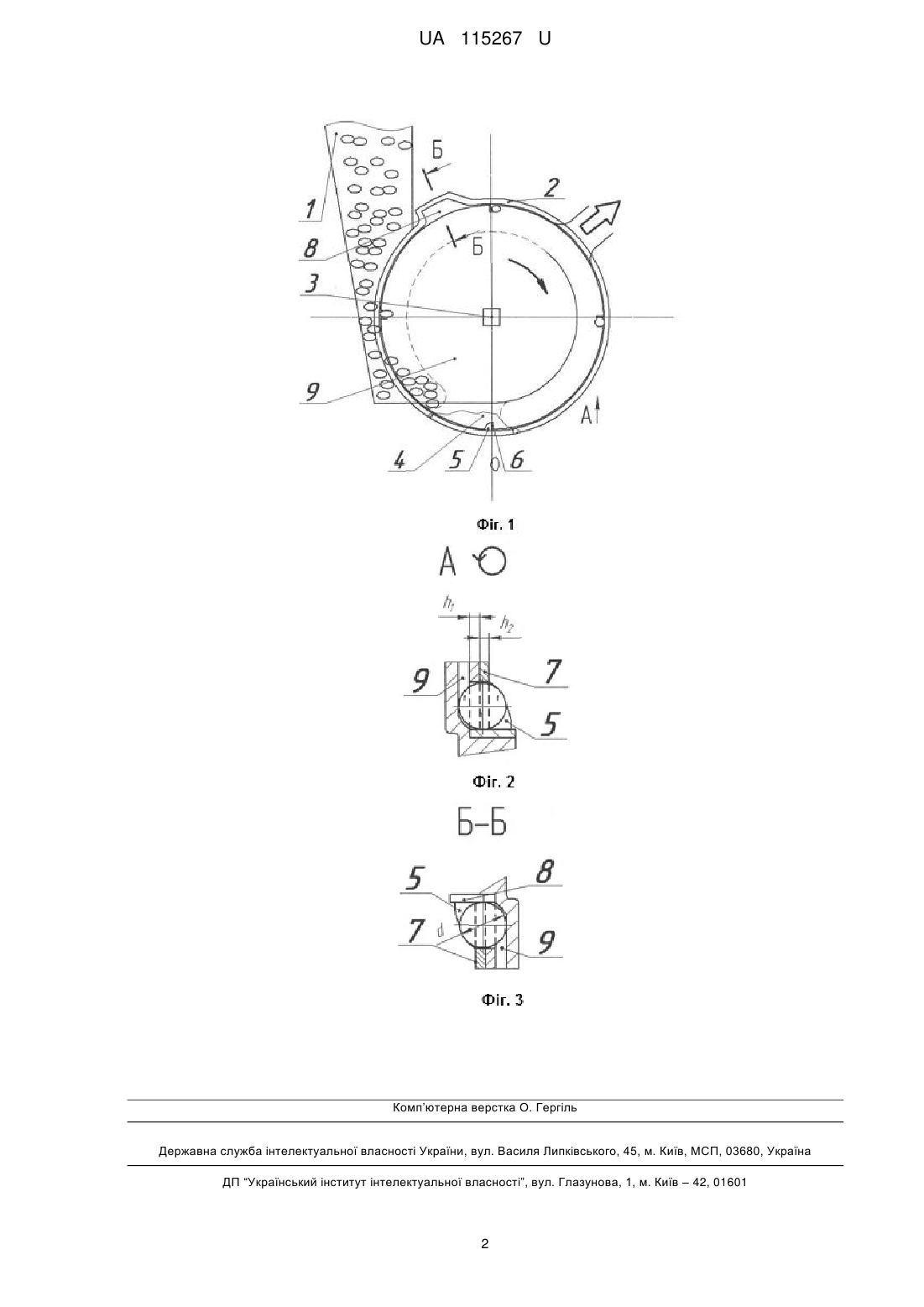

Реферат: Пневмомеханічний висівний апарат складається з бункера, корпуса з насіннєвою (робочою) камерою, вала приводу, висівного диска з периферійно розташованими комірками, за якими на їх внутрішній поверхні знаходяться лопатки, пасивного пристрою для видалення зайвого насіння у вигляді порожнини над зоною заповнення та вакуумної камери. На вал приводу встановлено додатковий диск. UA 115267 U (54) ПНЕВМОМЕХАНІЧНИЙ ВИСІВНИЙ АПАРАТ UA 115267 U UA 115267 U 5 10 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до посівної техніки для точного висіву насіння просапних культур. Найближчим аналогом до корисної моделі є пневмомеханічний висівний апарат [1], який складається з бункера, корпуса з насіннєвою камерою, приводного вала, висівного диска з периферійно розташованими комірками, за якими на їх внутрішній поверхні знаходяться лопатки, пасивного пристрою для видалення зайвого насіння у вигляді порожнини над зоною заповнення та вакуумної камери. Недоліком найближчого аналога є недостатня фіксація у комірці основної насінини і можливість присмоктування насінини -"двійника" під основною насіниною. В основу корисної моделі поставлена задача підвищення якості, продуктивності і надійності однонасіннєвого висіву насіння просапних культур. Поставлена задача вирішується тим, що додаткового встановлено диск, товщина якого h1 , у сумі з товщиною основного диска h 2 знаходиться в межах: d  (h1  h 2 )  d . 2 15 20 25 30 35 Корисна модель пояснюється кресленнями, де на фіг. 1 зображена схема пневмомеханічного висівного апарата; на фіг. 2 вид А комірки, на фіг. 3 розріз Б-Б над зоною заповнення робочої камери. Висівний апарат складається з бункера 1, корпуса з насіннєвою камерою 2, приводного вала 3, висівного диска 4 з периферійно розташованими комірками 5, за якими на їх внутрішній поверхні знаходяться лопатки 6, додаткового диска 7, пасивного пристрою 8 для видалення зайвого насіння у вигляді порожнин в корпусі над зоною заповнення та вакуумної камери 9. Корисна модель працює наступним чином. При обертанні висівний диск 4 лопатками 6 захоплює насіння, яке присмоктується і утримується в периферійно розташованих комірках 5 за дії тиску, що створюється у вакуумній камері 9. Проходячи порожнину 8, зайве насіння відділяється від висівного диска 4, втрачаючи опору і повертається знов у зону заповнення робочої камери. Насінина, яка залишилась в комірці 5, транспортується до зони висіву, де відокремлюється після закінчення зони дії вакууму. Це дає змогу підвищити швидкість обертання висівного диска та продуктивність висівного апарата, покращити рівномірність розподілу інтервалів між насінням в борозні. Джерело інформації: 1. Пат. 77191 U Україна, МПК А01С 7/04 (2006.01). Пневмомеханічний висівний апарат / Петренко М.М., Васильковський М.І., Васильковська К.В.; заявник і патентотримач Кіровоградський національний технічний університет - № u201203339; заявл. 20.03.2012; опубл. 11.02.2013, Бюл. № 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Пневмомеханічний висівний апарат, що складається з бункера, корпуса з насіннєвою (робочою) камерою, вала приводу, висівного диска з периферійно розташованими комірками, за якими на їх внутрішній поверхні знаходяться лопатки, пасивного пристрою для видалення зайвого насіння у вигляді порожнини над зоною заповнення та вакуумної камери, який відрізняється тим, що на вал приводу встановлено додатковий диск, товщина якого h1 , у сумі з товщиною основного диска h 2 знаходиться в межах: d  (h1  h 2 )  d . 2 1 UA 115267 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
