Гідромолот

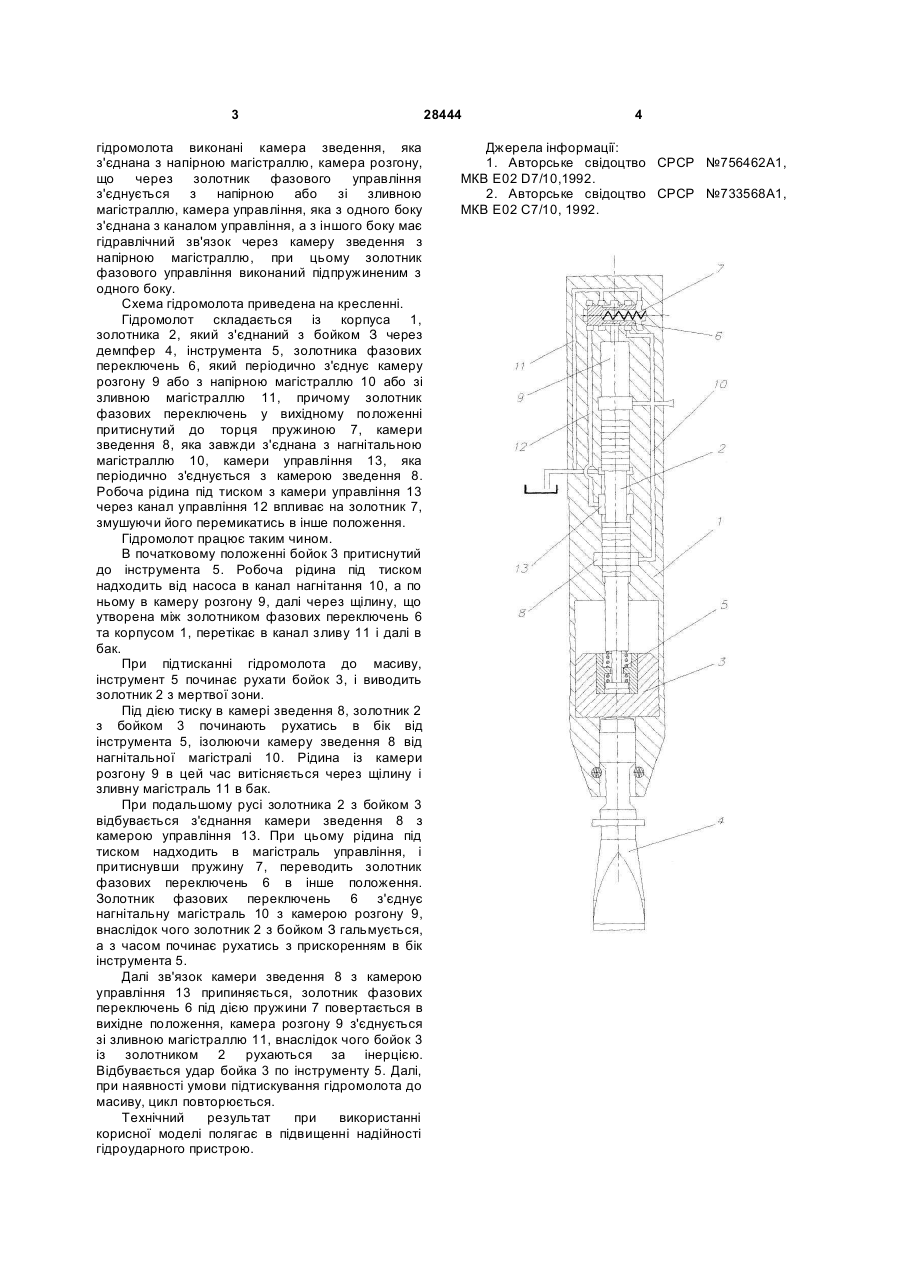

Гідромолот, що містить корпус з порожнинами, ударник, блок керування з золотником фазового керування, мережний 3 гідромолота виконані камера зведення, яка з'єднана з напірною магістраллю, камера розгону, що через золотник фазового управління з'єднується з напірною або зі зливною магістраллю, камера управління, яка з одного боку з'єднана з каналом управління, а з іншого боку має гідравлічний зв'язок через камеру зведення з напірною магістраллю, при цьому золотник фазового управління виконаний підпружиненим з одного боку. Схема гідромолота приведена на кресленні. Гідромолот складається із корпуса 1, золотника 2, який з'єднаний з бойком З через демпфер 4, інструмента 5, золотника фазових переключень 6, який періодично з'єднує камеру розгону 9 або з напірною магістраллю 10 або зі зливною магістраллю 11, причому золотник фазових переключень у вихідному положенні притиснутий до торця пружиною 7, камери зведення 8, яка завжди з'єднана з нагнітальною магістраллю 10, камери управління 13, яка періодично з'єднується з камерою зведення 8. Робоча рідина під тиском з камери управління 13 через канал управління 12 впливає на золотник 7, змушуючи його перемикатись в інше положення. Гідромолот працює таким чином. В початковому положенні бойок 3 притиснутий до інструмента 5. Робоча рідина під тиском надходить від насоса в канал нагнітання 10, а по ньому в камеру розгону 9, далі через щілину, що утворена між золотником фазових переключень 6 та корпусом 1, перетікає в канал зливу 11 і далі в бак. При підтисканні гідромолота до масиву, інструмент 5 починає рухати бойок 3, і виводить золотник 2 з мертвої зони. Під дією тиску в камері зведення 8, золотник 2 з бойком 3 починають рухатись в бік від інструмента 5, ізолюючи камеру зведення 8 від нагнітальної магістралі 10. Рідина із камери розгону 9 в цей час витісняється через щілину і зливну магістраль 11 в бак. При подальшому русі золотника 2 з бойком 3 відбувається з'єднання камери зведення 8 з камерою управління 13. При цьому рідина під тиском надходить в магістраль управління, і притиснувши пружину 7, переводить золотник фазових переключень 6 в інше положення. Золотник фазових переключень 6 з'єднує нагнітальну магістраль 10 з камерою розгону 9, внаслідок чого золотник 2 з бойком З гальмується, а з часом починає рухатись з прискоренням в бік інструмента 5. Далі зв'язок камери зведення 8 з камерою управління 13 припиняється, золотник фазових переключень 6 під дією пружини 7 повертається в вихідне положення, камера розгону 9 з'єднується зі зливною магістраллю 11, внаслідок чого бойок 3 із золотником 2 рухаються за інерцією. Відбувається удар бойка 3 по інструменту 5. Далі, при наявності умови підтискування гідромолота до масиву, цикл повторюється. Технічний результат при використанні корисної моделі полягає в підвищенні надійності гідроударного пристрою. 28444 4 Джерела інформації: 1. Авторське свідоцтво СРСР №756462А1, МКВ Е02 D7/10,1992. 2. Авторське свідоцтво СРСР №733568А1, МКВ Е02 С7/10, 1992.
