Гідропривід ущільнюючої плити сміттєвоза

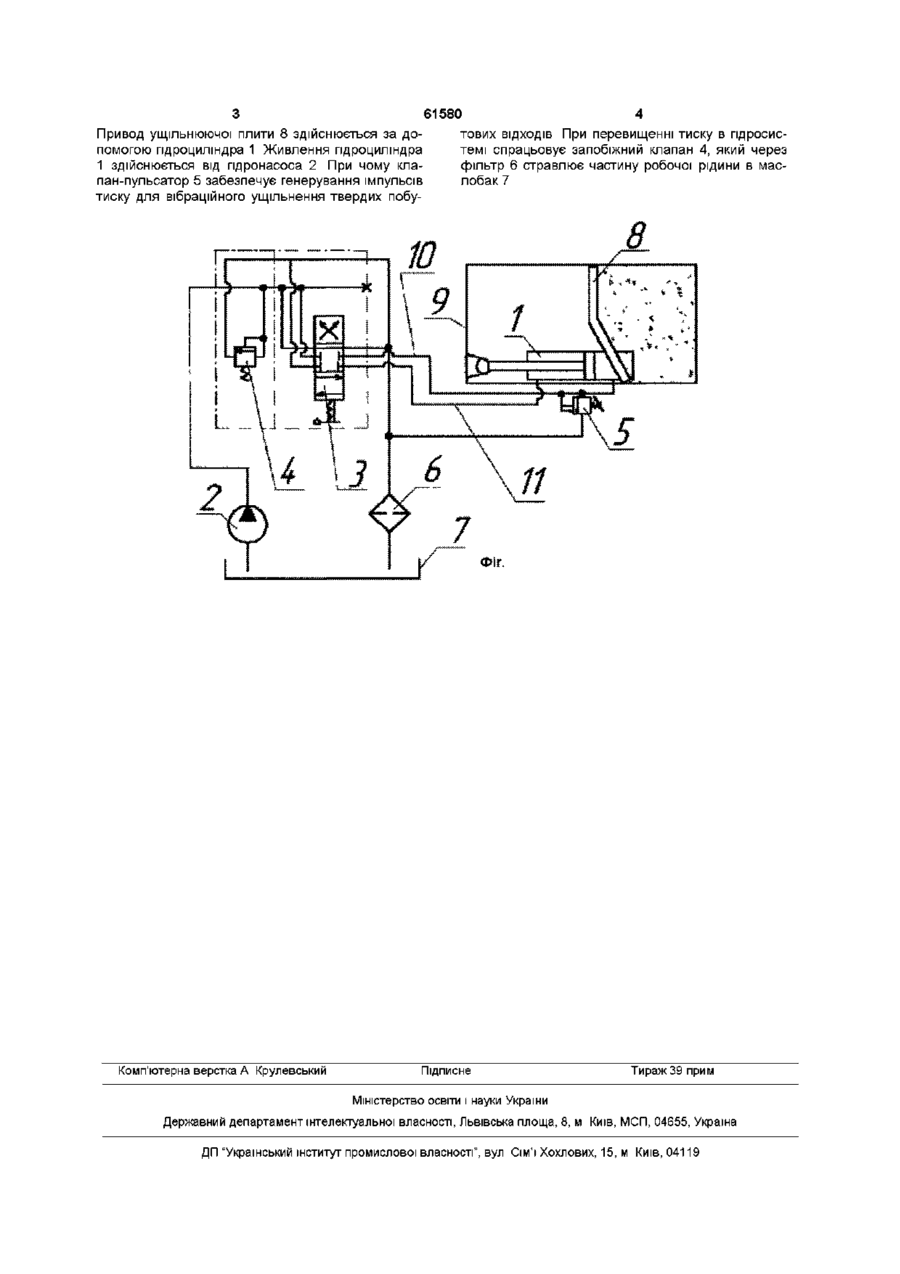

Гідропривід ущільнюючої плити сміттєвоза, що містить гідронасос, який через живильну магістраль з'єднаний з баком через фільтр, запобіжний клапан, встановлений на напірній магістралі, гідроциліндр ущільнюючої плити, що зв'язаний з пдророзподільником магістралями, який відрізняється тим, що в нього введено клапан-пульсатор, який з'єднаний з напірною магістраллю гідроциліндра Винахід відноситься до галузі машинобудування, а саме спеціальних автомобілів для комунального господарства Відомий гідропривід складається з гідронасоса, гідроциліндра плити для пресування з золотником керування, пдророзподільника з запобіжним клапаном і живильної, керуючої та зливної магістралей (Авторське свідоцтво СРСР № 360243, кл В30В15/20, 15 0971) Недоліком цього пдроприводу є низька продуктивність сміттєвоза Відомий механізм приводу плити сміттєвоза, який складається з гідроциліндра, двох штанг, каретки, шарнірів, двохплечових важелів, телескопічного гідроциліндра (Авторське свідоцтво СРСР № 1691229, кл B65F3/20, 19 12 88) Недоліком цього механізму є низька продуктивність сміттєвоза Найбільш близьким є гідропривід ущільнюючої плити сміттєвоза, який складається з гідронасоса, який через живильну магістраль з'єднаний з баком На напірній магістралі встановлено запобіжний клапан та пдророзподільник Гідроциліндр ущільнюючої плити зв'язаний з розподільником магістралями Золотник управління механічно зв'язаний з гідроциліндром ущільнюючої плити, а магістраль управління через золотник управління зв'язаний з запобіжним клапаном На напірній магістралі між насосом та пдророзподільником встановлено напірні золотники Напірний золотник з'єднаний з золотником управління Запобіжний клапан через зливну магістраль з'єднаний з баком (Авторське свідоцтво СРСР № 745792, кл B65F3/20, 07 07 80) ктивність сміттєвоза В основу винаходу поставлено задачу створення пдроприводу ущільнюючої плити сміттєвоза, в якому за рахунок введення нових конструктивних елементів та зв'язків досягається підвищення коефіцієнта ущільнення твердих побутових ВІДХО Недоліком цього пдроприводу є низька проду ДІВ Поставлена задача вирішується тим, що в гідропривід ущільнюючої плити сміттєвоза, що складається з гідроциліндра ущільнюючої плити, який живиться від гідронасоса через пдророзподільник, запобіжного клапана, фільтра і маслобака введено клапан-пульсатор, який з'єднаний з напірною магістраллю гідроциліндра і забезпечує віброімпульсний спосіб пресування твердих побутових ВІДХОДІВ На кресленні зображена схема пдроприводу ущільнюючої плити сміттєвоза Гідропривод ущільнюючої плити сміттєвоза містить гідронасос 2, який через живильну магістраль з'єднаний з баком 7 через фільтр 6 На напірній магістралі встановлено запобіжний клапан 4 та пдророзподільник 3 Гідроциліндр ущільнюючої плити 1 зв'язаний з розподільником 3 магістралями, при чому з напірною магістраллю 10 він зв'язаний через клапан-пульсатор 5 Запобіжний клапан 4 через зливну магістраль 11 з'єднаний з баком 7 через фільтр 6 На схемі також показано плиту для пресування 8 та кузов сміттєвоза 9 Гідропривід ущільнюючої плити сміттєвоза працює наступним чином після завантаження твердих побутових ВІДХОДІВ в кузов сміттєвоза 9 здійснюється їх ущільнення плитою для пресування 8 Керування гідроциліндром здійснюється пдророзподільником З О 00 ю (О 61580 Привод ущільнюючої плити 8 здійснюється за дотових ВІДХОДІВ При перевищенні тиску в гідросиспомогою гідроциліндра 1 Живлення гідроциліндра темі спрацьовує запобіжний клапан 4, який через 1 здійснюється від гідронасоса 2 При чому клафільтр 6 стравлює частину робочої рідини в маспан-пульсатор 5 забезпечує генерування імпульсів лобак 7 тиску для вібраційного ущільнення твердих побу Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
