Обприскувач
Номер патенту: 43419
Опубліковано: 17.12.2001
Автори: Мележик Олександр Іванович, Ролдугін Микола Іванович, Лемішко Микола Васильович, Коваль Володимир Павлович, Ткачов Олександр Федорович, Бардін Олександр Єгорович
Формула / Реферат
1. Обприскувач, що містить окремі резервуари розчинника і компонента, насос, відсічні пристрої, регулятор тиску, напірну магістраль, змішувальну камеру, розпилювальну рампу, який відрізняється тим, що резервуар компонента поділений рухомою перегородкою на відсіки, при цьому один відсік з'єднаний з напірною магістраллю, а відсік, що містить компонент, з'єднаний зі змішувальною камерою.
2. Обприскувач за п. 1, який відрізняється тим, що на магістралі між резервуаром компонента і змішувальною камерою установлений керуючий дросель.
Текст

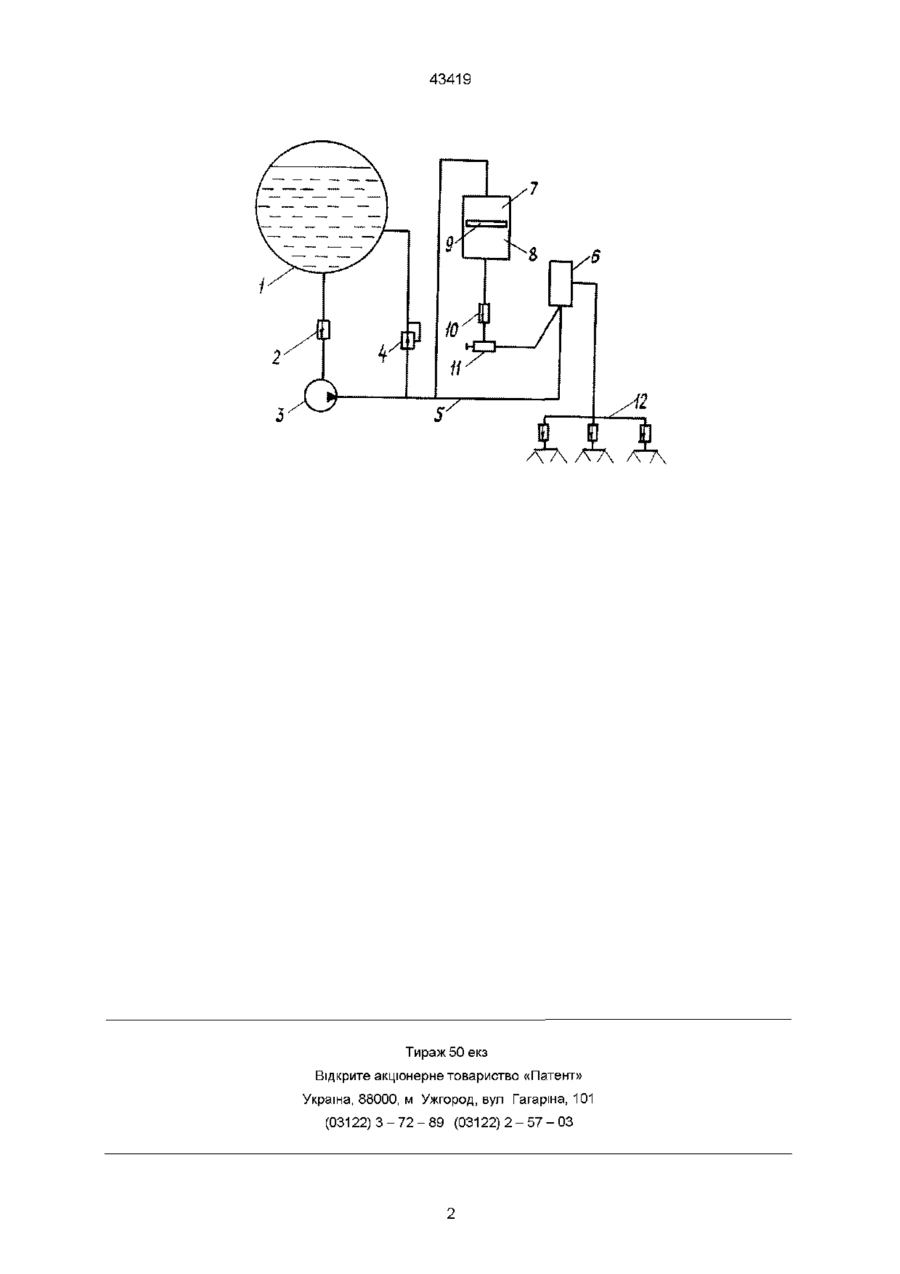

1 Обприскувач, що містить окремі резервуари розчинника і компонента, насос, ВІДСІЧНІ пристрої, регулятор тиску, напірну магістраль, змішувальну камеру, розпилювальну рампу, який відрізняється тим, що резервуар компонента поділений рухомою перегородкою на ВІДСІКИ, при цьому один ВІДСІК з'єднаний з напірною магістраллю, а ВІДСІК, що містить компонент, з'єднаний зі змішувальною камерою 2 Обприскувач за п 1, який відрізняється тим, що на магістралі між резервуаром компонента і змішувальною камерою установлений керуючий дросель розчинника 1, ВІДСІЧНИЙ пристрій 2, насос З, регулятор тиску 4, напірну магістраль 5, змішувальну камеру 6, резервуар компонента, поділений на ВІДСІКИ 7,8 рухомою перегородкою 9 ВІДСІК 7 з'єднаний з напірною магістраллю, а о ВІДСІК 8 - з змішувальною камерою через ВІДСІЧНИЙ пристрій Ю т а керуючий дросель 11 Змішувальна камера з'єднана з розпилювальною рампою 12 Обприскувач функціонує так Розчинник з резервуара 1 при відкритому відсічному пристроєві 2 всмоктується насосом 3 і через регулятор тиску 4 по напірній магістралі 5 подається в змішувальну камеру 6 та ВІДСІК 7 резервуара компонента Із відсіка 8 з допомогою перегородки 9 компонент витісняється в змішувальну камеру через ВІДСІЧНИЙ пристрій Ю т а керуючий дросель 11 Суміш відповідної концентрації поступає в розпилювальну рампу для хімічної обробки рослин При ЗМІНІ тиску за регулятором пропорційно змінюється витрата розчинника та компонента Керуючим дросселем установлюється необхідне співвідношення між розчинником і компонентом Подача компонента і розчинника принипяється з допомогою ВІДСІЧНИХ пристроїв 2 і 10 В цілому такий обприскувач забезпечує економне використання компонента і має кращі екологічні показники ГО 43419 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
ДивитисяДодаткова інформація
Автори англійськоюKoval Volodymyr Pavlovych, Tkachov Oleksandr Fedorovych, Lemishko Mykola Vasyliovych, Melezhyk Oleksandr Ivanovych, Rolduhin Mykola Ivanovych, Bardin Oleksandr Yehorovych
Автори російськоюКоваль Владимир Павлович, Ткачов Александр Федорович, Лемишко Николай Васильевич, Мележик Александр Иванович, Ролдугин Николай Иванович, Бардин Александр Егорович
МПК / Мітки
МПК: A01M 7/00
Мітки: обприскувач
Код посилання
