Пристрій для визначення ширини колії підкранових шляхів

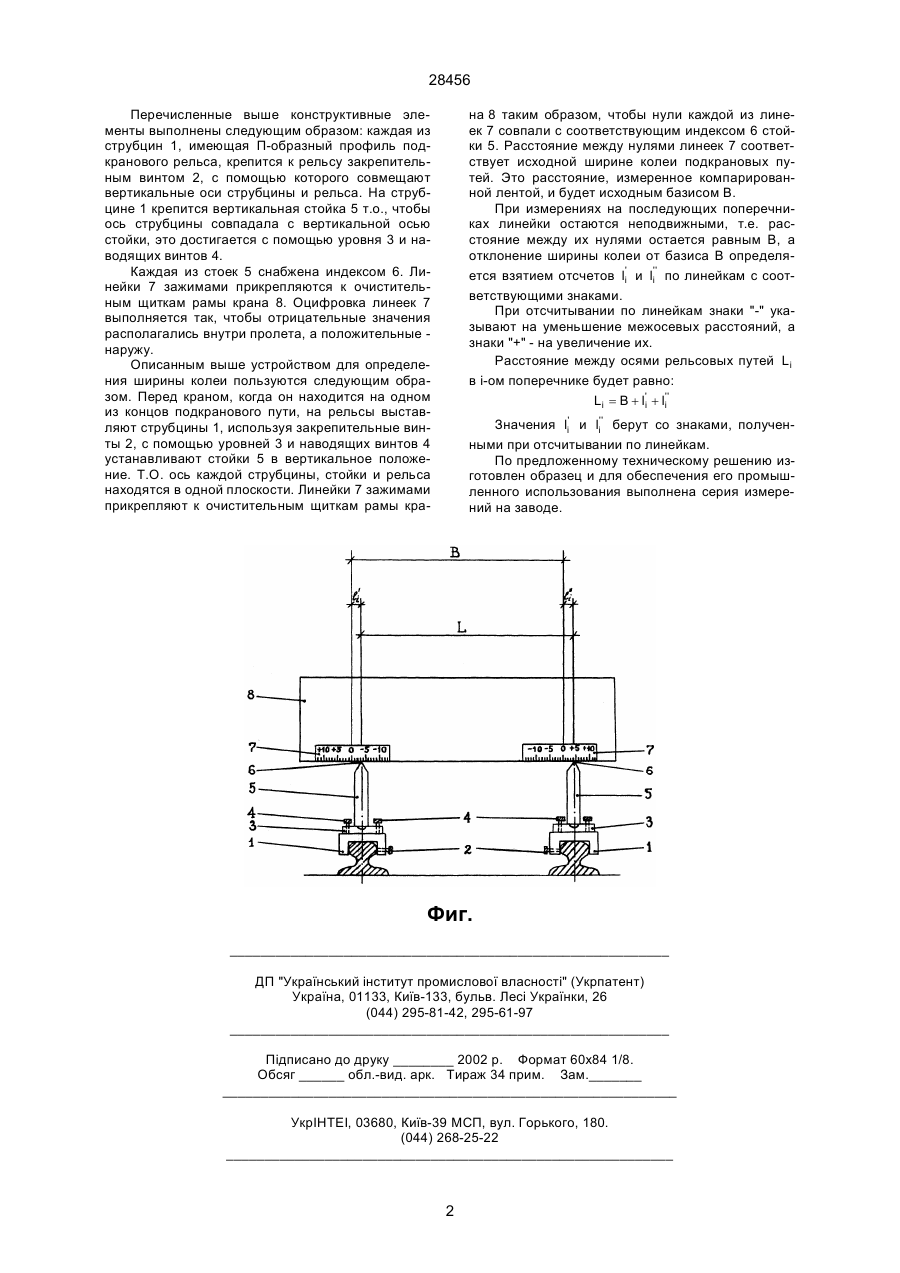

Устройство для определения ширины колеи подкрановых путей, содержащее две струбцины с закрепительными винтами для фиксации их на рельсах подкрановых путей, одну оцифрованную ли 28456 Перечисленные выше конструктивные элементы выполнены следующим образом: каждая из струбцин 1, имеющая П-образный профиль подкранового рельса, крепится к рельсу закрепительным винтом 2, с помощью которого совмещают вертикальные оси струбцины и рельса. На струбцине 1 крепится вертикальная стойка 5 т.о., чтобы ось струбцины совпадала с вертикальной осью стойки, это достигается с помощью уровня 3 и наводящих винтов 4. Каждая из стоек 5 снабжена индексом 6. Линейки 7 зажимами прикрепляются к очистительным щиткам рамы крана 8. Оцифровка линеек 7 выполняется так, чтобы отрицательные значения располагались внутри пролета, а положительные наружу. Описанным выше устройством для определения ширины колеи пользуются следующим образом. Перед краном, когда он находится на одном из концов подкранового пути, на рельсы выставляют струбцины 1, используя закрепительные винты 2, с помощью уровней 3 и наводящих винтов 4 устанавливают стойки 5 в вертикальное положение. Т.О. ось каждой струбцины, стойки и рельса находятся в одной плоскости. Линейки 7 зажимами прикрепляют к очистительным щиткам рамы кра на 8 таким образом, чтобы нули каждой из линеек 7 совпали с соответствующим индексом 6 стойки 5. Расстояние между нулями линеек 7 соответствует исходной ширине колеи подкрановых путей. Это расстояние, измеренное компарированной лентой, и будет исходным базисом В. При измерениях на последующих поперечниках линейки остаются неподвижными, т.е. расстояние между их нулями остается равным В, а отклонение ширины колеи от базиса В определяется взятием отсчетов li' и li' ' по линейкам с соответствующими знаками. При отсчитывании по линейкам знаки "-" указывают на уменьшение межосевых расстояний, а знаки "+" - на увеличение их. Расстояние между осями рельсовых путей Li в i-ом поперечнике будет равно: Li = B + l'i + li' ' Значения li' и li' ' берут со знаками, полученными при отсчитывании по линейкам. По предложенному техническому решению изготовлен образец и для обеспечения его промышленного использования выполнена серия измерений на заводе. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
