Силовий фільтр вищої гармоніки

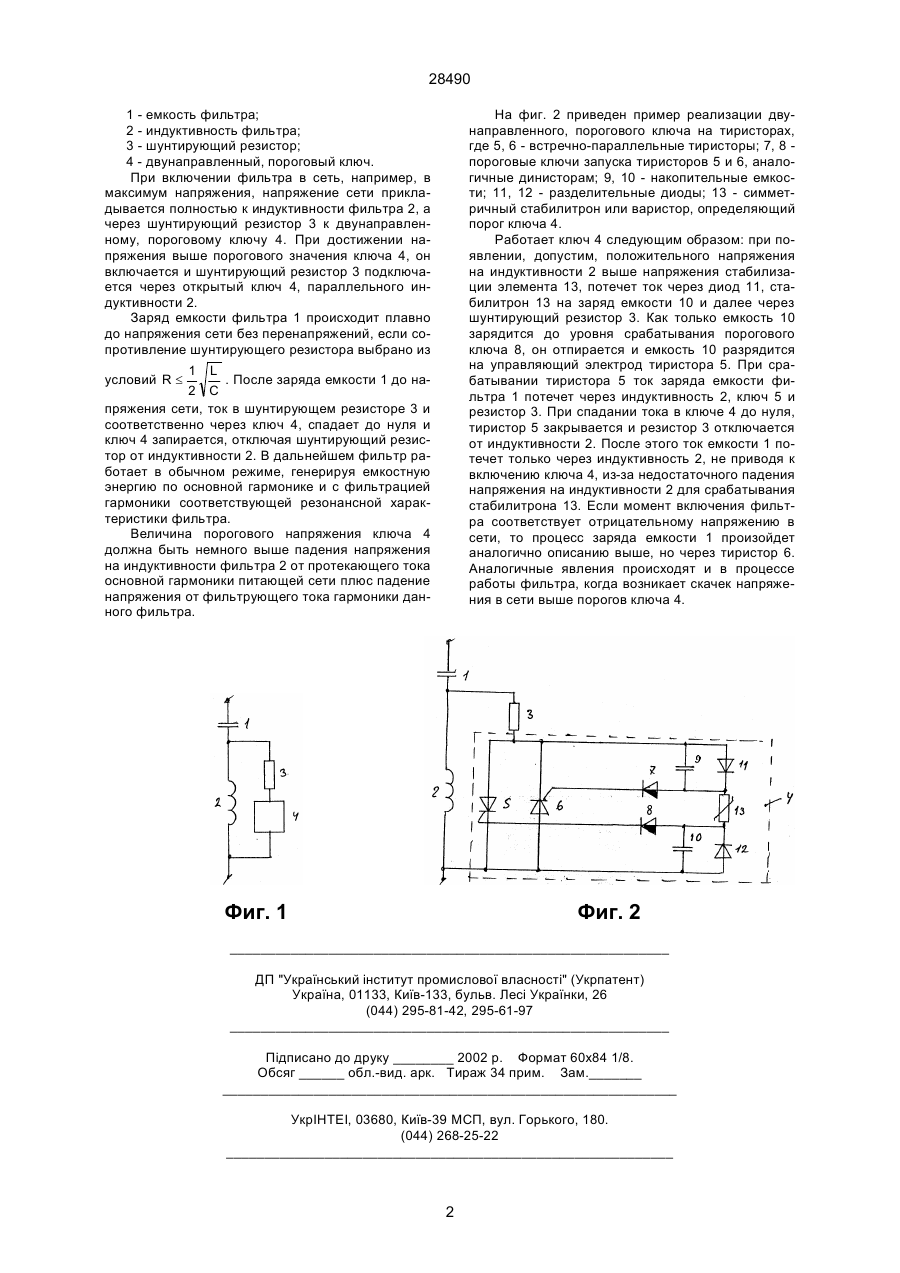

Силовой фильтр высшей гармоники, состоящий из последовательно соединенных конденсатора и индуктивности, а параллельно индуктивности включен резистор, отличающийся тем, что последовательно резистору, параллельного индуктивности, включен двунаправленный пороговый ключ. (19) (21) 97052060 (22) 05.05.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Безуглий Станіслав Леонтійович, Шелухін Євген Олександрович (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ СИЛОВОЇ ЕЛЕКТРОНІКИ "ПЕРЕТВОРЮВАЧ" 28490 1 - емкость фильтра; 2 - индуктивность фильтра; 3 - шунтирующий резистор; 4 - двунаправленный, пороговый ключ. При включении фильтра в сеть, например, в максимум напряжения, напряжение сети прикладывается полностью к индуктивности фильтра 2, а через шунтирующий резистор 3 к двунаправленному, пороговому ключу 4. При достижении напряжения выше порогового значения ключа 4, он включается и шунтирующий резистор 3 подключается через открытый ключ 4, параллельного индуктивности 2. Заряд емкости фильтра 1 происходит плавно до напряжения сети без перенапряжений, если сопротивление шунтирующего резистора выбрано из На фиг. 2 приведен пример реализации двунаправленного, порогового ключа на тиристорах, где 5, 6 - встречно-параллельные тиристоры; 7, 8 пороговые ключи запуска тиристоров 5 и 6, аналогичные динисторам; 9, 10 - накопительные емкости; 11, 12 - разделительные диоды; 13 - симметричный стабилитрон или варистор, определяющий порог ключа 4. Работает ключ 4 следующим образом: при появлении, допустим, положительного напряжения на индуктивности 2 выше напряжения стабилизации элемента 13, потечет ток через диод 11, стабилитрон 13 на заряд емкости 10 и далее через шунтирующий резистор 3. Как только емкость 10 зарядится до уровня срабатывания порогового ключа 8, он отпирается и емкость 10 разрядится на управляющий электрод тиристора 5. При срабатывании тиристора 5 ток заряда емкости фильтра 1 потечет через индуктивность 2, ключ 5 и резистор 3. При спадании тока в ключе 4 до нуля, тиристор 5 закрывается и резистор 3 отключается от индуктивности 2. После этого ток емкости 1 потечет только через индуктивность 2, не приводя к включению ключа 4, из-за недостаточного падения напряжения на индуктивности 2 для срабатывания стабилитрона 13. Если момент включения фильтра соответствует отрицательному напряжению в сети, то процесс заряда емкости 1 произойдет аналогично описанию выше, но через тиристор 6. Аналогичные явления происходят и в процессе работы фильтра, когда возникает скачек напряжения в сети выше порогов ключа 4. 1 L . После заряда емкости 1 до на2 C пряжения сети, ток в шунтирующем резисторе 3 и соответственно через ключ 4, спадает до нуля и ключ 4 запирается, отключая шунтирующий резистор от индуктивности 2. В дальнейшем фильтр работает в обычном режиме, генерируя емкостную энергию по основной гармонике и с фильтрацией гармоники соответствующей резонансной характеристики фильтра. Величина порогового напряжения ключа 4 должна быть немного выше падения напряжения на индуктивности фильтра 2 от протекающего тока основной гармоники питающей сети плюс падение напряжения от фильтрующего тока гармоники данного фильтра. условий R £ Фиг. 1 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
