Шпак Володимир Васильович

Номер патенту: 8769

Опубліковано: 30.09.1996

Автори: Шпак Володимир Васильович, Колесников Георгій Пилипович, Полубєлов Олександр Олександрович

МПК: A61N 1/00, A61N 1/04

Мітки: електростимуляції, черезшкірної, електрод

Формула / Реферат:

Электрод для чрезкожной электростимуля­ции, содержащий контактирующие между собой токопроводящий и токораспределяющий слои, отличающийся тем, что, с целью увеличения срока службы путем исключения расслоения электрода под действием электрострикции, токопроводящий слой выполнен из токопроводящей ткани, при этом поверхность, не контактирующая с токораспределяющим слоем, покрыта упругим изоляционным ма­териалом.

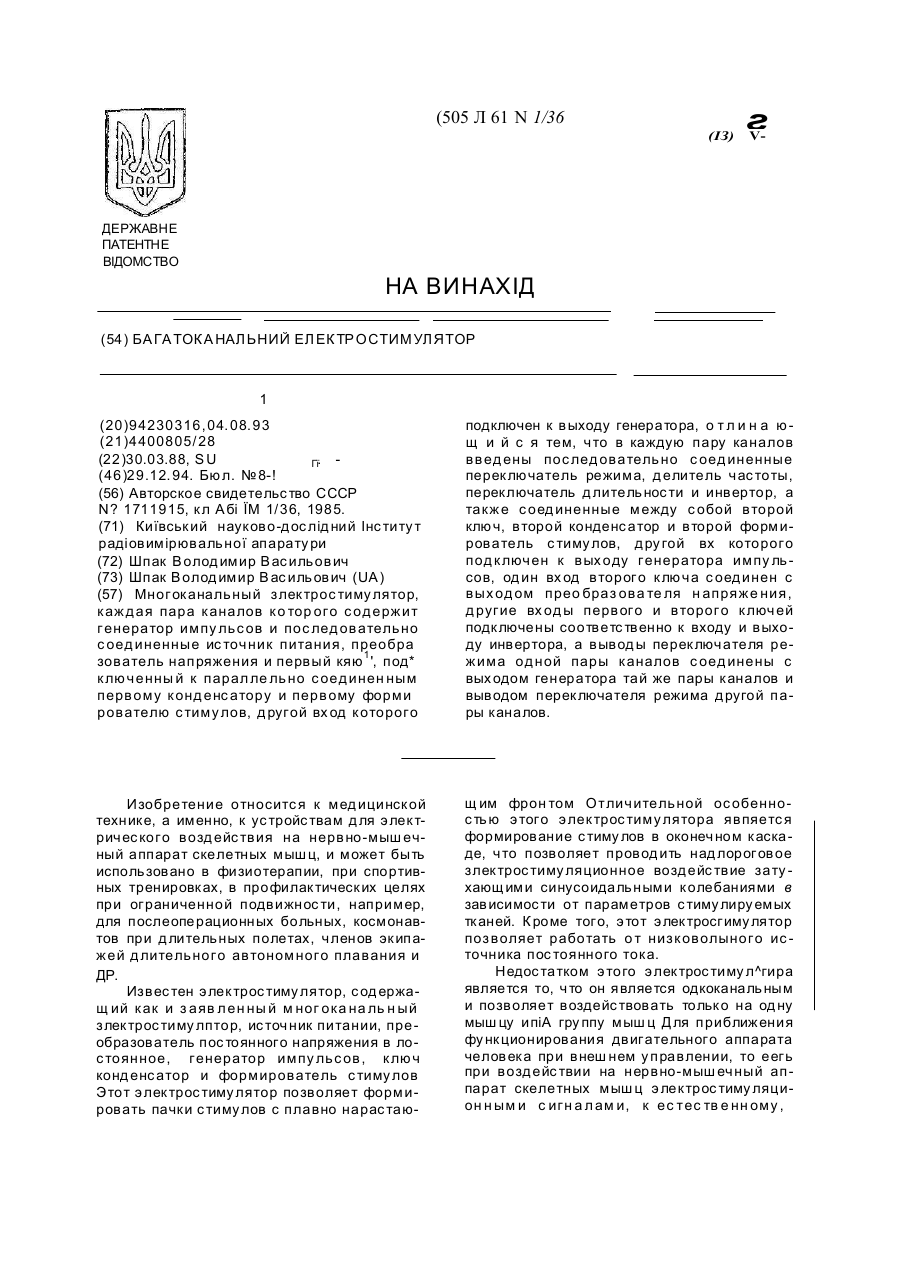

Номер патенту: 6602

Опубліковано: 29.12.1994

Автор: Шпак Володимир Васильович

МПК: A61N 1/36

Мітки: багатоканальний, електростимулятор

Формула / Реферат:

(57) Многоканальный электростимулятор, каждая пара каналов которого содержит генератор импульсов и последовательно соединенные источник питания, преобразователь напряжения и первый ключ, подключенный к параллельно соединенным первому конденсатору и первому формирователю стимулов, другой вход которого подключен к выходу генератора, отличающийся тем, что в каждую пару каналов введены последовательно соединенные переключатель режима, делитель...

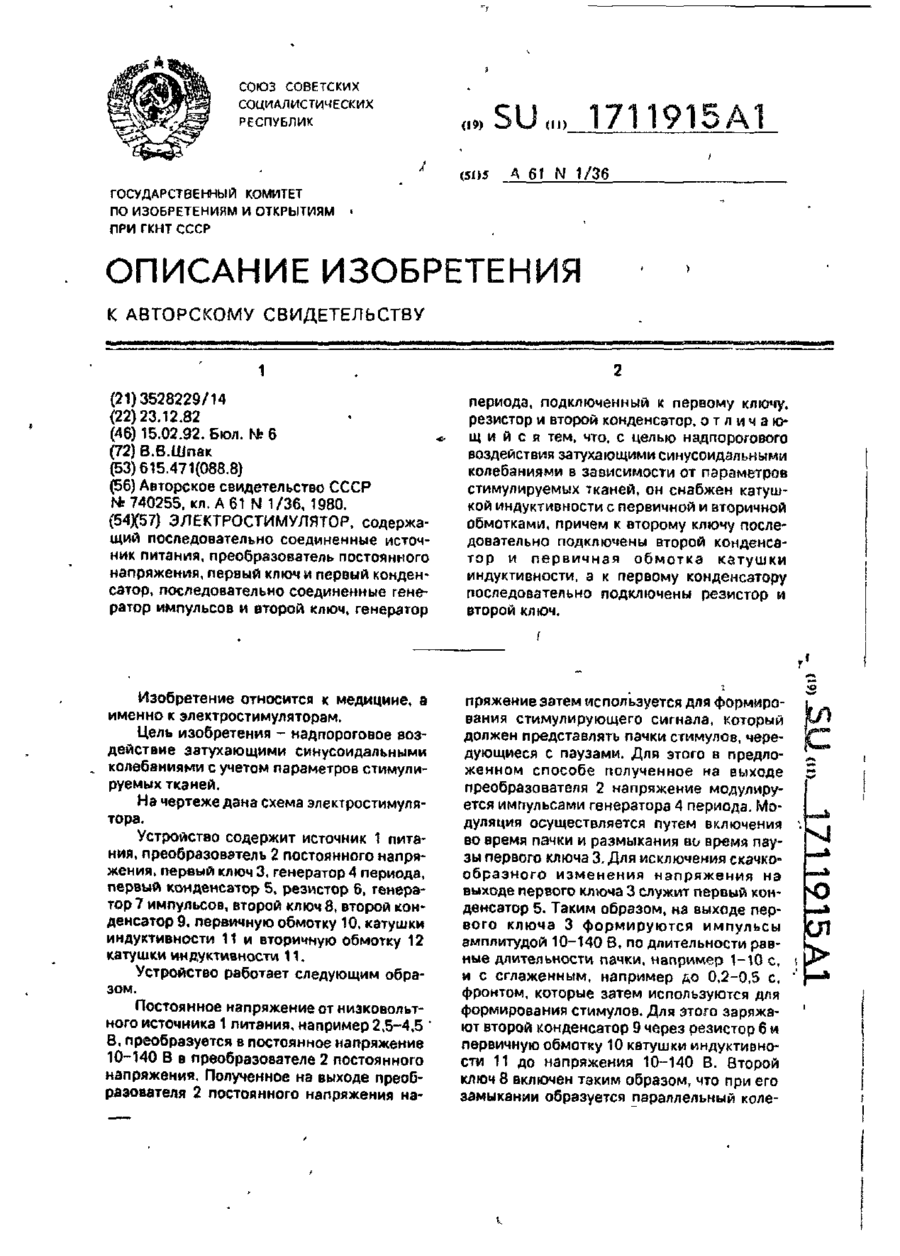

Номер патенту: 5138

Опубліковано: 28.12.1994

Автор: Шпак Володимир Васильович

МПК: A61N 1/36

Мітки: електростимулятор

Формула / Реферат:

Электростимулятор, содержащий последо­вательно соединенные источник питания, преоб­разователь постоянного напряжения, первый ключ и первый конденсатор, последовательно со­единенные генератор импульсов и второй ключ, генератор периода, подключенный к первому ключу, резистор и второй конденсатор, отлича­ющийся тем, что, с целью надпорогового воз­действия затухающими синусоидальными колебаниями в зависимости от параметров стиму­лируемых тканей,...

Номер патенту: 5137

Опубліковано: 28.12.1994

Автори: Соломка Василь Олексійович, Шпак Володимир Васильович, Мітін Володимир Олександрович

МПК: A61B 5/0295

Мітки: реєстрації, плетизмограми, пристрій

Формула / Реферат:

1. Устройство для регистрации плетизмограммы, содержащее эластичную диэлектрическую трубку, заполненную жидким электропроводя­щим веществом, средства крепления эластичной диэлектрической трубки, причем середина и кон­цы эластичной диэлектрической трубки прикреп­лены к крайним звеньям, контактные элементы, герметично укрепленные в концах эластичной ди­электрической трубки и соединенные с источни­ком тока, а также измеритель, отличающееся тем,...

Номер патенту: 5264

Опубліковано: 28.12.1994

Автори: Шпак Володимир Васильович, Остапенко Анатолій Антонович

МПК: A61N 1/362

Мітки: захисту, паціента, пристрій, електростимулятора

Формула / Реферат:

Устройство защиты пациента к электрости­мулятору, содержащее электростимулятор и под­ключенные к нему электроды и схему установки допустимого значения стимулирующего сигнала, отличающееся тем, что, с целью повышения быс­тродействия, оно снабжено схемой И-НЕ, встреч­но-параллельно соединенными первым и вторым тиристорами, первым и вторым резисторами и пер­вой и второй оптоэлектронными парами, излуча­тели которых подключены к выходу схемы И-НЕ,...

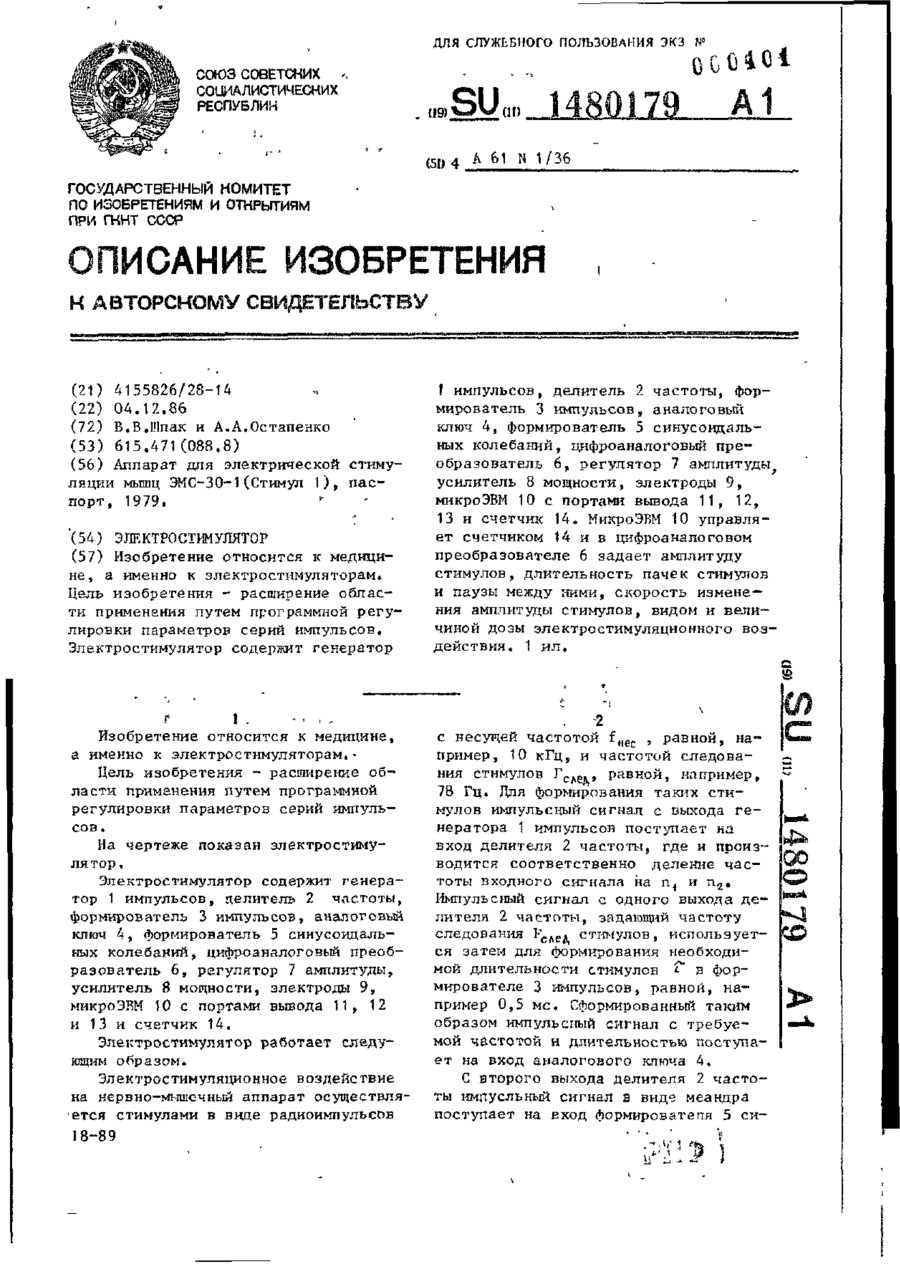

Номер патенту: 5142

Опубліковано: 28.12.1994

Автори: Остапенко Анатолій Антонович, Шпак Володимир Васильович

МПК: A61N 1/36

Мітки: електростимулятор

Формула / Реферат:

Электростимулятор, содержащий делитель частоты, формирователь импульсов, регулятор ам­плитуды и последовательцо соединенные усили­тель мощности и электроды, отличающийся тем, что, с целью расширения области применения пу­тем программной регулировки параметров серий импульсов, он содержит последовательно соеди­ненные микроЭВМ и счетчик, генератор импуль­сов, выход которого подключен к входу делителя частоты, формирователь синусоидальных...

Номер патенту: 5141

Опубліковано: 28.12.1994

Автори: Остапенко Анатолій Антонович, Шпак Володимир Васильович

МПК: A61B 5/01

Мітки: здатності, скорочувальної, пристрій, м'язів, електростимуляції, контролю

Формула / Реферат:

Устройство для контроля сократительной способности мышц при электростимуляции, содер­жащее формирователь стимулирующих сигналов, два электрода, генератор высокой частоты, блок памяти и последовательно соединенные усилитель и детектор, отличающееся тем, что, с целью упро­щения конструкции и повышения надежности, в неговведеныдва нелинейныхэлемента, трансфор­матор, блок памяти выполнен в виде динамическо­го запоминающего устройства, детектор...

Номер патенту: 5140

Опубліковано: 28.12.1994

Автори: Остапенко Анатолій Антонович, Шпак Володимир Васильович

МПК: A61N 1/362

Мітки: пристрій, захисту, електростимулятора, паціента

Формула / Реферат:

Устройство для защиты пациента к электро­стимулятору, содержащее первый элемент И-НЕ, электроды, компаратор, интегрирующую цепь, второй элемент И-НЕ, входы которого подключе­ны к выходам компаратора и интегрирующей це­пи, выключатель, резистор, первый индикатор и RS-триггер, R-ВХОД которого подключен к резисто­ру и выключателю, S-вход - к выходу второго эле­мента И-НЕ, а выход - к первому индикатору, отличающееся тем, что, с целью повышения...

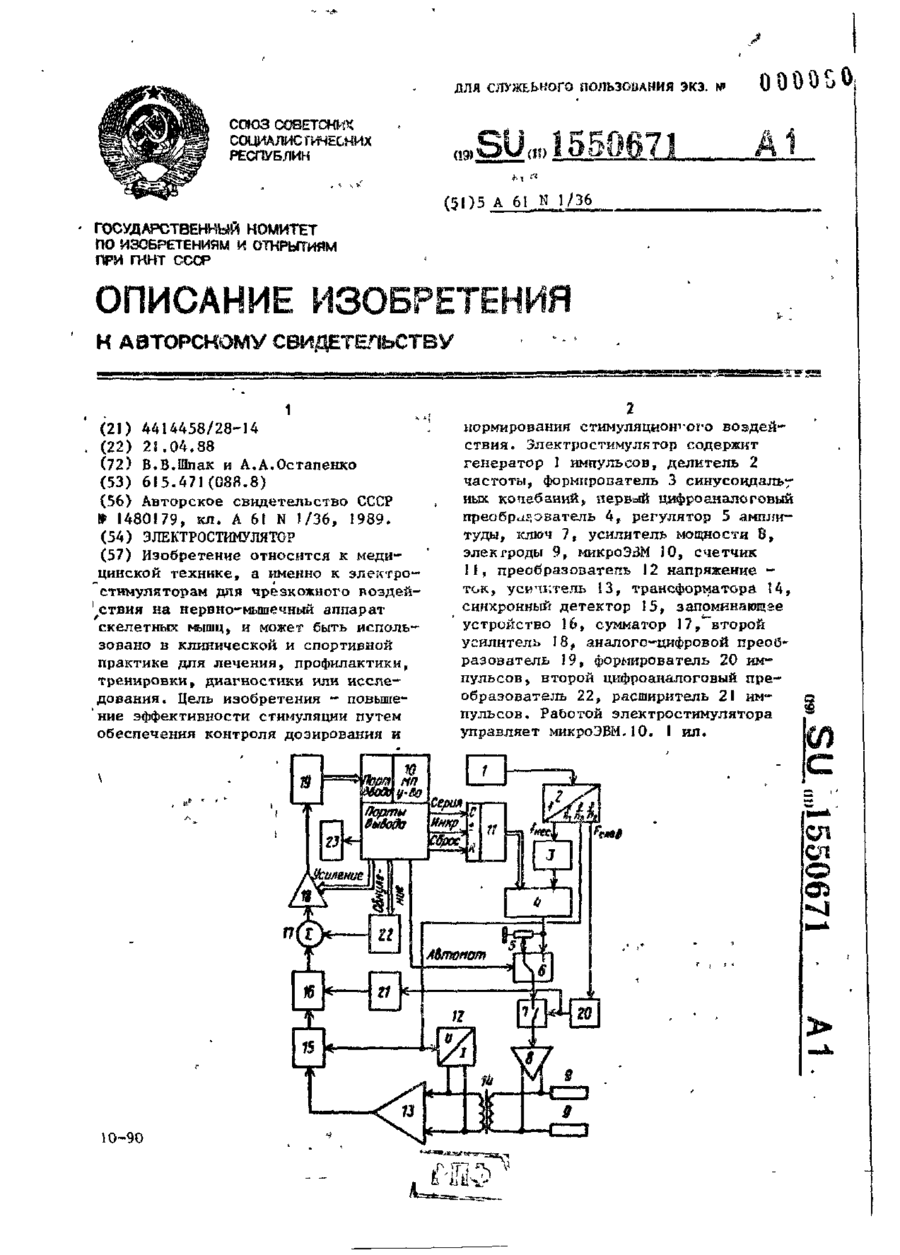

Номер патенту: 5139

Опубліковано: 28.12.1994

Автори: Остапенко Анатолій Антонович, Шпак Володимир Васильович

МПК: A61N 1/36

Мітки: електростимулятор

Формула / Реферат:

Электростимулятор, содержащий микро­ЭВМ, счетчик, входы которого подключены кгруп­пе выходов микроЭВМ, генератор импульсов, формирователь синусоидальных колебаний, фор­мирователь импульсов, делитель частоты, вход ко­торого подключен к выходу генератора импульсов, а первый и второй выходы подключены к входам формирователя синусоидальных колебаний, и формирователя импульсов, регулятор амплитуды, первый цифроаналоговый преобразователь, входы...
