Електростимулятор

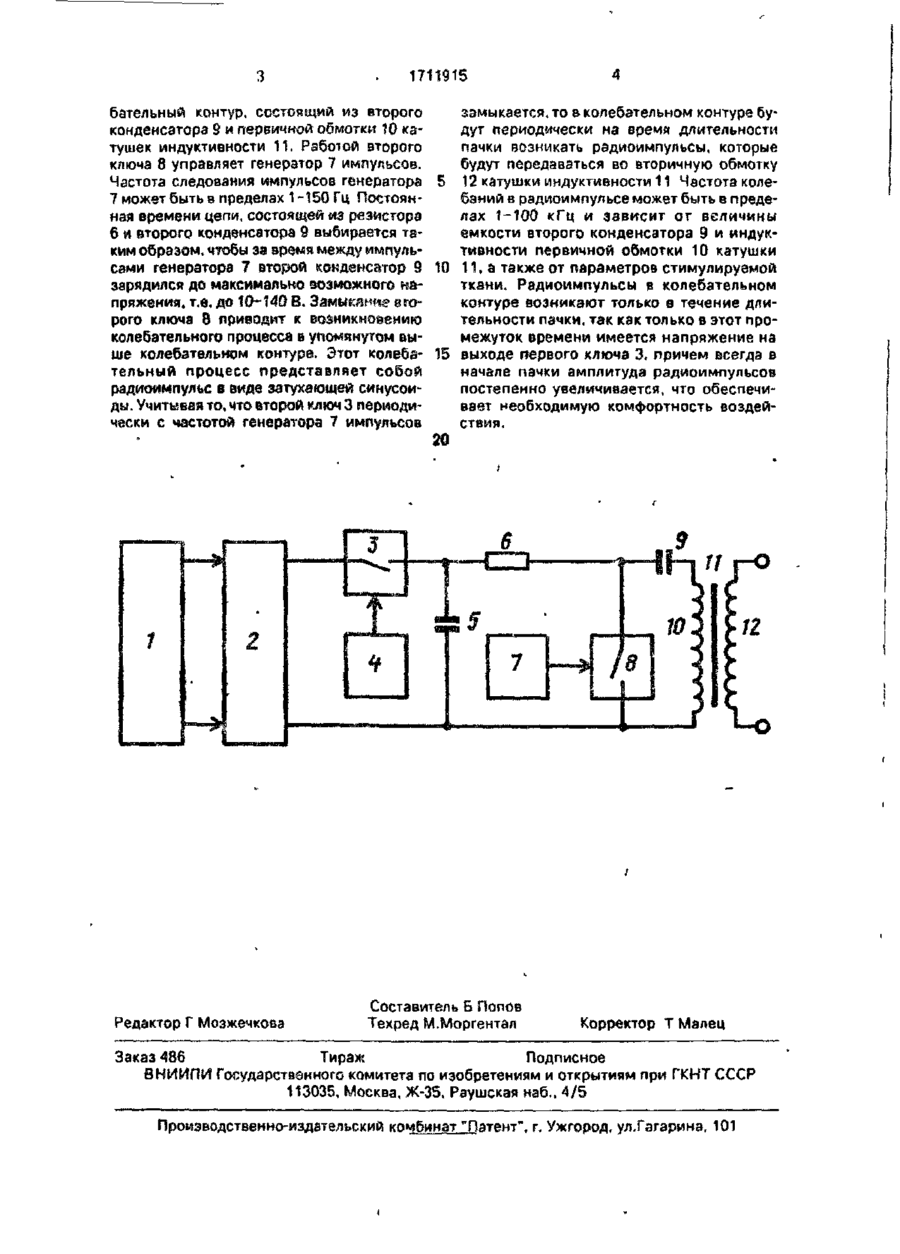

союз СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (II) (5D5 А 61 N 1/36 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)3528229/14 (22)23.12.82 (46)15.02.92. Бюл. N 6 ? (72)В.В.Шпак (53)615.471(088.8) (56) Авторское свидетельство СССР Г* 740255, кл. А 61 N 1/36, 1980. (54X57) ЭЛЕКТРОСТИМУЛЯТОР, содержащий последовательно соединенные источник питания, преобразователь постоянного напряжения, первый ключ и первый конденсатор, последовательно соединенные генератор импульсов и второй ключ, генератор Изобретение относится к медицине, а именно к электростимуляторам. Цель изобретения - надпороговое воздействие затухающими синусоидальными колебаниями с учетом параметров стимулируемых тканей. На чертеже дана схема электростимулятора. Устройство содержит источник 1 питания, преобразователь 2 постоянного напряжения, первый ключ 3, генератор 4 периода, первый конденсатор 5, резистор 6, генератор 7 импульсов, второй ключ 8, второй конденсатор 9. первичную обмотку 10, катушки индуктивности 11 и вторичную обмотку 12 катушки индуктивности 11. Устройство работает следующим образом. Постоянное напряжение от низковольтного источника 1 питания, например 2,5-4,5 * В, преобразуется в постоянное напряжение 10-140 В в преобразователе 2 постоянного напряжения. Полученное на выходе преобразователя 2 постоянного напряжения на периода, подключенный к первому ключу, резистор и второй конденсатор, о т л и ч а ю щ и й с я тем, что, с целью надпорогового воздействия затухающими синусоидальными колебаниями в зависимости от параметров стимулируемых тканей, он снабжен катушкой индуктивности с первичной и вторичной обмотками, причем к второму ключу последовательно подключены второй конденсатор и первичная обмотка катушки индуктивности, а к первому конденсатору последовательно подключены резистор и второй ключ. пряжение затем используется для формирования стимулирующего сигнала, который должен представлять пачки стимулов, чередующиеся с паузами. Для этого в предложенном способе полученное на выходе преобразователя 2 напряжение модулируется импульсами генератора 4 периода. Модуляция осуществляется путем включения во время пачки и размыкания во время паузы первого ключа 3. Для исключения скачкообразного изменения напряжения на выходе первого ключа 3 служит первый конденсатор 5. Таким образом, на выходе первого ключа 3 формируются импульсы амплитудой 10-140 В, по длительности равные длительности пачки, например 1-Ю с, и с сглаженным, например до 0,2-0,5 с. фронтом, которые затем используются для формирования стимулов. Для этого заряжают второй конденсатор 9 через резистор 6 и первичную обмотку 10 катушки индуктивности 11 до напряжения 10-140 В. Второй ключ 8 включен таким образом, что при его замыкании образуется параллельный коле 1711915 бательный контур, состоящий из второго конденсатора & и первичной обмотки tO катушек индуктивности 11. Работой второго ключа 8 управляет генератор 7 импупьсов. Частота следования импульсов генератора 5 7 может быть в пределах 1-150 Гц Постоянная времени цепи, состоящей из резистора 6 и второго конденсатора 9 выбирается таким образом, чтобы за время между импульсами генератора 7 второй конденсатор 9 10 зарядился до максимально возможного напряжения, т.е. до 10-140 В. Замыкаккг егорого ключа 8 приводит к воэникнойению колебательного процесса в упомянутом выше колебательном контуре. Этот колеба- 15 тельный процесс представляет собой радиоимпульс в виде затухающей синусоиды. Учитывая то, что второй ключ 3 периодически с частотой генератора 7 импульсов замыкается, то & колебательном контуре будут периодически на время длительности пачки возникать радиоимпульсы, которые будут передаваться во вторичную обмотку 12 катушки индуктивности 11 Частота колебаний в радиоимпульсе может быть в пределах 1-100 кГц и зависит or величины емкости второго конденсатора 9 и индуктивности первичной обмотки 10 катушки 11, а также от параметров стимулируемой ткани. Радиоимпульсы в колебательном контуре возникают только в течение длительности пачки, так как только в этот промежуток времени имеется напряжение на выходе первого ключа 3. причем всегда в начале пачки амплитуда радиоимпульсов постепенно увеличивается, что обеспечивает необходимую комфортность воздействия. 20 Редактор Г Мозжечкова Составитель Б Попов Техред М.Моргентал Корректор Т Малец Заказ 486 Тираж Подписное ВНИИЛИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, улХагарина, 101
