Пристрій для дренування порожнин

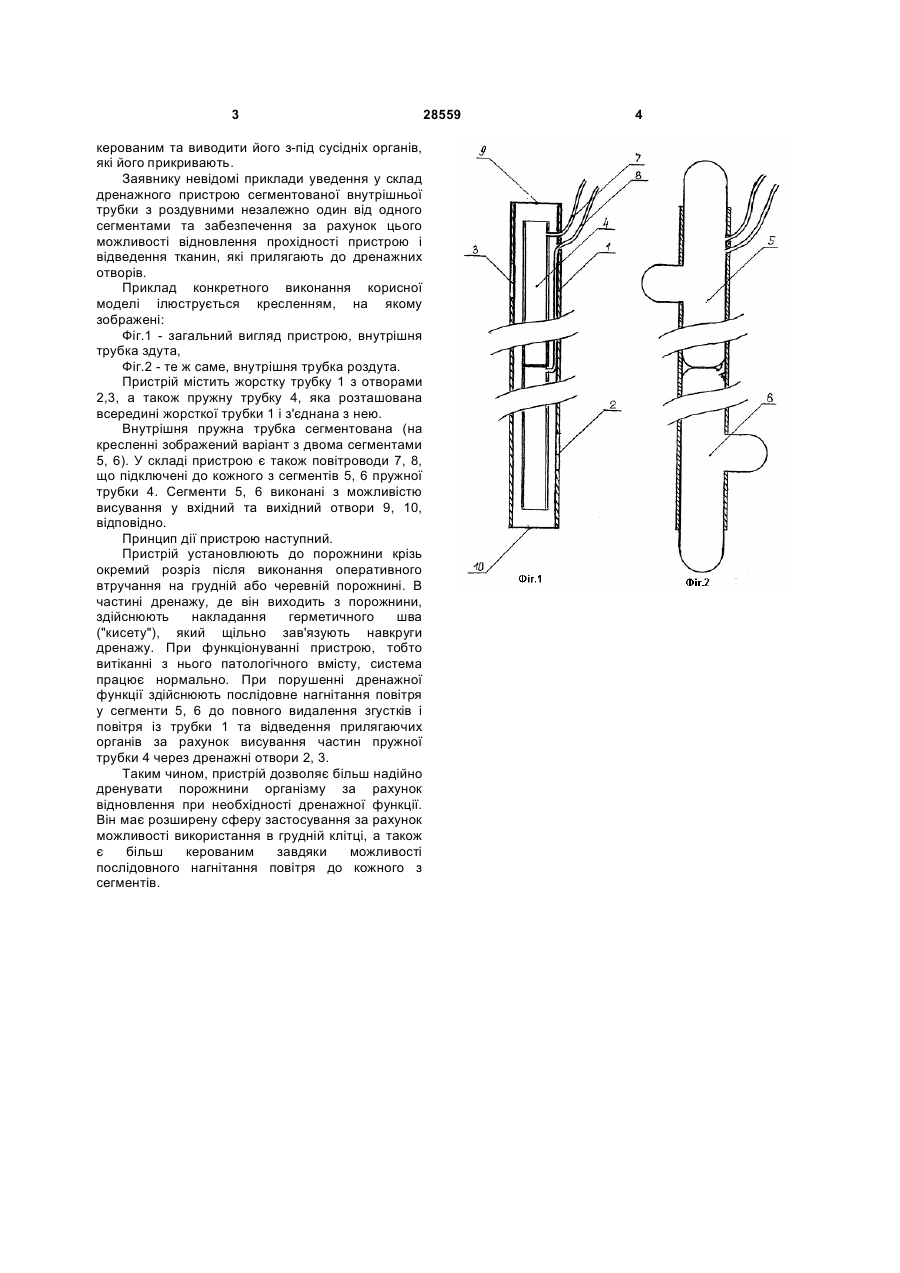

Пристрій для дренування порожнин, що містить жорстку трубку з отворами, а також пружну трубку, який відрізняється тим, що пружна трубка розташована всередині жорсткої і з'єднана з нею, внутрішня пружна трубка сегментована, а також додатково введені повітроводи, які підключені до кожного з сегментів пружної трубки. (19) (21) u200709684 (22) 27.08.2007 (24) 10.12.2007 (72) БОЙКО ВАЛЕРІЙ ВОЛОДИМИРОВИЧ, UA, СКРИПКО ВАЛЕРІЙ АНАТОЛІЙОВИЧ, UA, ЛИХМАН ВІКТОР МИКОЛАЙОВИЧ, UA, БОЙКО ЛЮДМИЛА ОЛЕКСАНДРІВНА, UA, ТИЩЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA (73) ІНСТИТУТ ЗАГАЛЬНОЇ ТА НЕВІДКЛАДНОЇ ХІРУРГІЇ АКАДЕМІЇ МЕДИЧНИХ НАУК УКРАЇНИ, UA 3 керованим та виводити його з-під сусідніх органів, які його прикривають. Заявнику невідомі приклади уведення у склад дренажного пристрою сегментованої внутрішньої трубки з роздувними незалежно один від одного сегментами та забезпечення за рахунок цього можливості відновлення прохідності пристрою і відведення тканин, які прилягають до дренажних отворів. Приклад конкретного виконання корисної моделі ілюструється кресленням, на якому зображені: Фіг.1 - загальний вигляд пристрою, внутрішня трубка здута, Фіг.2 - те ж саме, внутрішня трубка роздута. Пристрій містить жорстку трубку 1 з отворами 2,3, а також пружну трубку 4, яка розташована всередині жорсткої трубки 1 і з'єднана з нею. Внутрішня пружна трубка сегментована (на кресленні зображений варіант з двома сегментами 5, 6). У складі пристрою є також повітроводи 7, 8, що підключені до кожного з сегментів 5, 6 пружної трубки 4. Сегменти 5, 6 виконані з можливістю висування у вхідний та вихідний отвори 9, 10, відповідно. Принцип дії пристрою наступний. Пристрій установлюють до порожнини крізь окремий розріз після виконання оперативного втручання на грудній або черевній порожнині. В частині дренажу, де він виходить з порожнини, здійснюють накладання герметичного шва ("кисету"), який щільно зав'язують навкруги дренажу. При функціонуванні пристрою, тобто витіканні з нього патологічного вмісту, система працює нормально. При порушенні дренажної функції здійснюють послідовне нагнітання повітря у сегменти 5, 6 до повного видалення згустків і повітря із трубки 1 та відведення прилягаючих органів за рахунок висування частин пружної трубки 4 через дренажні отвори 2, 3. Таким чином, пристрій дозволяє більш надійно дренувати порожнини організму за рахунок відновлення при необхідності дренажної функції. Він має розширену сферу застосування за рахунок можливості використання в грудній клітці, а також є більш керованим завдяки можливості послідовного нагнітання повітря до кожного з сегментів. 28559 4
