Пристрій для дренування порожнин чи ран

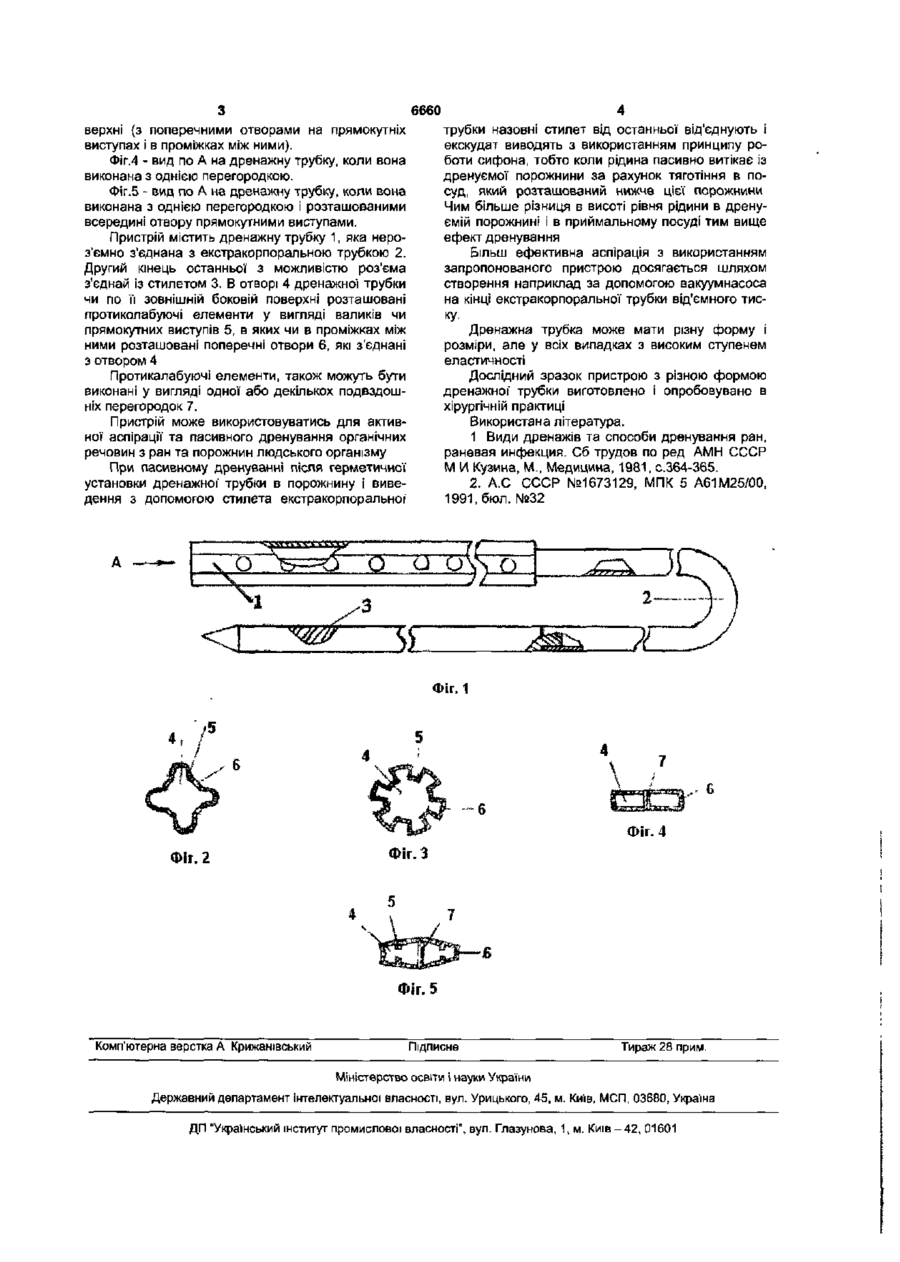

1. Пристрій для дренування порожнин, що містить імплантовану в тіло пацієнта еластичну дренажну трубку з поперечними отворами на її боковій поверхні, з'єднану з нею екстракорпораль ну трубку та стилет для підшкірного проведення екстракорпоральної трубки, який відрізняється тим, що дренажна трубка виконана з розташованими впродовж і\ протиколабуючими елементами у вигляді рівномірно розташованих по периметру отвору чи на зовнішній боковій поверхні валиків чи прямокутних виступів або/І однієї чи декількох розташованих в отворі впродовж трубки перегородок. 2 Пристрій для дренування порожнин за п. 1, який відрізняється тим, що поперечні отвори на боковій поверхні дренажної трубки виконані в проміжках між валиками чи прямокутними виступами або/і на них. Корисна модель відноситься до медицини, зокрема до медичної техніки і устаткування і може бути використана для дренування (висасування) рідинних субстратів із відкритих порожнин чи ран (далі порожнин), наприклад в загальній хірургії в післяопераційний період. Відомі дренажі для підшлункової" залози являють собою різноманітні еластичні трубки для дренування, які мають круглу, або овальну форму і бокові перфораційні отвори [1]. Основним недоліком зазначених пристроїв являється низька ефективність дренування з області резекції тому, що значна частина ексудату не попадає в просвіт дренажної трубки і не виводиться назовні Найбільш близьким до запропонованого І взятого нами за прототип являється пристрій для дренування (дренаж) на основі еластичної двохпросвітної" трубки, одна із яких призначена для промивання дренажа і зрощування дренуємого органа лікарськими рослинами [2]. Цей пристрій має ті ж недоліки, що і зазначені вище [1]. Основною задачею корисної моделі являється створення пристрою, який би забезпечував більш ефективне дренування рани за рахунок зменшення вірогідності перекривання просвіту отвору чи отворів дренажної трубки при її деформації. Вирішення поставленої задачі досягається тим, що у відомому пристрої для дренування порожнин, що містить імплантовану в тіло пацієнта еластичну дренажну трубку з поперечними отворами на її боковій поверхні, з'єднану з нею відвідну або так звану екстракорпоральну та стилет для підшкірного проведення екстракорпоральної трубки, згідно з пропонуємим рішенням дренажну трубку виконано з розташованими впродовж її в отворі чи на її зовнішній боковій поверхні антиколабуючими елементами у вигляді розташованих рівномірно по периметру отвору валиків чи прямокутних виступів або/і однієї' чи декількох розташованих в отворі впродовж трубки перегородок, причому поперечні отвори на боковій поверхні дренажної трубки виконані в проміжках між валиками чи прямокутними виступами, або/і на них. Технічним результатом, досягаємим корисною моделлю, являється виключення чи суттєве зменшення травматизації1 та пошкодження тканин організму хворого за рахунок забезпечення антиколабуючими елементами мінімально необхідного просвіту в дренажній трубці при поперечній деформації її в любому напрямку Екстракорпоральна трубка нероз'ємно з'єднана з дренажною і роз'ємне з'єднана з шилоподібним провідником (стилетом) з твердого матеріалу. Пристрій пояснюється Ілюстраціями, зазначеними на Фіг.1 -5. Фіг. 1 - загальна схема пристрою. Фіг.2 - вид по А на дренажну трубку (точніше дренажна трубка з в поперечному перерізі), коли вона виконана з валиками на її зовнішній боковій поверхні. Фіг.З - вид по А на дренажну трубку з прямокутними виступами на внутрішній чи зовнішній її по (О 6660 трубки назовні стилет від останньої від'єднують і екскудат виводять з використанням принципу роботи сифона, тобто коли рідина пасивно витікає із дренуємої порожнини за рахунок тяготіння в посуд, який розташований нижче цієї порожнини Чим більше різниця в висоті рівня рідини в дренуємій порожнині і в приймальному посуді тим вище ефект дренування Більш ефективна аспірація з використанням запропонованого пристрою досягається шляхом створення наприклад за допомогою вакуумнасоса на кінці екстракорпоральної трубки від'ємного тиску. Дренажна трубка може мати різну форму і розміри, але у всіх випадках з високим ступенем еластичності Дослідний зразок пристрою з різною формою дренажної трубки виготовлено і опробовувано в хірургічній практиці Використана література. 1 Види дренажів та способи дренування ран, раневая инфекция. Сб трудов по ред АМН СССР М И Кузина, М., Медицина, 1981, с.364-365. 2. А.С СССР №1673129, МПК 5 А61М25/00, 1991, бюл. №32 верхні (з поперечними отворами на прямокутніх виступах і в проміжках між ними). Фіг.4 - вид по А на дренажну трубку, коли вона виконана з однією перегородкою. Фіг.5 - вид по А на дренажну трубку, коли вона виконана з однією перегородкою і розташованими всередині отвору прямокутними виступами. Пристрій містить дренажну трубку 1, яка нероз'ємно з'єднана з екстракорпоральною трубкою 2. Другий кінець останньої з можливістю роз'єма з'єднай із стилетом 3. В отворі 4 дренажної трубки чи по її зовнішній боковій поверхні розташовані протиколабуючі елементи у вигляді валиків чи прямокутних виступів 5, в яких чи в проміжках між ними розташовані поперечні отвори 6, які з'єднані з отвором 4 Проти кала буючі елементи, також можуть бути виконані у вигляді одної або декількох подвздошніх перегородок 7. Пристрій може використовуватись для активної аспірації та пасивного дренування органічних речовин з ран та порожнин людського організму При пасивному дренуванні після герметичної установки дренажної' трубки в порожнину і виведення з допомогою стилета екстракорпоральної Фіг. 1 Фіг.4 Фіг. 2 Фіг. З Фіг.5 Комп'ютерна верстка А Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
