Розподільна решітка апарата псевдозрідженого шару
Формула / Реферат
1. Розподільна решітка апарата псевдозрідженого шару, що містить дві розташовані одна над одною пластини з отворами, одну з яких оснащено механізмом зміщення її відносно другої, яка відрізняється тим, що між пластинами розміщено прикріплену до них по всій поверхні еластичну вставку з каналами, що сполучають відповідні отвори обох пластин.
2. Решітка за п. 1, яка відрізняється тим, що вставку прикріплено до пластин за допомогою клею.
Текст

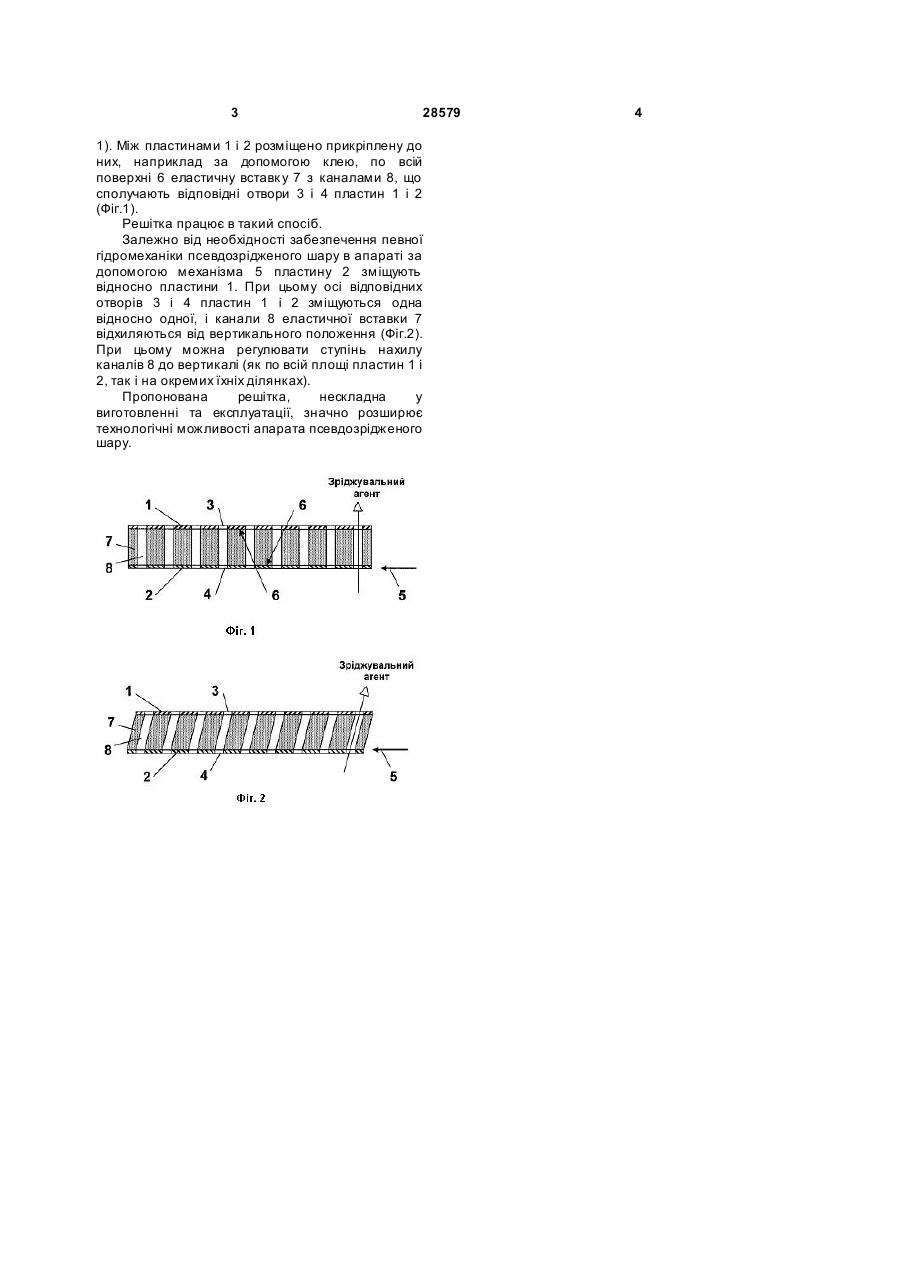

1. Розподільна решітка апарата псевдозрідженого шару, що містить дві 3 28579 1). Між пластинами 1 і 2 розміщено прикріплену до них, наприклад за допомогою клею, по всій поверхні 6 еластичну вставк у 7 з каналами 8, що сполучають відповідні отвори 3 і 4 пластин 1 і 2 (Фіг.1). Решітка працює в такий спосіб. Залежно від необхідності забезпечення певної гідромеханіки псевдозрідженого шару в апараті за допомогою механізма 5 пластину 2 зміщують відносно пластини 1. При цьому осі відповідних отворів 3 і 4 пластин 1 і 2 зміщуються одна відносно одної, і канали 8 еластичної вставки 7 відхиляються від вертикального положення (Фіг.2). При цьому можна регулювати ступінь нахилу каналів 8 до вертикалі (як по всій площі пластин 1 і 2, так і на окремих їхніх ділянках). Пропонована решітка, нескладна у виготовленні та експлуатації, значно розширює технологічні можливості апарата псевдозрідженого шару. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAir distributor cap of fluidized bed apparatus
Автори англійськоюMikulionok Ihor Olehovych, Vozna Anna Serhiivna
Назва патенту російськоюРаспределительная решетка аппарата псевдоожиженного слоя
Автори російськоюМикуленок Игорь Олегович, Микульонок Игорь Олегович
МПК / Мітки
МПК: B01J 8/24
Мітки: розподільна, апарата, шару, решітка, псевдозрідженого
