Елемент насадки масообмінного апарата
Формула / Реферат
Елемент насадки масообмінного апарата, що містить тонкостінну циліндричну оболонку з наскрізними отворами, виконану з листової заготовки з утворенням поздовжнього стику, який відрізняється тим, що поздовжній стик оболонки виконано ступінчастим, всередині оболонки розміщені дві взаємно перпендикулярні поздовжні перегородки з виступами на бокових крайках, при цьому зазначені виступи закріплені в наскрізних отворах оболонки, виконаних, у тому числі, і на ділянці ступінчастого поздовжнього стику.
Текст

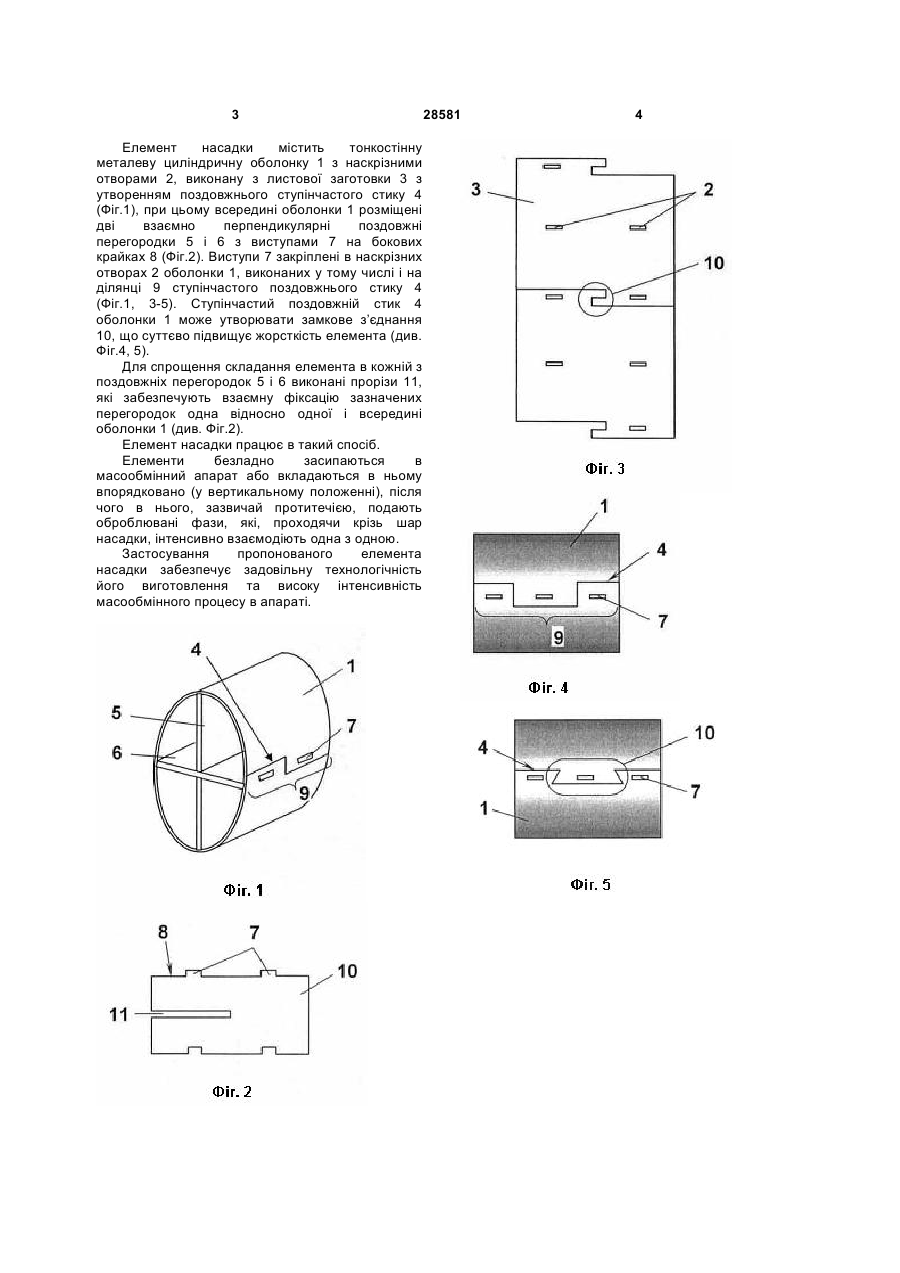

Елемент насадки масообмінного апарата, що містить тонкостінну циліндричну оболонку з 3 Елемент насадки містить тонкостінну металеву циліндричну оболонку 1 з наскрізними отворами 2, виконану з листової заготовки 3 з утворенням поздовжнього ступінчастого стику 4 (Фіг.1), при цьому всередині оболонки 1 розміщені дві взаємно перпендикулярні поздовжні перегородки 5 і 6 з виступами 7 на бокових крайках 8 (Фіг.2). Виступи 7 закріплені в наскрізних отворах 2 оболонки 1, виконаних у тому числі і на ділянці 9 ступінчастого поздовжнього стику 4 (Фіг.1, 3-5). Ступінчастий поздовжній стик 4 оболонки 1 може утворювати замкове з’єднання 10, що суттєво підвищує жорсткість елемента (див. Фіг.4, 5). Для спрощення складання елемента в кожній з поздовжніх перегородок 5 і 6 виконані прорізи 11, які забезпечують взаємну фіксацію зазначених перегородок одна відносно одної і всередині оболонки 1 (див. Фіг.2). Елемент насадки працює в такий спосіб. Елементи безладно засипаються в масообмінний апарат або вкладаються в ньому впорядковано (у вертикальному положенні), після чого в нього, зазвичай протитечією, подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Застосування пропонованого елемента насадки забезпечує задовільну технологічність його виготовлення та високу інтенсивність масообмінного процесу в апараті. 28581 4
ДивитисяДодаткова інформація
Назва патенту англійськоюElement of cap of mass-exchange apparatus
Автори англійськоюMikulionok Ihor Olehovych, Vozna Anna Serhiivna
Назва патенту російськоюЭлемент насадки массообменного аппарата
Автори російськоюМикульонок Игорь Олегович, Микуленок Игорь Олегович
МПК / Мітки
МПК: B01J 19/30
Мітки: елемент, насадки, апарата, масообмінного
Код посилання
<a href="https://ua.patents.su/2-28581-element-nasadki-masoobminnogo-aparata.html" target="_blank" rel="follow" title="База патентів України">Елемент насадки масообмінного апарата</a>
