Формула / Реферат

Вентиляторно-розпилюючий пристрій, що містить циліндричний корпус, вентилятор усередині корпуса, розсікач, двоплощинний дифузор і розпилюючі форсунки, встановлені між площинами дифузора, який відрізняється тим, що краї площин дифузора виконані у вигляді лопаток пелюсткового типу, які встановлені з можливістю їхнього повороту з фіксацією відносно площин дифузора, при цьому краї лопаток відігнуті по кривій у бік, протилежний від встановлених розпилюючих форсунок.

Текст

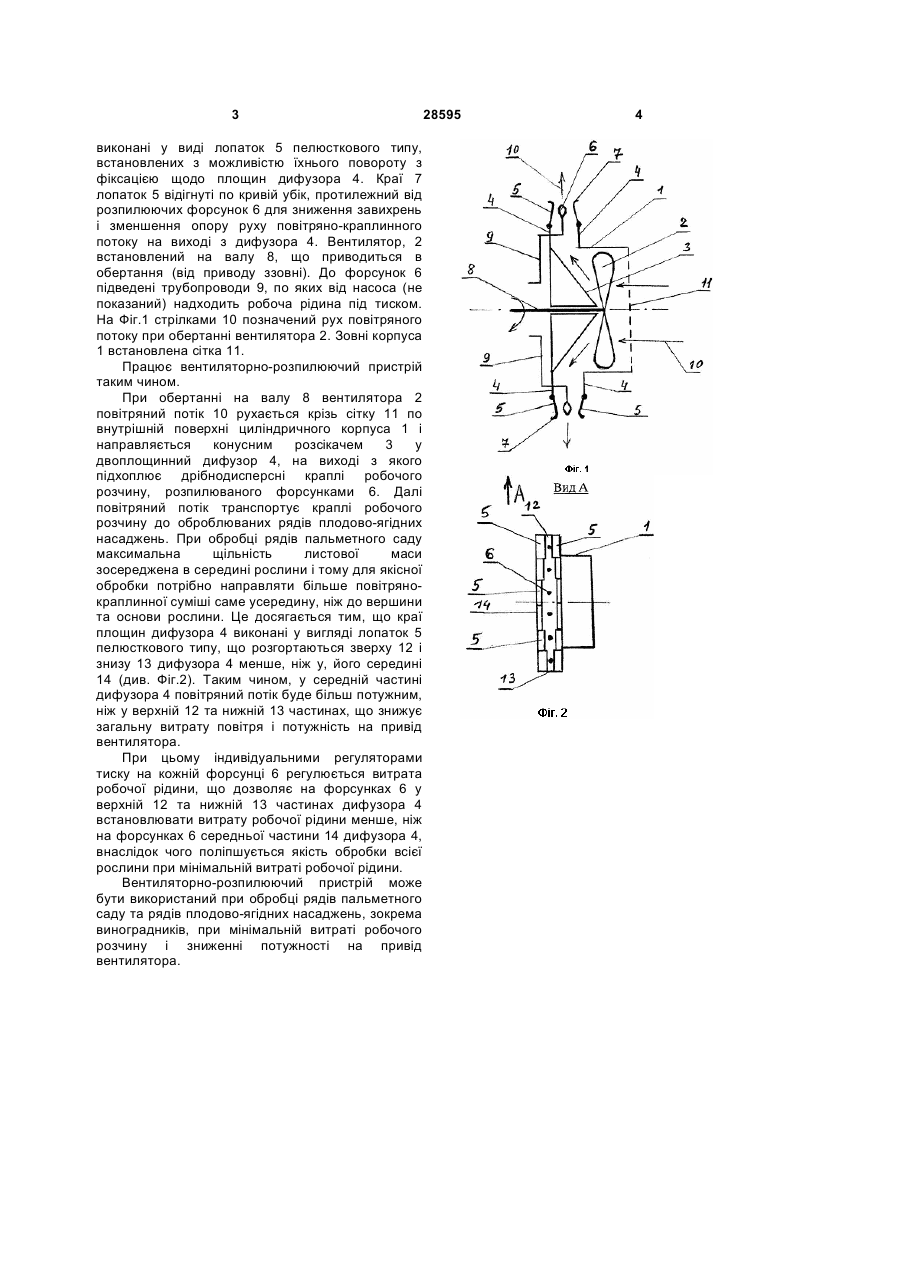

Вентиляторно-розпилюючий пристрій, що містить циліндричний корпус, вентилятор 3 виконані у виді лопаток 5 пелюсткового типу, встановлених з можливістю їхнього повороту з фіксацією щодо площин дифузора 4. Краї 7 лопаток 5 відігнуті по кривій убік, протилежний від розпилюючих форсунок 6 для зниження завихрень і зменшення опору руху повітряно-краплинного потоку на виході з дифузора 4. Вентилятор, 2 встановлений на валу 8, що приводиться в обертання (від приводу ззовні). До форсунок 6 підведені трубопроводи 9, по яких від насоса (не показаний) надходить робоча рідина під тиском. На Фіг.1 стрілками 10 позначений рух повітряного потоку при обертанні вентилятора 2. Зовні корпуса 1 встановлена сітка 11. Працює вентиляторно-розпилюючий пристрій таким чином. При обертанні на валу 8 вентилятора 2 повітряний потік 10 рухається крізь сітку 11 по внутрішній поверхні циліндричного корпуса 1 і направляється конусним розсікачем 3 у двоплощинний дифузор 4, на виході з якого підхоплює дрібнодисперсні краплі робочого розчину, розпилюваного форсунками 6. Далі повітряний потік транспортує краплі робочого розчину до оброблюваних рядів плодово-ягідних насаджень. При обробці рядів пальметного саду максимальна щільність листової маси зосереджена в середині рослини і тому для якісної обробки потрібно направляти більше повітрянокраплинної суміші саме усередину, ніж до вершини та основи рослини. Це досягається тим, що краї площин дифузора 4 виконані у вигляді лопаток 5 пелюсткового типу, що розгортаються зверху 12 і знизу 13 дифузора 4 менше, ніж у, його середині 14 (див. Фіг.2). Таким чином, у середній частині дифузора 4 повітряний потік буде більш потужним, ніж у верхній 12 та нижній 13 частинах, що знижує загальну витрату повітря і потужність на привід вентилятора. При цьому індивідуальними регуляторами тиску на кожній форсунці 6 регулюється витрата робочої рідини, що дозволяє на форсунках 6 у верхній 12 та нижній 13 частинах дифузора 4 встановлювати витрату робочої рідини менше, ніж на форсунках 6 середньої частини 14 дифузора 4, внаслідок чого поліпшується якість обробки всієї рослини при мінімальній витраті робочої рідини. Вентиляторно-розпилюючий пристрій може бути використаний при обробці рядів пальметного саду та рядів плодово-ягідних насаджень, зокрема виноградників, при мінімальній витраті робочого розчину і зниженні потужності на привід вентилятора. 28595 4

Дивитися

Додаткова інформація

Назва патенту англійською

Blower sprayer

Автори англійською

Dohoda Petro Оnufrііоvусh, Siera Kateryna Мукhаіlіvnа, Dohoda Oleksandr Petrovych

Назва патенту російською

Вентиляторно-распыляющее устройство

Автори російською

Догода Петр Онуфриефич, Сера Екатерина Михайловна, Догода Александр Петрович

МПК / Мітки

МПК: A01M 7/00

Мітки: пристрій, вентиляторно-розпилюючий

Код посилання
