Розпилюючий пристрій

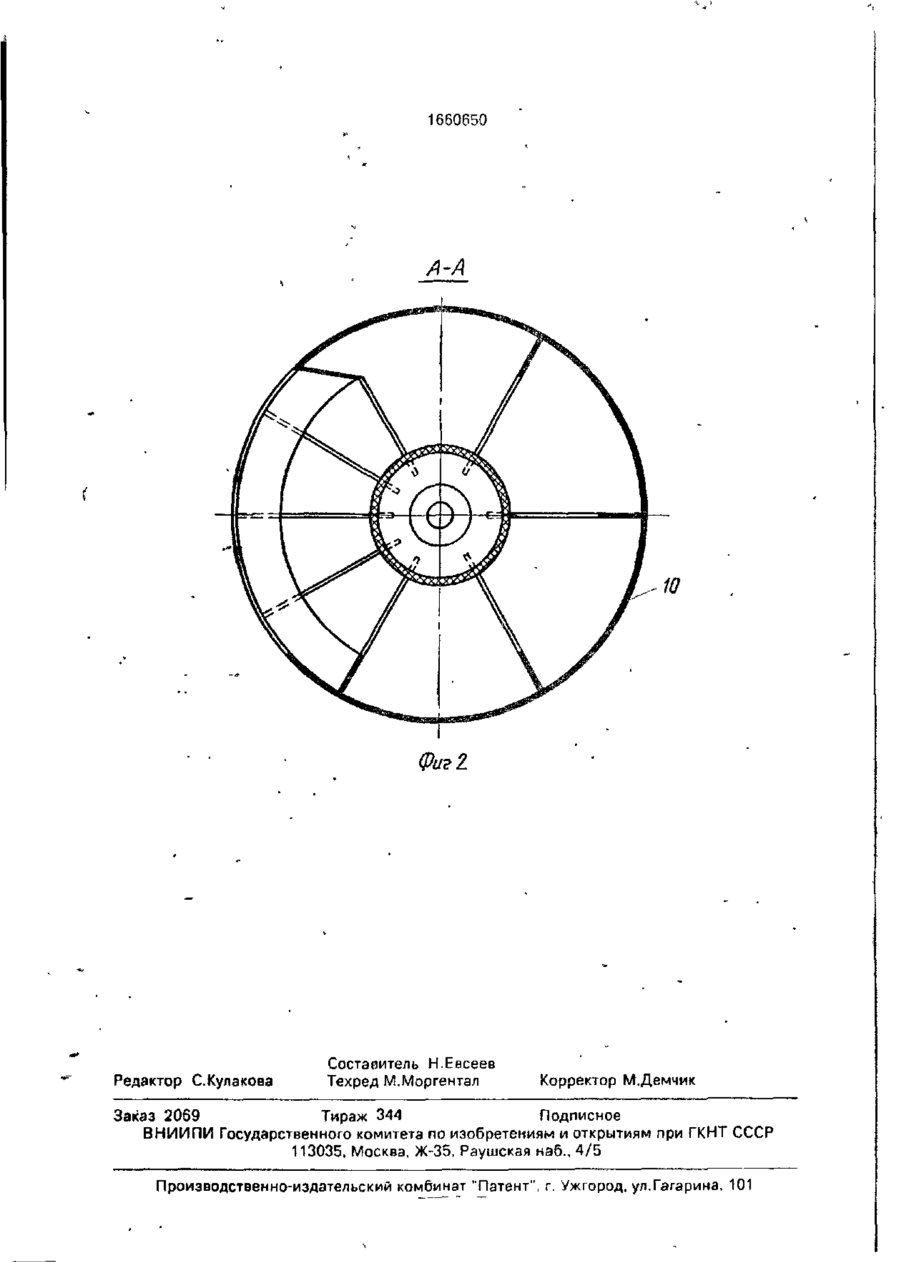

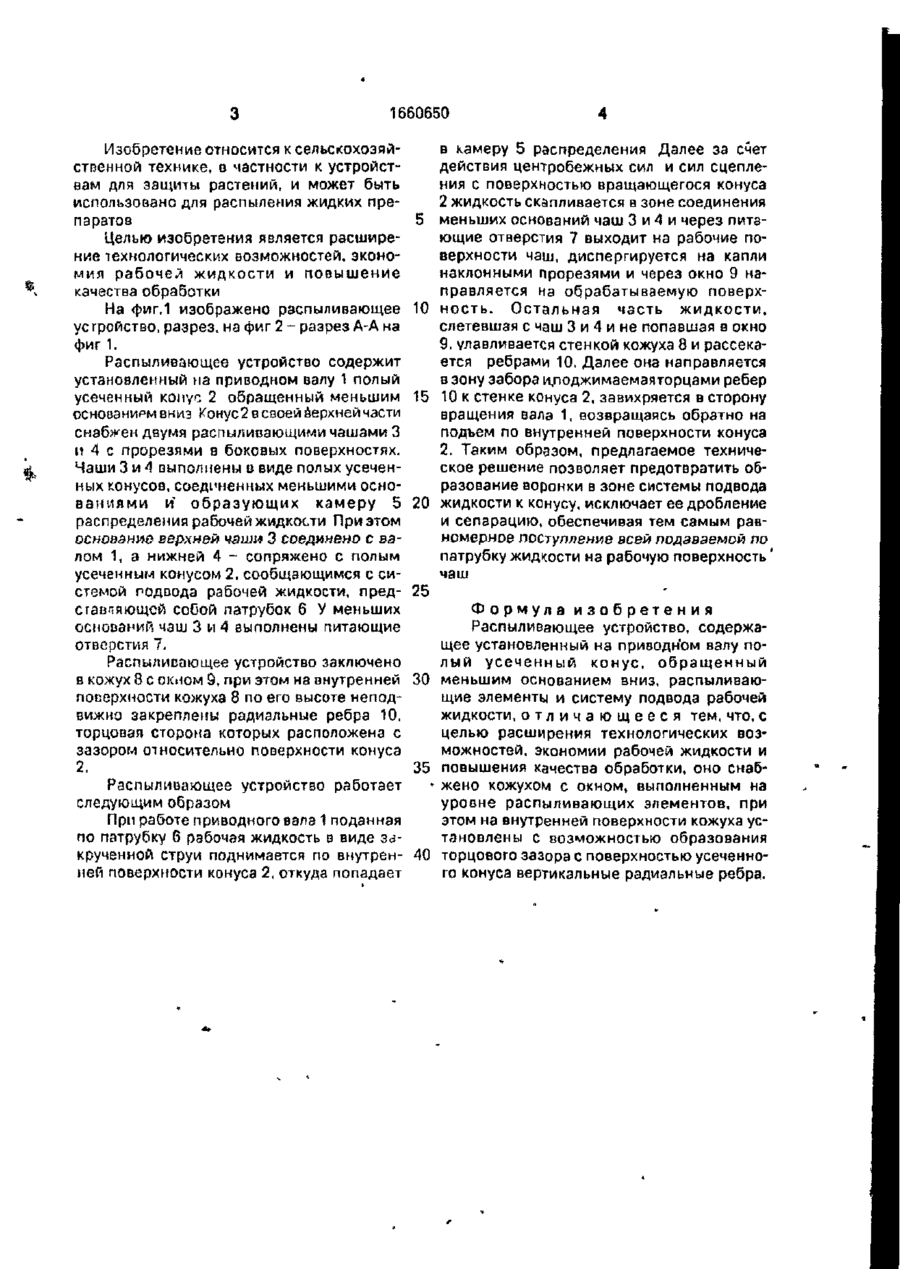

Изобретение относится к сельскохозяйственной технике, в частности к устройствам для защиты растений, и может быть использовано для распыления жидких препаратов. Целью изобретения является расширение технологических возможностей, экономия рабочей жидкости и повышение качества обработки Устройство содержит установленный на приводном валу 1 полый усеченный конус 2 с двумя распыливающими чашами 3 и 4, образующими камеру 5 распределения Рас пыли вающее устройство заключено в кожухе 8 с окном 9. На внутренней пове рхности кожуха 8 по его высоте вертикально закреплены радиальные ребра 10, торцовая сторона которых расположена с зазором относительно поверхности конуса 2, В процессе работы с у с п е н з и я из системы подвода подается в виде закрученной струи, поднимается по внутренней поверхности конуса 2 к камере 5 распределения. Часть жидкости, не попавшая в окно 9, улавливается стенкой кожуха 8 и направляется обратно к с и с т е м е подвода. Ребра 10 предотвращают образование воронки в зоне системы подвода жидкости и обеспечивают равномерную ее подачу на конус 2. 2 ил. о CN о > 1660650 *ч к. Изобретение относится к сельскохозяйственной технике, в частности к устройствам для защиты растений, и может быть использовано для распыления жидких препаратов 5 Целью изобретения является расширение технологических возможностей, экономия рабочей жидкости и повышение качества обработки На фиг.1 изображено распиливающее 10 устройство, разрез, на фиг 2 - разрез А-А на фиг 1. Распиливающее устройство содержит установленный на приводном валу 1 полый усеченный конус 2 обращенный меньшим 15 основанием вниз Конус2 в своей йерхней части снабжен двумя распиливающими чашами 3 и 4 с прорезями в боковых поверхностях. Чаши 3 и 4 выполнены в виде полых усеченных конусов, соединенных меньшими основаниями и образующих камеру 5 20 распределения рабочей жидкости При этом основание верхней чаши 3 соединено с валом 1, а нижней 4 - сопряжено с полым усеченным конусом 2, сообщающимся с системой подвода рабочей жидкости, пред- 25 сгавпяющсй собой патрубок 6 У меньших оснований чаш 3 и 4 выполнены питающие отверстия 7. Распиливающее устройство заключено в кожух 8 с окном 9, при этом на внутренней 30 поверхности кожуха 8 по его высоте неподвижно закреплены радиальные ребра 10, торцовая сторона которых расположена с зазором относительно поверхности конуса 2. 35 Распыливающее устройство работает следующим образом При работе приводного вала 1 поданная по патрубку 6 рабочая жидкость в виде закрученной струи поднимается по внутрен- 40 ней поверхности конуса 2, откуда попадает в камеру 5 распределения Далее за счет действия центробежных сил и сил сцепления с поверхностью вращающегося конуса 2 жидкость скапливается в зоне соединения меньших оснований чаш 3 и 4 и через питающие отверстия 7 выходит на рабочие поверхности чаш, диспергируется на капли наклонными прорезями и через окно 9 направляется на обрабатываемую поверхность. Остальная часть жидкости, слетевшая с чаш 3 и 4 и не попавшая в окно 9. улавливается стенкой кожуха 8 и рассекается ребрами 10. Далее она направляется в зону забора итюджимаемэяторцами ребер 10 к стенке конуса 2, завихряется в сторону вращения вала 1, возвращаясь обратно на подъем по внутренней поверхности конуса 2. Таким образом, предлагаемое техническое решение позволяет предотвратить образование воронки в зоне системы подвода жидкости к конусу, исключает ее дробление и сепарацию, обеспечивая тем самым равномерное поступление всей подаваемой по патрубку жидкости на рабочую поверхность' чаш Формула изобретения Распыливающее устройство, содержащее установленный на приводном валу полый усеченный конус, обращенный меньшим основанием вниз, распыливающие элементы и систему подвода рабочей жидкости, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей, экономии рабочей жидкости и повышения качества обработки, оно снабжено кожухом с окном, выполненным на уровне распиливающих элементов, при этом на внутренней поверхности кожуха установлены с возможностью образования торцового зазора с поверхностью усеченного конуса вертикальные радиальные ребра. 1660650 A-A Фиг I Редактор С.Кулакова Составитель Н.Евсеев Техред М.Моргентал Корректор М.Демчик Заказ 2069 Тираж 344 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
