Спосіб моделювання процесів перекисного окиснення ліпідів у колагені шкіри

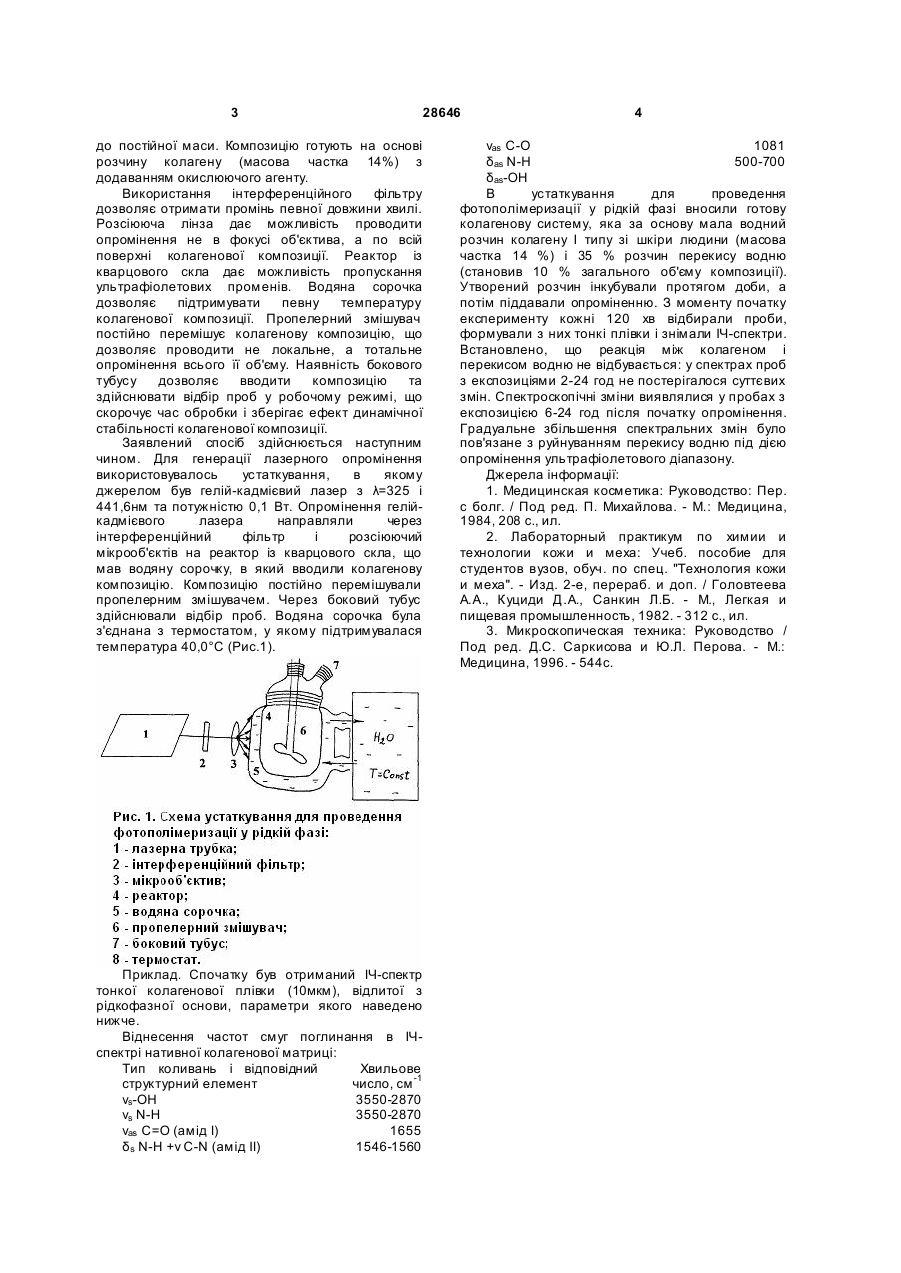

1. Спосіб моделювання процесів перекисного окиснення ліпідів у колагені шкіри шляхом проведення фотополімеризації у рідкій фазі при 3 28646 до постійної маси. Композицію готують на основі розчину колагену (масова частка 14%) з додаванням окислюючого агенту. Використання інтерференційного фільтру дозволяє отримати промінь певної довжини хвилі. Розсіююча лінза дає можливість проводити опромінення не в фокусі об'єктива, а по всій поверхні колагенової композиції. Реактор із кварцового скла дає можливість пропускання ультрафіолетових променів. Водяна сорочка дозволяє підтримувати певну температуру колагенової композиції. Пропелерний змішувач постійно перемішує колагенову композицію, що дозволяє проводити не локальне, а тотальне опромінення всього її об'єму. Наявність бокового тубусу дозволяє вводити композицію та здійснювати відбір проб у робочому режимі, що скорочує час обробки і зберігає ефект динамічної стабільності колагенової композиції. Заявлений спосіб здійснюється наступним чином. Для генерації лазерного опромінення використовувалось устаткування, в якому джерелом був гелій-кадмієвий лазер з λ=325 і 441,6нм та потужністю 0,1 Вт. Опромінення гелійкадмієвого лазера направляли через інтерференційний фільтр і розсіюючий мікрооб'єктів на реактор із кварцового скла, що мав водяну сорочку, в який вводили колагенову композицію. Композицію постійно перемішували пропелерним змішувачем. Через боковий тубус здійснювали відбір проб. Водяна сорочка була з'єднана з термостатом, у якому підтримувалася температура 40,0°С (Рис.1). Приклад. Спочатку був отриманий ІЧ-спектр тонкої колагенової плівки (10мкм), відлитої з рідкофазної основи, параметри якого наведено нижче. Віднесення частот смуг поглинання в ІЧспектрі нативної колагенової матриці: Тип коливань і відповідний Хвильове структурний елемент число, см -1 vs-ОН 3550-2870 vs N-H 3550-2870 vas C=O (амід І) 1655 δs N-H +v C-N (амід II) 1546-1560 4 vas C-O 1081 δas N-H 500-700 δas-ОН В устаткування для проведення фотополімеризації у рідкій фазі вносили готову колагенову систему, яка за основу мала водний розчин колагену І типу зі шкіри людини (масова частка 14 %) і 35 % розчин перекису водню (становив 10 % загального об'єму композиції). Утворений розчин інкубували протягом доби, а потім піддавали опроміненню. З моменту початку експерименту кожні 120 хв відбирали проби, формували з них тонкі плівки і знімали ІЧ-спектри. Встановлено, що реакція між колагеном і перекисом водню не відбувається: у спектрах проб з експозиціями 2-24 год не постерігалося суттєвих змін. Спектроскопічні зміни виявлялися у пробах з експозицією 6-24 год після початку опромінення. Градуальне збільшення спектральних змін було пов'язане з руйнуванням перекису водню під дією опромінення ультрафіолетового діапазону. Джерела інформації: 1. Медицинская косметика: Руководство: Пер. с болг. / Под ред. П. Михайлова. - М.: Медицина, 1984, 208 с., ил. 2. Лабораторный практикум по химии и технологии кожи и меха: Учеб. пособие для студентов вузов, обуч. по спец. "Технология кожи и меха". - Изд. 2-е, перераб. и доп. / Головтеева А.А., Куциди Д.А., Санкин Л.Б. - М., Легкая и пищевая промышленность, 1982. - 312 с., ил. 3. Микроскопическая техника: Руководство / Под ред. Д.С. Саркисова и Ю.Л. Перова. - М.: Медицина, 1996. - 544с.
