Комутаційний модульний пристрій
Формула / Реферат
1. Комутаційний модульний пристрій, який містить корпус, приєднувальні затискачі із засобами фіксації в них провідників, який відрізняється тим, що щонайменше один засіб фіксації провідників закрито кришкою.
2. Пристрій за п. 1, який відрізняється тим, що має засіб від несанкціонованого відкривання кришки.
3. Пристрій за п. 2, який відрізняється тим, що засіб від несанкціонованого відкривання кришки виконано у вигляді пломби з розривним елементом.
4. Пристрій за п. 3, який відрізняється тим, що розривний елемент виконаний у вигляді нитки, просмикнутої в отвір, виконаний у виступі, розташованому на корпусі пристрою, кінці нитки скріплені пломбою, при цьому на кришці виконаний виріз, у якому розміщений виступ при закритій кришці.
5. Пристрій за п. 3, який відрізняється тим, що розривний елемент виконаний у вигляді нитки, просмикнутої в отвір, виконаний у корпусі та/або кришці, при цьому кінці нитки скріплені пломбою.
6. Пристрій за п. 1, який відрізняється тим, що кришка встановлена на осі з можливістю її обертання.
7. Пристрій за п. 1, який відрізняється тим, що його виконано у вигляді автоматичного вимикача.
8. Пристрій за п. 1, який відрізняється тим, що його виконано у вигляді пристрою захисного відключення.
Текст

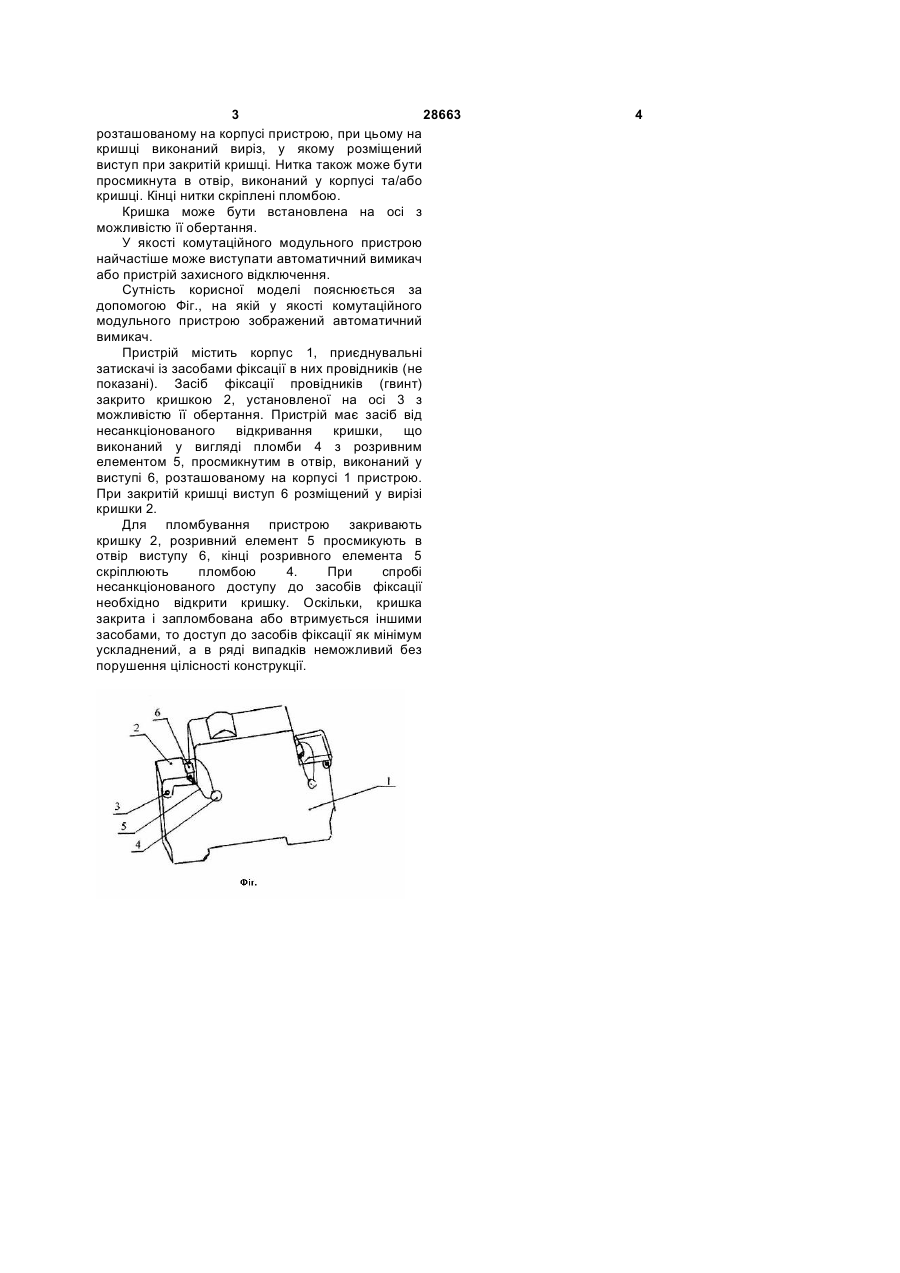

1. Комутаційний модульний пристрій, який містить корпус, приєднувальні затискачі із засобами фіксації в них провідників, який відрізняється тим, що щонайменше один засіб фіксації провідників закрито кришкою. 2. Пристрій за п. 1, який відрізняється тим, що має засіб від несанкціонованого відкривання кришки. 3. Пристрій за п. 2, який відрізняється тим, що засіб від несанкціонованого відкривання кришки виконано у вигляді пломби з розривним елементом. 3 28663 розташованому на корпусі пристрою, при цьому на кришці виконаний виріз, у якому розміщений виступ при закритій кришці. Нитка також може бути просмикнута в отвір, виконаний у корпусі та/або кришці. Кінці нитки скріплені пломбою. Кришка може бути встановлена на осі з можливістю її обертання. У якості комутаційного модульного пристрою найчастіше може виступати автоматичний вимикач або пристрій захисного відключення. Сутність корисної моделі пояснюється за допомогою Фіг., на якій у якості комутаційного модульного пристрою зображений автоматичний вимикач. Пристрій містить корпус 1, приєднувальні затискачі із засобами фіксації в них провідників (не показані). Засіб фіксації провідників (гвинт) закрито кришкою 2, установленої на осі 3 з можливістю її обертання. Пристрій має засіб від несанкціонованого відкривання кришки, що виконаний у вигляді пломби 4 з розривним елементом 5, просмикнутим в отвір, виконаний у виступі 6, розташованому на корпусі 1 пристрою. При закритій кришці виступ 6 розміщений у вирізі кришки 2. Для пломбування пристрою закривають кришку 2, розривний елемент 5 просмикують в отвір виступу 6, кінці розривного елемента 5 скріплюють пломбою 4. При спробі несанкціонованого доступу до засобів фіксації необхідно відкрити кришку. Оскільки, кришка закрита і запломбована або втримується іншими засобами, то доступ до засобів фіксації як мінімум ускладнений, а в ряді випадків неможливий без порушення цілісності конструкції. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюCommutation module unit
Автори англійськоюNasarov Dmytrii Valerievich
Назва патенту російськоюКоммутационное модульное устройство
Автори російськоюНазаров Дмитрий Валерьевич
МПК / Мітки
МПК: H05K 7/00
Мітки: комутаційний, модульний, пристрій
