Електромагнітний комутаційний пристрій
Номер патенту: 73700
Опубліковано: 15.08.2005
Формула / Реферат

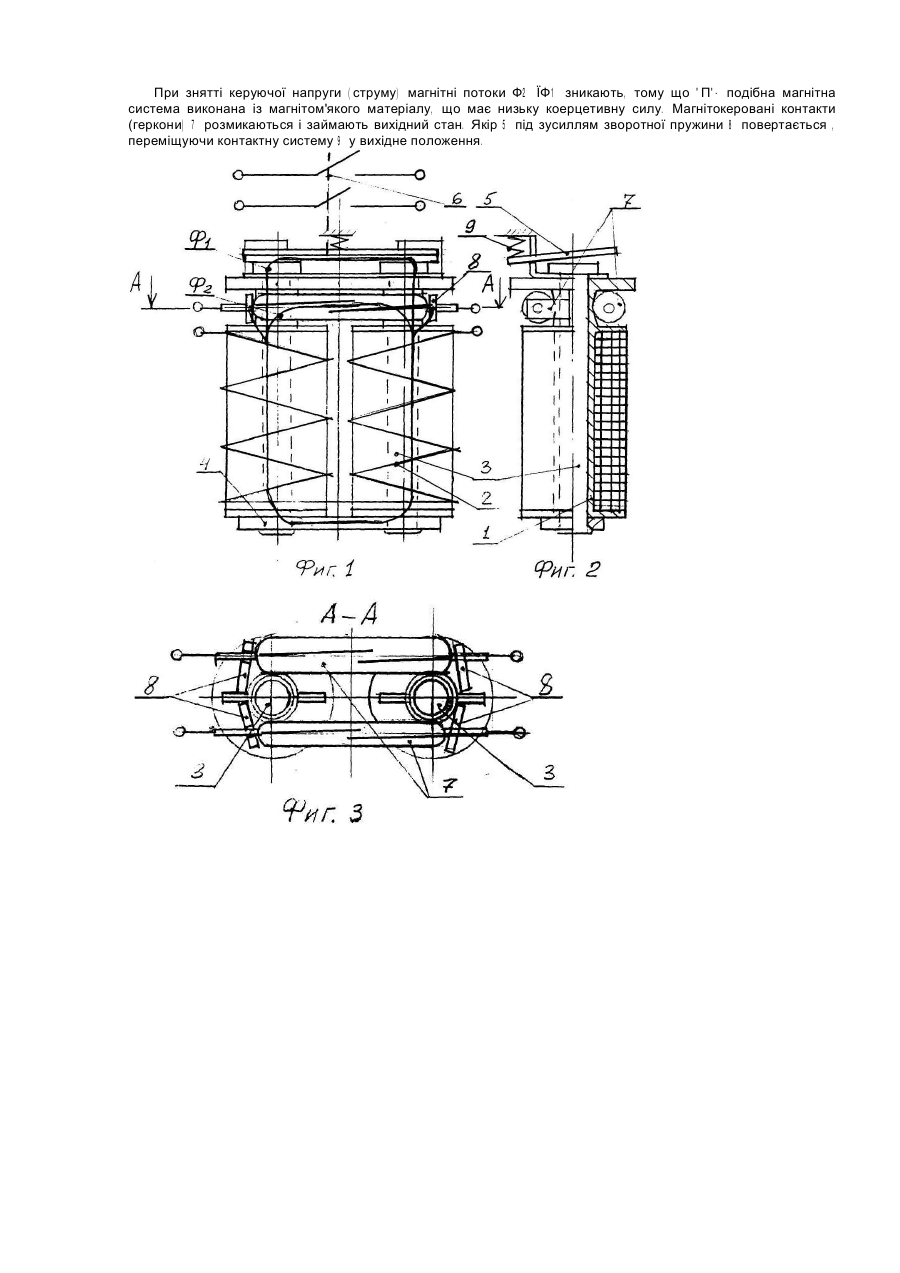

1. Електромагнітний комутаційний пристрій, який містить П - подібну магнітну систему, що включає два осердя, на яких розташовані каркаси з обмотками керування, з'єднаними послідовно між собою, ярмо та якір, і магнітокеровані контакти /геркони/, який відрізняється тим, що в каркасах утворений вільний простір, незаповнений обмотками керування, розташований поблизу якоря - повітряної робочої щілини магнітного поля, в якому паралельно якорю поблизу робочої повітряної щілини та осердь розташовані магнітокеровані контакти /геркони/.
2. Електромагнітний комутаційний пристрій за п. 1, який відрізняється тим, що виводи магнітокерованих контактів /герконів/ оснащені ділянками магнітопроводу, розташованими поблизу осердь.
3. Електромагнітний комутаційний пристрій за п. 1, який відрізняється тим, що якір має зменшений переріз, розмір якого вибирають із умови проведення основного магнітного потоку і забезпечення функціонування контактної системи пристрою, в тому числі і магнітокерованих контактів /герконів/.
Додаткова інформація
Назва патенту англійськоюElectromagnetic switching device
Автори англійськоюDarda Vasyl Maksymovych, Kotenko Gennadii Illich
Назва патенту російськоюЭлектромагнитное коммутационное устройство
Автори російськоюДарда Василий Максимович, Котенко Геннадий Ильич
МПК / Мітки
МПК: H01H 51/22
Мітки: пристрій, комутаційний, електромагнітний
