H03K 17/78 — з використанням оптоелектронних приладів в якості активних елементів, тобто світловипромінюючих і фотоелектричних приладів, електрично або оптично пов’язаних

Номер патенту: 115508

Опубліковано: 10.11.2017

Автори: Тищенко Сергій Володимирович, Опилат Віталій Якович

МПК: H03K 17/16, H03K 17/691, H03K 17/78 ...

Мітки: твердотільне, реле, сигнальних, кіл, швидкодіюче

Формула / Реферат:

Швидкодіюче твердотільне реле для сигнальних кіл, що містить ізольоване джерело живлення, елемент гальванічної розв'язки керуючого сигналу, формувач керуючих імпульсів, та вихідний ключ, яке відрізняється тим, що як ізольоване джерело живлення використовують фотовольтаїчний оптрон, який забезпечує гальванічну розв'язку керуючого сигналу з вихідною частиною цифрового ізолятора з індуктивним зв'язком та формувачем керуючих імпульсів, який...

Номер патенту: 116295

Опубліковано: 10.05.2017

Автори: Олійник Остап Олегович, Циганок Борис Архипович, Сидоренко Ярослав Сергійович

МПК: H03K 17/28, H03K 17/78

Мітки: основі, неоднорідностей, динамічних, мультиплексор

Формула / Реферат:

Мультиплексор на основі динамічних неоднорідностей, що містить розташовані на п'єзофотокристалі частотно-селективні входи та один широкосмуговий вихід, виконаних у вигляді зустрічно-штирьових перетворювачів, який відрізняється тим, що додатково містить світлодіодну матрицю з синхронізатором-мікроконтролером над ділянкою поверхні п'єзофотокристалу з фотопровідністю, для формування вхідних частотно-селективих зустрічно-штирьових перетворювачів...

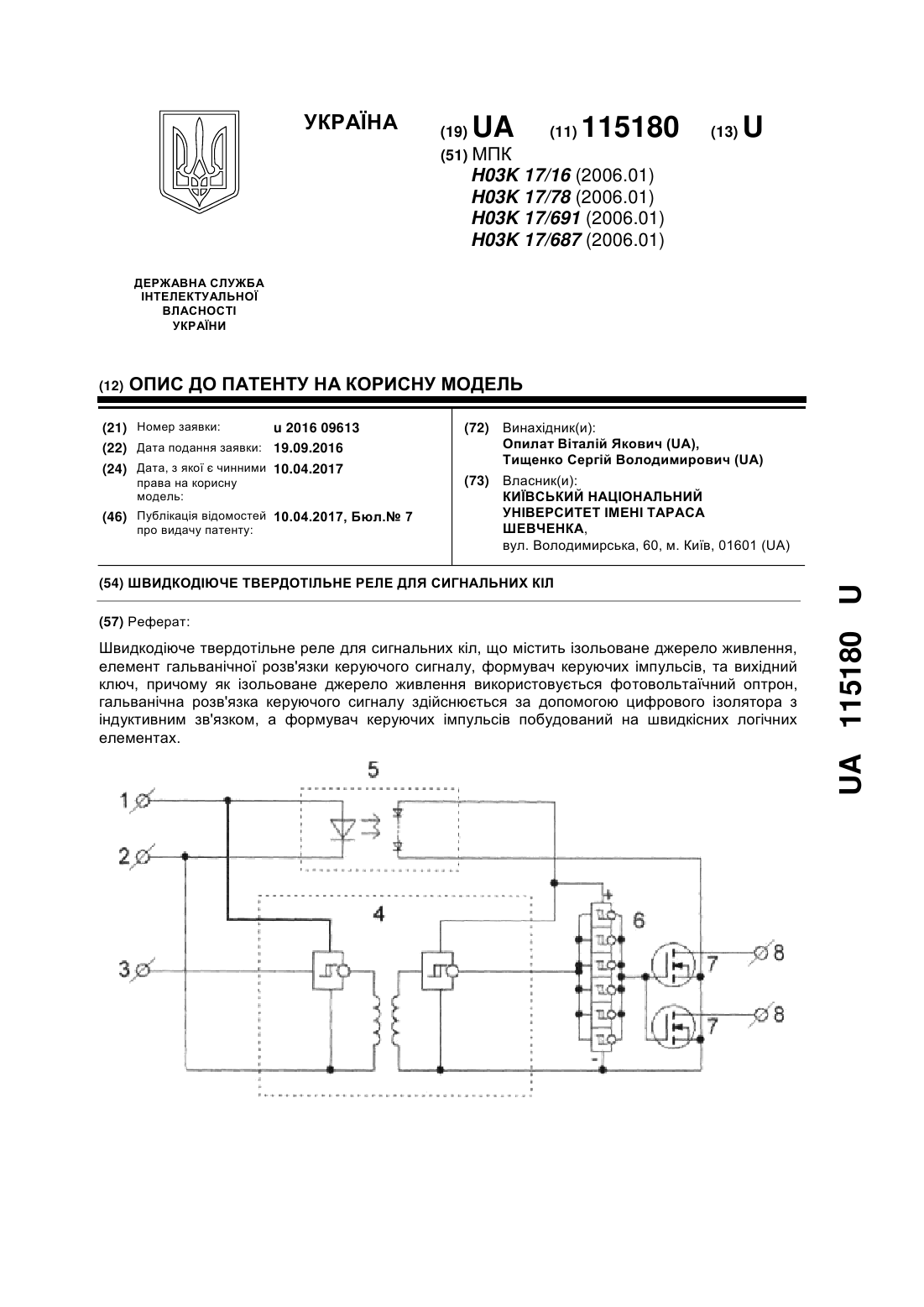

Номер патенту: 115180

Опубліковано: 10.04.2017

Автори: Опилат Віталій Якович, Тищенко Сергій Володимирович

МПК: H03K 17/687, H03K 17/16, H03K 17/691 ...

Мітки: кіл, швидкодіюче, реле, твердотільне, сигнальних

Формула / Реферат:

Швидкодіюче твердотільне реле для сигнальних кіл, що містить ізольоване джерело живлення, елемент гальванічної розв'язки керуючого сигналу, формувач керуючих імпульсів, та вихідний ключ, яке відрізняється тим, що як ізольоване джерело живлення використовується фотовольтаїчний оптрон, гальванічна розв'язка керуючого сигналу здійснюється за допомогою цифрового ізолятора з індуктивним зв'язком, а формувач керуючих імпульсів побудований на...

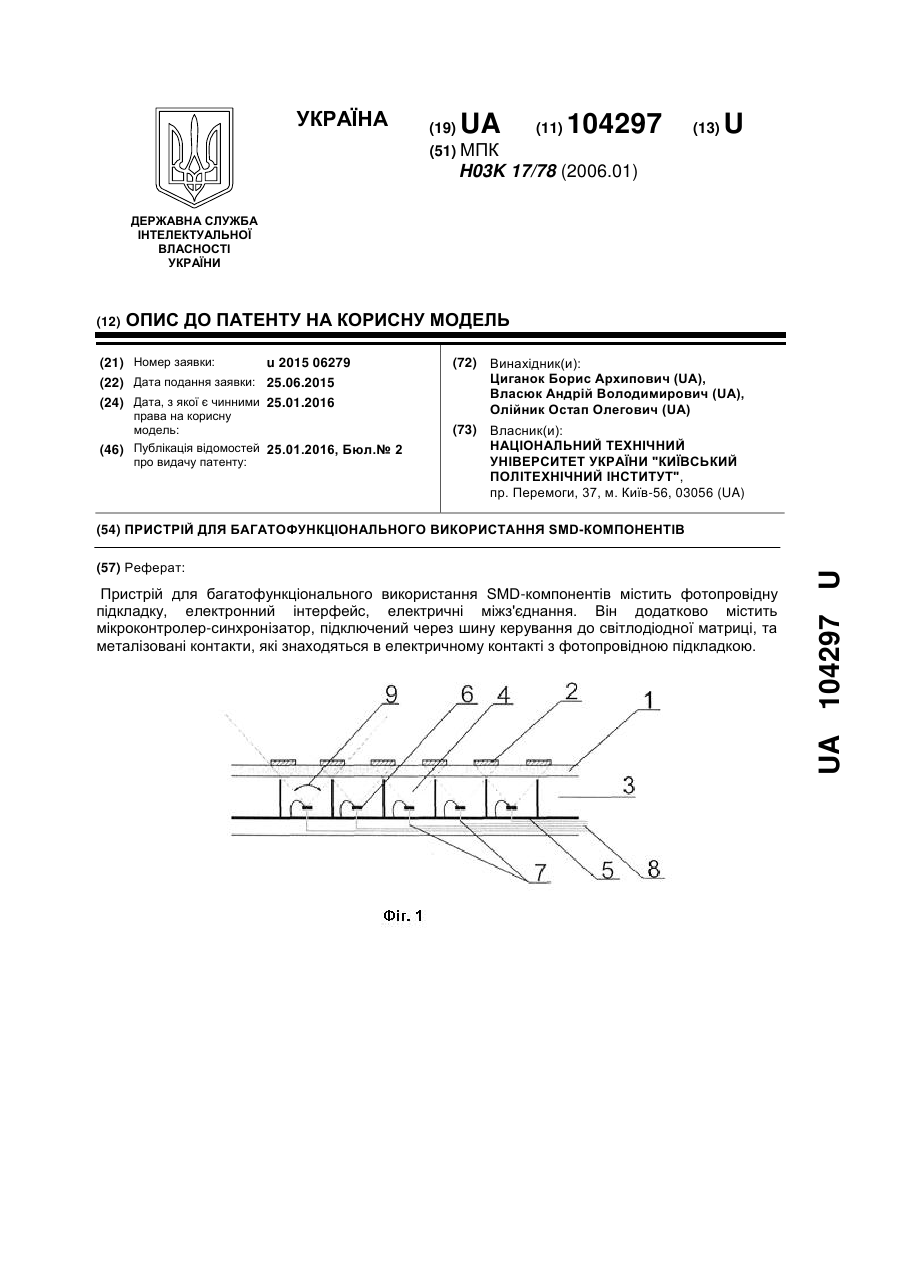

Номер патенту: 104297

Опубліковано: 25.01.2016

Автори: Олійник Остап Олегович, Власюк Андрій Володимирович, Циганок Борис Архипович

МПК: H03K 17/78

Мітки: smd-компонентів, пристрій, багатофункціонального, використання

Формула / Реферат:

1. Пристрій для багатофункціонального використання SMD-компонентів, що містить фотопровідну підкладку, електронний інтерфейс, електричні міжз'єднання, який відрізняється тим, що додатково містить мікроконтролер-синхронізатор, підключений через шину керування до світлодіодної матриці, та металізовані контакти, які знаходяться в електричному контакті з фотопровідною підкладкою.2. Пристрій за п. 1, який відрізняється тим, що додатково...

Номер патенту: 101015

Опубліковано: 25.08.2015

Автори: Власюк Андрій Володимирович, Пацьора Ірина Валеріївна, Олійник Остап Олегович, Татарчук Дмитро Дмитрович, Циганок Борис Архипович

МПК: H03K 17/28, H03K 17/78

Мітки: підвищення, міжз'єднань, мікросхемах, компонентів, пристрій, електронних, щільності

Формула / Реферат:

1. Пристрій підвищення щільності міжз'єднань електронних компонентів у мікросхемах, що містить підкладку, електронний інтерфейс, електричні міжз'єднання, який відрізняється тим, що містить синхронізатор-мікроконтролер, підключений через шину керування до світлодіодної матриці, яка розміщена над електронними компонентами мікросхеми, які знаходяться в електричному контакті з підкладкою.2. Пристрій за п. 1, який відрізняється тим, що...

Номер патенту: 90337

Опубліковано: 26.05.2014

Автори: Конопельник Оксана Ігорівна, Аксіментьєва Олена Ігорівна, Горбенко Юлія Юріївна, Польовий Дмитро Олександрович

МПК: H03K 17/78

Мітки: полімерного, електрохромного, спосіб, матеріалу, отримання

Формула / Реферат:

Спосіб отримання полімерного електрохромного матеріалу, за яким електрохімічно полімеризують 3,4-етилендіокситіофен на поверхні оксидного електрода, який відрізняється тим, що на поверхню електрода попередньо наносять наношар поліаніліну електролізом 0,01 М розчину аніліну у підкисленому електроліті при густині струму 0,05 мА/см2 упродовж 5-10 с.

Номер патенту: 60502

Опубліковано: 25.06.2011

Автори: Микитюк Зіновій Матвійович, Фечан Андрій Васильович, Аксіментьєва Олена Ігорівна, Рудий Андрій Михайлович, Коцун Володимир Іванович, Сушинський Орест Євгенович

МПК: H03K 17/78, G11B 11/00

Мітки: електрохромового, оптичного, виготовлення, спосіб, елемента

Формула / Реферат:

Спосіб виготовлення електрохромового оптичного елемента, згідно з яким на обидві скляні пластини із внутрішньої сторони послідовно наносять оптично прозорі провідні шари, причому на внутрішню сторону одного з електродів наносять електрохромовий полімерний шар і простір між пластинами, товщину якого задають спейсерами, заповнюють сумішшю та герметизують, і подають електричний потенціал, який відрізняється тим, що простір між пластинами...

Номер патенту: 57580

Опубліковано: 10.03.2011

Автори: Сушинський Орест Євгенович, Левенець Василь Володимирович, Микитюк Зіновій Матвійович, Аксіментьєва Олена Ігорівна, Фечан Андрій Васильович

МПК: G11C 11/00, G11C 13/00, G11B 11/00 ...

Мітки: електрохромного, кольорового, елемента, оптичного, спосіб, виготовлення

Формула / Реферат:

Спосіб виготовлення кольорового електрохромного оптичного елемента, згідно з яким на обидві скляні пластини із внутрішньої сторони послідовно наносять провідні шари, а на одну із пластин наносять наноструктурований шар, в який вводять електрохромний матеріал, а простір між пластинами, товщину якого задають спейсерами, заповнюють рідким електролітом і герметизують, який відрізняється тим, що одну провідну пластину з наноструктурованим шаром...

Номер патенту: 88336

Опубліковано: 12.10.2009

Автори: Чепцов Михайло Миколайович, Чуб Сергій Григорович, Бутенко Володимир Михайлович, Прогонний Олексій Миколайович

МПК: H03K 17/78

Мітки: оптоелектронне, поляризоване, реле

Формула / Реферат:

Оптоелектронне поляризоване реле, яке містить навантаження, резистор, вихідну шину, шину керування, шину першого джерела живлення, шину другого джерела живлення і спільну шину, при цьому вихідна шина через навантаження з'єднана зі спільною шиною, яке відрізняється тим, що до нього впроваджені перший, другий, третій та четвертий МДН-транзистори з індукованими каналами, вбудованими вихідними захисними діодами, перший та другий оптрони, які...

Номер патенту: 28742

Опубліковано: 25.12.2007

Автори: Фечан Андрій Васильович, Польовий Дмитро Олександрович, Микитюк Зеновій Матвійович, Аксіментьєва Олена Ігорівна

МПК: G11C 11/00, G11B 11/00, G11C 13/04 ...

Мітки: електрохромного, наноструктурованого, отримання, спосіб, матеріалу

Формула / Реферат:

Спосіб отримання наноструктурованого електрохромного матеріалу шляхом іммобілізації електрохромної речовини у плівці діоксиду титану, отриманої розпиленням колоїдного розчину ТіО2 на поверхні оптично-прозорого електрода і прогрітої при температурі 450 °С протягом 30 хвилин, який відрізняється тим, що іммобілізацію здійснюють електрохімічною полімеризацією аміноарену при густині струму 0,1-0,25 мА/см2.

Номер патенту: 10131

Опубліковано: 15.11.2005

Автори: Черпак Владислав Володимирович, Конопельник Оксана Ігорівна, Аксіментьєва Олена Ігорівна, Фечан Андрій Васильович, Стахіра Павло Йосипович

МПК: G11B 11/00, G11C 13/04, G11C 11/21 ...

Мітки: полімерним, елемент, шаром, оптичний, електрохромовим

Формула / Реферат:

Оптичний елемент з електрохромовим полімерним шаром, що виконаний у формі скляної комірки з оптично-прозорим електродом, вкритим плівкою електропровідного полімеру, і заповненої водним розчином електроліту, який відрізняється тим, що комірка утворена двома плоскопаралельними оптично-прозорими електродами, зміщеними по довжині на 2-10 мм, і смугами водостійкої плівки товщиною 0,1-0,05 мм, причому внутрішня сторона одного з електродів вкрита...

Номер патенту: 73837

Опубліковано: 15.09.2005

Автор: Чуйко Віктор Андрійович

МПК: G01D 5/26, H03K 17/78

Мітки: пускач

Формула / Реферат:

Пускач, що містить силові комутатори за числом полюсів, блок живлення у вигляді знижувального трансформатора з високоомним резистором і паралельним йому конденсатором у вторинній заземленій обмотці, котушку командного реле, кнопки „пуск” і „стоп”, що з'єднані послідовно, кінцевий діод і з'єднувальні дроти, який відрізняється тим, що в коло котушки реле ввімкнуті послідовно з котушкою на клеми блока живлення вхідні світлодіоди оптопар, вихідні...

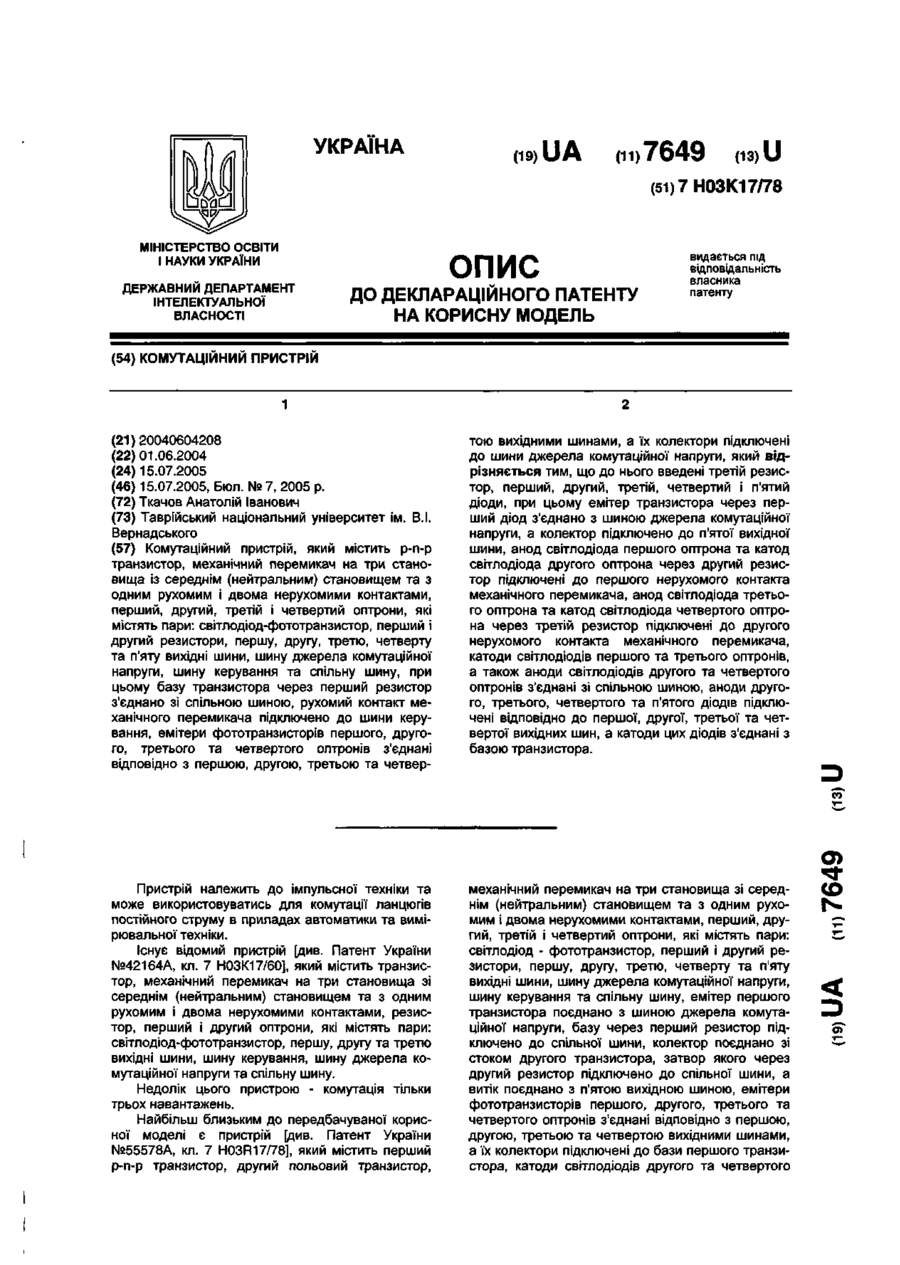

Номер патенту: 7649

Опубліковано: 15.07.2005

Автор: Ткачов Анатолій Іванович

МПК: H03K 17/78

Мітки: пристрій, комутаційний

Формула / Реферат:

Комутаційний пристрій, який містить р-n-р транзистор, механічний перемикач на три становища із середнім (нейтральним) становищем та з одним рухомим і двома нерухомими контактами, перший, другий, третій і четвертий оптрони, які містять пари: світлодіод-фототранзистор, перший і другий резистори, першу, другу, третю, четверту та п'яту вихідні шини, шину джерела комутаційної напруги, шину керування та спільну шину, при цьому базу транзистора...

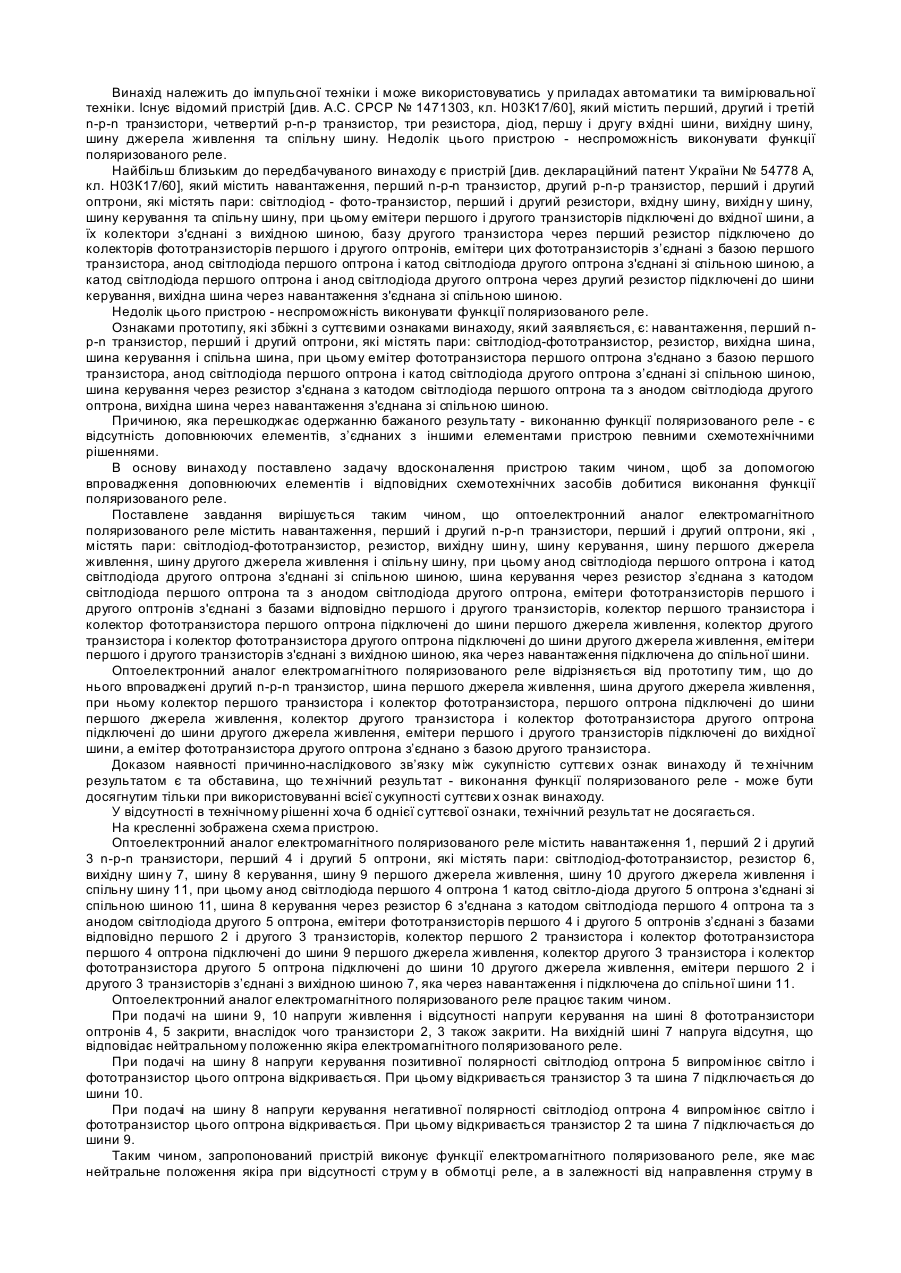

Номер патенту: 68652

Опубліковано: 16.08.2004

Автор: Ткачов Анатолій Іванович

МПК: H03K 17/78

Мітки: оптоелектронний, поляризованого, реле, аналог, електромагнітного

Формула / Реферат:

Оптоелектронний аналог електромагнітного поляризованого реле, який містить навантаження, перший п-р-п транзистор, перший і другий оптрони, які містять пари: світлодіод - фототранзистор, резистор, вихідну шину, шину керування і спільну шину, при цьому емітер фототранзистора, першого оптрона з'єднано з базою першого транзистора, анод світлодіода першого оптрона і катод світлодіода другого оптрона з'єднані зі спільною шиною, шина керування через...

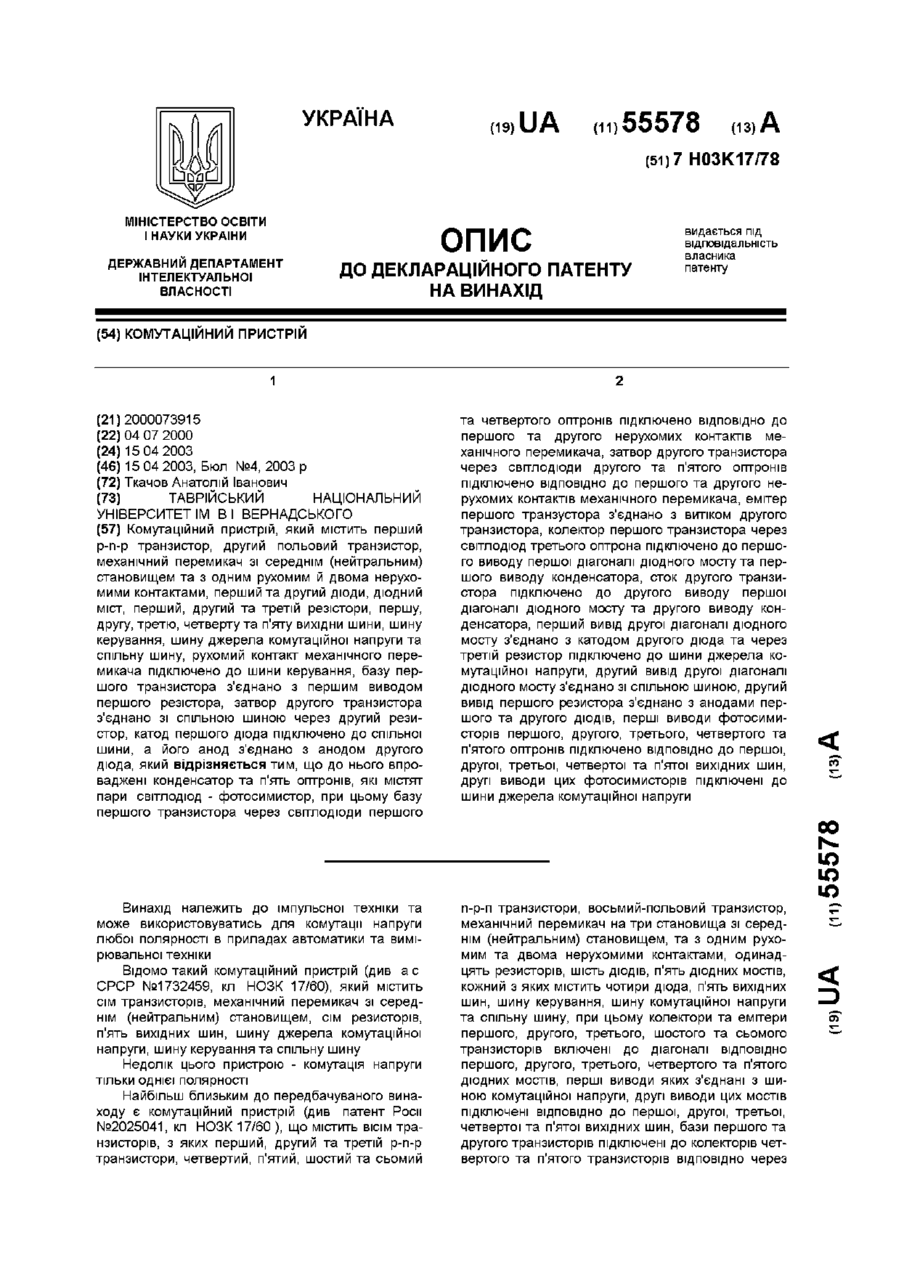

Номер патенту: 55578

Опубліковано: 15.04.2003

Автор: Ткачов Анатолій Іванович

МПК: H03K 17/78

Мітки: комутаційний, пристрій

Формула / Реферат:

Комутаційний пристрій, який містить перший р-n-р транзистор, другий польовий транзистор, механічний перемикач зі середнім (нейтральним) становищем та з одним рухомим й двома нерухомими контактами, перший та другий діоди, діодний міст, перший, другий та третій резістори, першу, другу, третю, четверту та п'яту вихідни шини, шину керування, шину джерела комутаційної напруги та спільну шину, рухомий контакт механічного перемикача підключено до...

Номер патенту: 47145

Опубліковано: 17.06.2002

Автор: Чуйко Віктор Андрійович

МПК: H03K 17/78

Мітки: пускач

Формула / Реферат:

Пускач, що містить фазні симістори, кнопку “пуск” із замикаючим контактом і кнопку “стоп” із розмикаючим контактом, який відрізняється тим, що в коло навантаження одної із фаз після симістора ввімкнено потенціометр, до ділянки якого приєднано випрямний міст з вмиканням в діагональ постійного струму послідовно вхідних світлодіодів трьох оптопар, вихідні фотосимістори яких ввімкнено окремо в коло керуючого електрода кожного із трьох фазних...

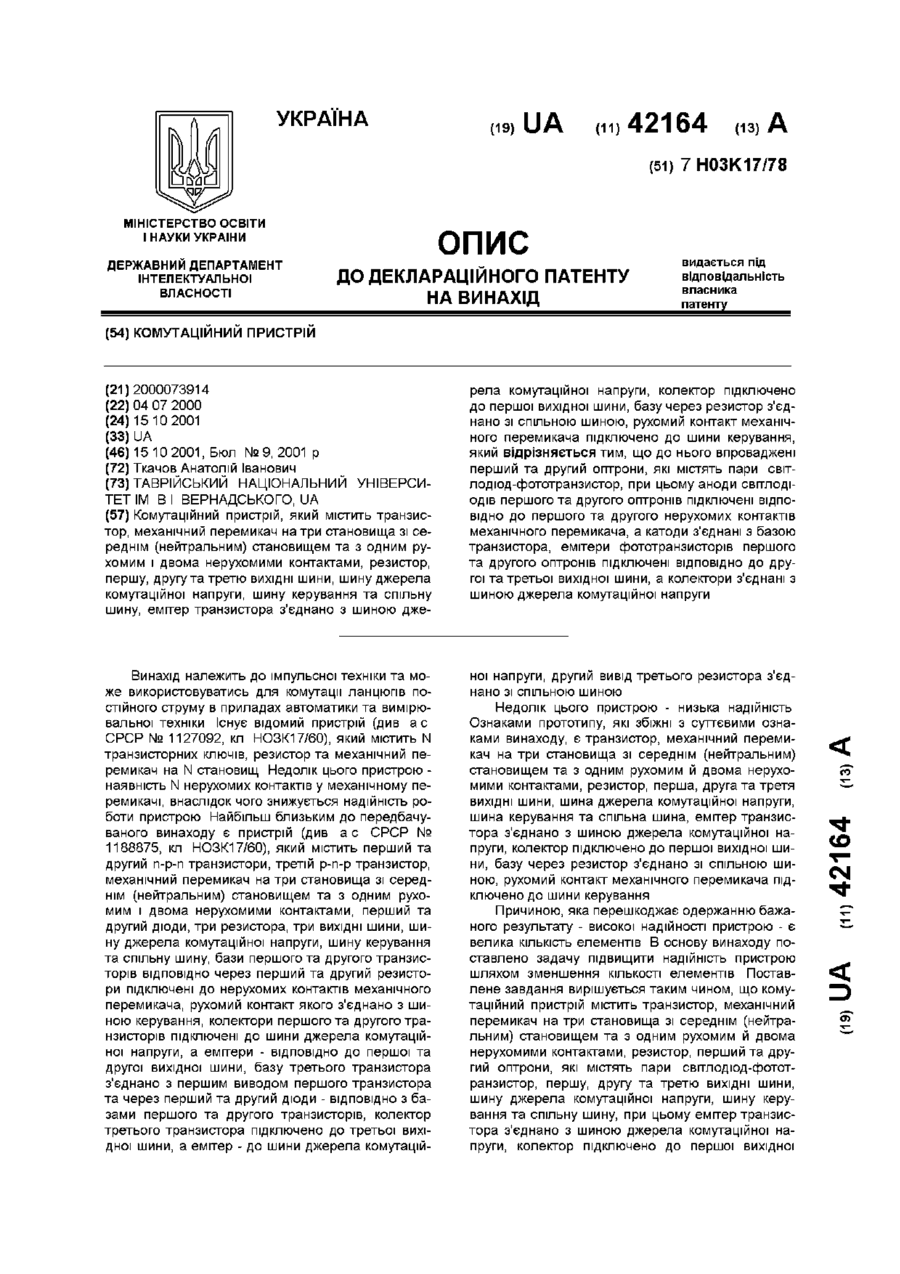

Номер патенту: 42164

Опубліковано: 15.10.2001

Автор: Ткачов Анатолій Іванович

МПК: H03K 17/78

Мітки: пристрій, комутаційний

Формула / Реферат:

Комутаційний пристрій, який містить транзистор, механічний перемикач на три становища зі середнім (нейтральним) становищем та з одним рухомим і двома нерухомими контактами, резистор, першу, другу та третю вихідні шини, шину джерела комутаційної напруги, шину керування та спільну шину, емітер транзистора з'єднано з шиною джерела комутаційної напруги, колектор підключено до першої вихідної шини, базу через резистор з'єднано зі спільною шиною,...

Номер патенту: 31027

Опубліковано: 15.12.2000

Автор: Свищ Володимир Митрофанович

МПК: H03K 17/78, G02B 26/08

Мітки: комутатор, оптичний

Текст:

...розміщення відбивачів К-ого рядка матриць системи пе ресувних відбивачів: у ВИХІДНІЙ ПОЗИЦІЇ (безперервніЛІНІЇ) та у позиції коли всі відбивачі рядка переміщені (штрихові лінії); на * » V • фіг, 3 - приклад розміщення пересувних відбивачів Х-ого рядка при комутації і{-го входу на 26-й вихід комутатора у випадку,ко ли (v (запальна КІЛЬКІСТЬ ^відбивачів у рядку) дорівнює п'яти. Оптичний комутатор містить формувач І оптичних сигналів ,...
