Транспортер-очисник коренезбиральної машини

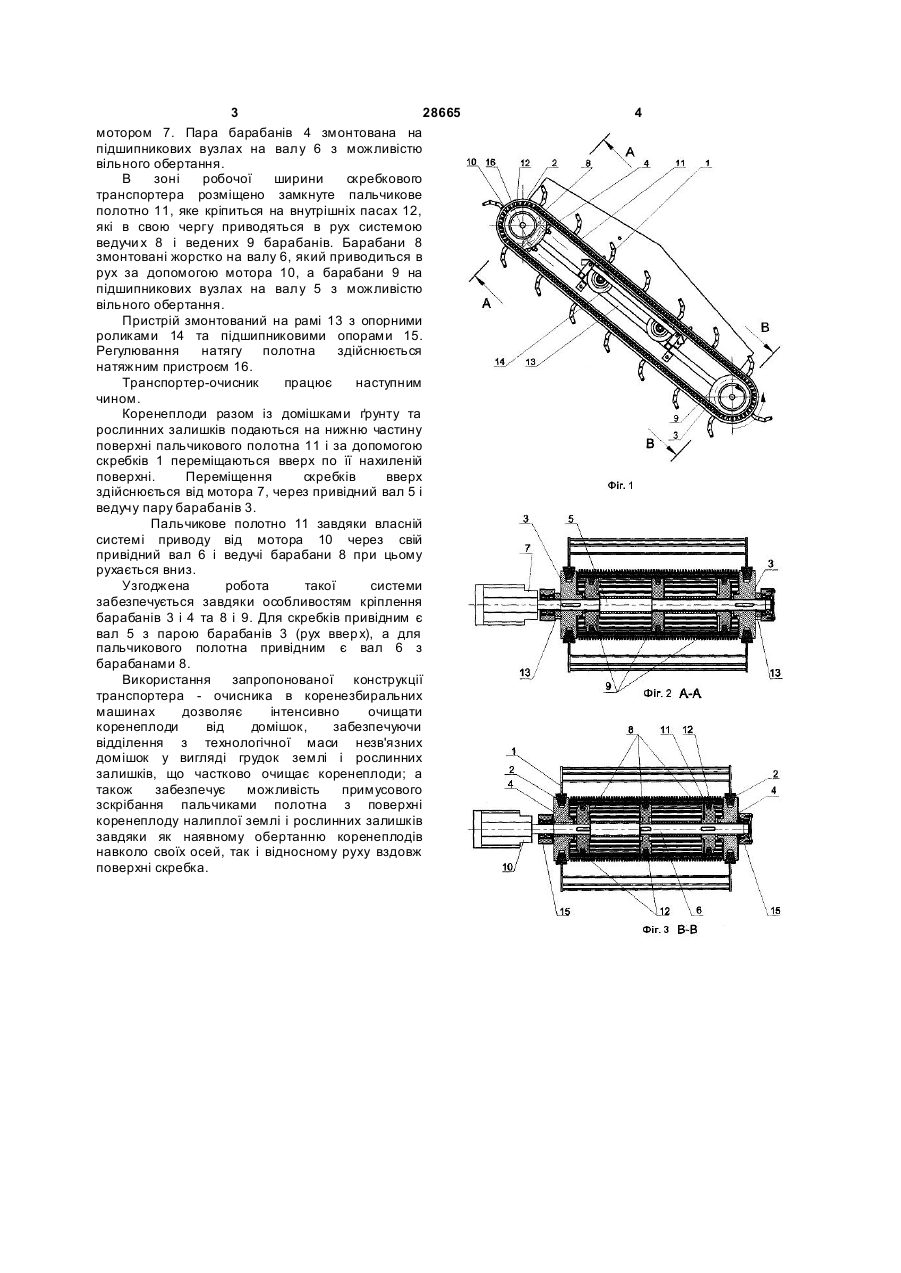

Транспортер-очисник коренеплодів, який складається із скребкового транспортера та гумового пальчикового полотна, який відрізняє ться тим, що переміщення коренеплодів по поверхні полотна здійснюється примусово, за допомогою скребкового транспортера, а очищення відбувається за рахунок інтенсивного відносного руху і тертя коренеплодів об гумові пальчики при русі полотна в напрямі, протилежному руху скребкового транспортера. (19) (21) u200701981 (22) 26.02.2007 (24) 25.12.2007 (72) ПЕТРИКОВИЧ ЮРІЙ ЯРОСЛАВОВИЧ, UA, БОРТНИК АНДРІЙ ІГОРОВИЧ, U A (73) ТЕРНОПІЛЬСЬКИЙ НАЦІОН АЛЬНИЙ ПЕДАГОГІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ГНАТЮКА, UA (56) 3 28665 мотором 7. Пара барабанів 4 змонтована на підшипникових вузлах на валу 6 з можливістю вільного обертання. В зоні робочої ширини скребкового транспортера розміщено замкнуте пальчикове полотно 11, яке кріпиться на внутрішніх пасах 12, які в свою чергу приводяться в рух системою ведучи х 8 і ведених 9 барабанів. Барабани 8 змонтовані жорстко на валу 6, який приводиться в рух за допомогою мотора 10, а барабани 9 на підшипникових вузлах на валу 5 з можливістю вільного обертання. Пристрій змонтований на рамі 13 з опорними роликами 14 та підшипниковими опорами 15. Регулювання натягу полотна здійснюється натяжним пристроєм 16. Транспортер-очисник працює наступним чином. Коренеплоди разом із домішками ґрунту та рослинних залишків подаються на нижню частину поверхні пальчикового полотна 11 і за допомогою скребків 1 переміщаються вверх по її нахиленій поверхні. Переміщення скребків вверх здійснюється від мотора 7, через привідний вал 5 і ведучу пару барабанів 3. Пальчикове полотно 11 завдяки власній системі приводу від мотора 10 через свій привідний вал 6 і ведучі барабани 8 при цьому рухається вниз. Узгоджена робота такої системи забезпечується завдяки особливостям кріплення барабанів 3 і 4 та 8 і 9. Для скребків привідним є вал 5 з парою барабанів 3 (рух ввер х), а для пальчикового полотна привідним є вал 6 з барабанами 8. Використання запропонованої конструкції транспортера - очисника в коренезбиральних машинах дозволяє інтенсивно очищати коренеплоди від домішок, забезпечуючи відділення з технологічної маси незв'язних домішок у вигляді грудок землі і рослинних залишків, що частково очищає коренеплоди; а також забезпечує можливість примусового зскрібання пальчиками полотна з поверхні коренеплоду налиплої землі і рослинних залишків завдяки як наявному обертанню коренеплодів навколо своїх осей, так і відносному руху вздовж поверхні скребка. 4
