Бункер коренезбиральної машини
Номер патенту: 34844
Опубліковано: 15.03.2001
Автори: Безпальок Андрій Петрович, Гевко Роман Богданович, Осуховський Володимир Михайлович, Калайджан Олександр Самвелович, Шутурма Ігор Ярославович, Ткаченко Ігор Григорович, Бессонов Олег Геннадійович, Маланчин Анатолій Миколайович, Павлов Ярослав Антонович
Формула / Реферат
Бункер коренезбиральної машини, над яким розташована вивантажувальна ланка поздовжнього транспортера, перпендикулярно до якого в бункері встановлений стрічковий транспортер, а під ним розташовані в ряд бітерні вали, гребінка і вивантажувальний транспортер, який відрізняється тим, що між бітерними валами і гребінкою встановлений гладкий вал.
Текст

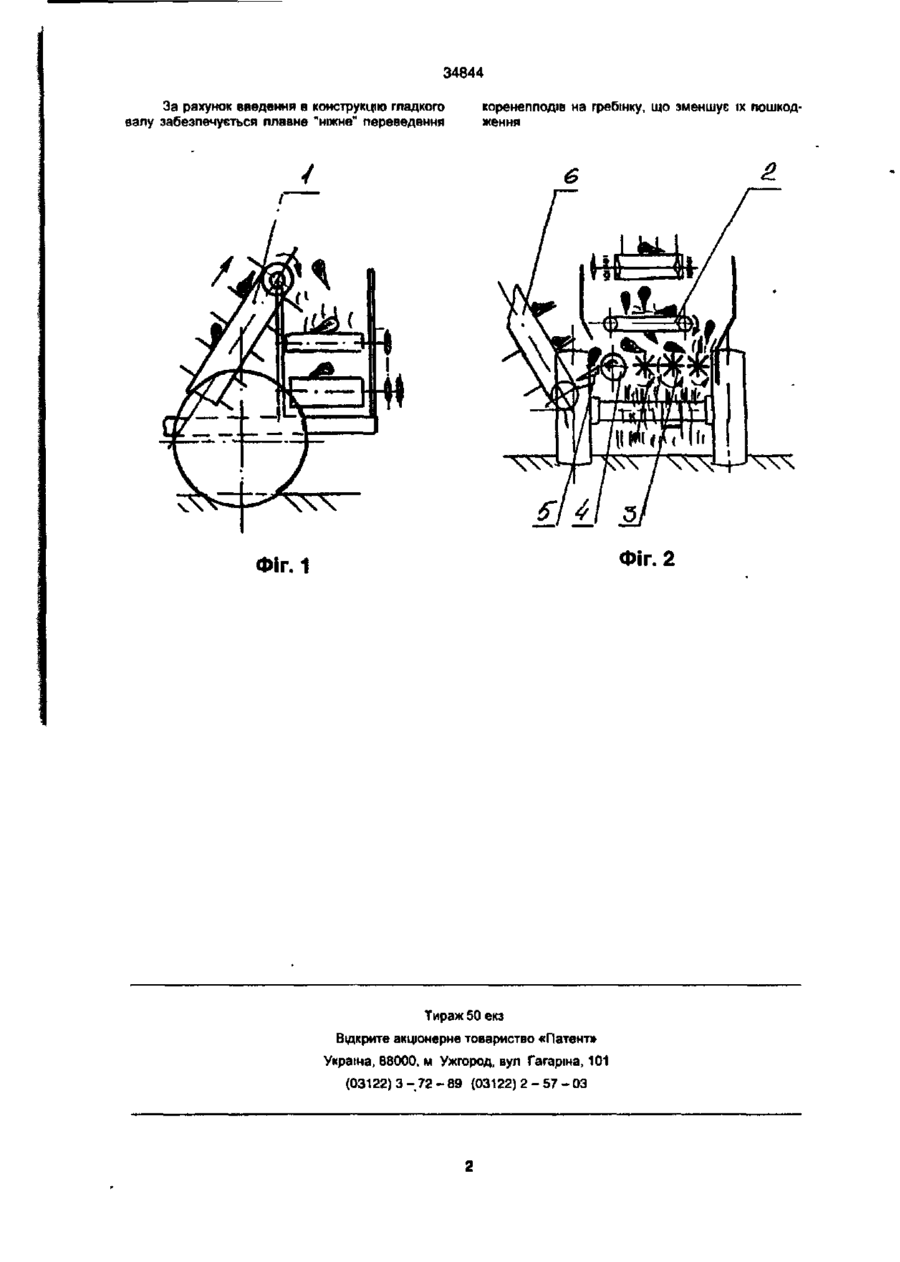

Бункер коренезбиральної машини, над яким розташована вивантажувальна ланка поздовжнього транспортера, перпендикулярно до якого в бункері встановлений стрічковий транспортер, а під ним розташовані в ряд бітерні вали, гребінка і вивантажувальний транспортер, який відрізняється тим, що між бітерними валами і гребінкою встановлений гладкий вал. дення коренеплодів в зону завантаження вивантажувального транспортера і за рахунок цього зменшуються пошкодження і втрати коренеплодів Поставлена задача досягається за рахунок того, що в бункері коренезбиральної машини, над яким розташована вивантажувальна ланка поздовжнього транспортера, перпендикулярно до якого в бункері встановлений стрічковий транспортер. а під ним розташовані в ряд бітерні вали, гребінка і вивантажувальний транспортер, згідно винаходу вводиться те, що між бітерними валами і гребінкою встановлений гладкий вал. Бункер коренезбиральної машини зображений на рисунку: фіг 1 - вигляд збоку; фіг. 2 - витляд ззаду. Бункер коренезбиральної машини, над яким розташована вивантажувальна ланка поздовжнього транспортера 1, перпендикулярно до якого в бункері встановлений стрічковий транспортер 2 Під стрічковим транспортером 2 розташовані в ряд бітерні вали 3, гладкий вал 4, гребінка 5 і вивантажувальний транспортер 6 Технологічний процес в бункері здійснюеться наступним чином. Коренеплоди поздовжнім транспортером 1 переводяться на стрічковий 2 Далі коренеплоди спадають на бітерні вали 3, які очищають коренеплоди t переводять їх на гладкий вал 4. З гладкого валу коренепподи попадають на гребінку, між пальцями якої проходять скребки вивантажувального транспортера, захоплюючи коренеплоди і переміщують їх в зону вивантаження. 00 СО 34844 За рахунок введення в конструкцію гладкого валу забезпечується плавне "ніжне" переведення коренеплодів на гребінку, що зменшує їх пошкодження Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 68000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
ДивитисяДодаткова інформація
Назва патенту англійськоюHopper of a root harvester
Автори англійськоюOsukhovskyi Volodymyr Mykhailovych, Kalaidzhan Oleksandr Samvelovych, Shuturma Ihor Yaroslavovych, Malanchyn Anatolii Mykolaiovych, Hevko Roman Bohdanovych, Pavlov Yaroslav Antonovych, Tkachenko Ihor Hryhorovych, Bezpaliok Andrii Petrovych, Bessonov Oleh Henadiiovych
Назва патенту російськоюБункер корнеуборочной машины
Автори російськоюОсуховский Владимир Михайлович, Калайджан Александр Самвелович, Шутурма Игорь Ярославович, Маланчин Анатолий Николаевич, Гевко Роман Богданович, Павлов Ярослав Антонович, Ткаченко Игорь Григорьевич, Безпалёк Андрей Петрович, Бессонов Олег Геннадьевич
МПК / Мітки
МПК: A01D 33/08
Мітки: бункер, коренезбиральної, машини
