Ваговий пристрій на мобільному роздавачі-змішувачі

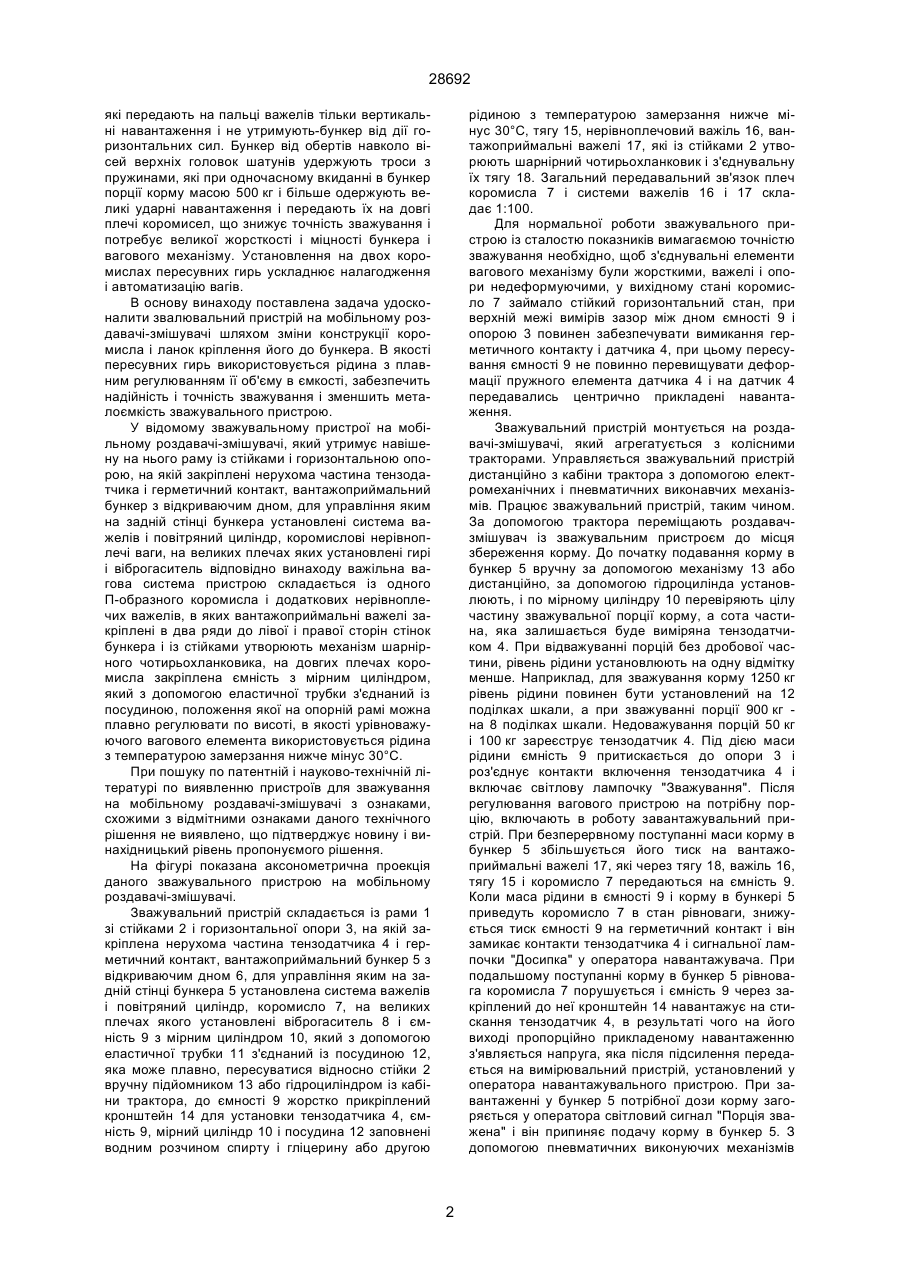

Ваговий пристрій на мобільному роздавачізмішувачі, який складається із навішаної на нього рами зі стійками і горизонтальної опори, на якій закріплена нерухома частина тензодатчика і герметичний контакт, вантажоприймальний бункер з відкриваючим дном, для управління яким на задній стінці бункера установлені системи важелів і повітряний циліндр, коромислові нерівноплечі ваги, на 28692 які передають на пальці важелів тільки вертикальні навантаження і не утримують-бункер від дії горизонтальних сил. Бункер від обертів навколо вісей верхніх головок шатунів удержують троси з пружинами, які при одночасному вкиданні в бункер порції корму масою 500 кг і більше одержують великі ударні навантаження і передають їх на довгі плечі коромисел, що знижує точність зважування і потребує великої жорсткості і міцності бункера і вагового механізму. Установлення на двох коромислах пересувних гирь ускладнює налагодження і автоматизацію вагів. В основу винаходу поставлена задача удосконалити звалювальний пристрій на мобільному роздавачі-змішувачі шляхом зміни конструкції коромисла і ланок кріплення його до бункера. В якості пересувних гирь використовується рідина з плавним регулюванням її об'єму в ємкості, забезпечить надійність і точність зважування і зменшить металоємкість зважувального пристрою. У відомому зважувальному пристрої на мобільному роздавачі-змішувачі, який утримує навішену на нього раму із стійками і горизонтальною опорою, на якій закріплені нерухома частина тензодатчика і герметичний контакт, вантажоприймальний бункер з відкриваючим дном, для управління яким на задній стінці бункера установлені система важелів і повітряний циліндр, коромислові нерівноплечі ваги, на великих плечах яких установлені гирі і віброгаситель відповідно винаходу важільна вагова система пристрою складається із одного П-образного коромисла і додаткових нерівноплечих важелів, в яких вантажоприймальні важелі закріплені в два ряди до лівої і правої сторін стінок бункера і із стійками утворюють механізм шарнірного чотирьохланковика, на довгих плечах коромисла закріплена ємність з мірним циліндром, який з допомогою еластичної трубки з'єднаний із посудиною, положення якої на опорній рамі можна плавно регулювати по висоті, в якості урівноважуючого вагового елемента використовується рідина з температурою замерзання нижче мінус 30°С. При пошуку по патентній і науково-технічній літературі по виявленню пристроїв для зважування на мобільному роздавачі-змішувачі з ознаками, схожими з відмітними ознаками даного технічного рішення не виявлено, що підтверджує новину і винахідницький рівень пропонуємого рішення. На фігурі показана аксонометрична проекція даного зважувального пристрою на мобільному роздавачі-змішувачі. Зважувальний пристрій складається із рами 1 зі стійками 2 і горизонтальної опори 3, на якій закріплена нерухома частина тензодатчика 4 і герметичний контакт, вантажоприймальний бункер 5 з відкриваючим дном 6, для управління яким на задній стінці бункера 5 установлена система важелів і повітряний циліндр, коромисло 7, на великих плечах якого установлені віброгаситель 8 і ємність 9 з мірним циліндром 10, який з допомогою еластичної трубки 11 з'єднаний із посудиною 12, яка може плавно, пересуватися відносно стійки 2 вручну підйомником 13 або гідроциліндром із кабіни трактора, до ємності 9 жорстко прикріплений кронштейн 14 для установки тензодатчика 4, ємність 9, мірний циліндр 10 і посудина 12 заповнені водним розчином спирту і гліцерину або другою рідиною з температурою замерзання нижче мінус 30°С, тягу 15, нерівноплечовий важіль 16, вантажоприймальні важелі 17, які із стійками 2 утворюють шарнірний чотирьохланковик і з'єднувальну їх тягу 18. Загальний передавальний зв'язок плеч коромисла 7 і системи важелів 16 і 17 складає 1:100. Для нормальної роботи зважувального пристрою із сталостю показників вимагаємою точністю зважування необхідно, щоб з'єднувальні елементи вагового механізму були жорсткими, важелі і опори недеформуючими, у вихідному стані коромисло 7 займало стійкий горизонтальний стан, при верхній межі вимірів зазор між дном ємності 9 і опорою 3 повинен забезпечувати вимикання герметичного контакту і датчика 4, при цьому пересування ємності 9 не повинно перевищувати деформації пружного елемента датчика 4 і на датчик 4 передавались центрично прикладені навантаження. Зважувальний пристрій монтується на роздавачі-змішувачі, який агрегатується з колісними тракторами. Управляється зважувальний пристрій дистанційно з кабіни трактора з допомогою електромеханічних і пневматичних виконавчих механізмів. Працює зважувальний пристрій, таким чином. За допомогою трактора переміщають роздавачзмішувач із зважувальним пристроєм до місця збереження корму. До початку подавання корму в бункер 5 вручну за допомогою механізму 13 або дистанційно, за допомогою гідроцилінда установлюють, і по мірному циліндру 10 перевіряють цілу частину зважувальної порції корму, а сота частина, яка залишається буде виміряна тензодатчиком 4. При відважуванні порцій без дробової частини, рівень рідини установлюють на одну відмітку менше. Наприклад, для зважування корму 1250 кг рівень рідини повинен бути установлений на 12 поділках шкали, а при зважуванні порції 900 кг на 8 поділках шкали. Недоважування порцій 50 кг і 100 кг зареєструє тензодатчик 4. Під дією маси рідини ємність 9 притискається до опори 3 і роз'єднує контакти включення тензодатчика 4 і включає світлову лампочку "Зважування". Після регулювання вагового пристрою на потрібну порцію, включають в роботу завантажувальний пристрій. При безперервному поступанні маси корму в бункер 5 збільшується його тиск на вантажоприймальні важелі 17, які через тягу 18, важіль 16, тягу 15 і коромисло 7 передаються на ємність 9. Коли маса рідини в ємності 9 і корму в бункері 5 приведуть коромисло 7 в стан рівноваги, знижується тиск ємності 9 на герметичний контакт і він замикає контакти тензодатчика 4 і сигнальної лампочки "Досипка" у оператора навантажувача. При подальшому поступанні корму в бункер 5 рівновага коромисла 7 порушується і ємність 9 через закріплений до неї кронштейн 14 навантажує на стискання тензодатчик 4, в результаті чого на його виході пропорційно прикладеному навантаженню з'являється напруга, яка після підсилення передається на вимірювальний пристрій, установлений у оператора навантажувального пристрою. При завантаженні у бункер 5 потрібної дози корму загоряється у оператора світловий сигнал "Порція зважена" і він припиняє подачу корму в бункер 5. З допомогою пневматичних виконуючих механізмів 2 28692 тракторист здійснює вивантаження бункера 5 від зваженої порції і підготовляє його до нового циклу зважування. При настройці власної частоти віброгасителя 8 на частоту поштовхів корму при завантаженні бункера 5 коромисло 7 і ємність 9 не відчувають збудження коливань. Ємність 9 закріпляється на опорі 3 і коромислі 7 із можливістю малих пересувань і при зважуванні рідина в ємності 9 знаходиться як в умовах статики, що забезпечує високу точність вимірювань. Вісім вантажоприймальних важелів 17 забезпечують високу стійкість бункера 6 і в місцях кріплення їх до бункера значно знижуються навантаження, що дозволяє знижувати товщу стінок і масу бункера 5. Сполучання важельної системи з тензодатчиками дозволяє вести зважування як механічним способом, так і електротензометричним. Заміна пересувних гирь рідиною із сполученими посудинами зменшує металоємкість і спрощує автоматизацію настройки вагового механізму. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
