Спосіб підсилення верхняка рамного кріплення

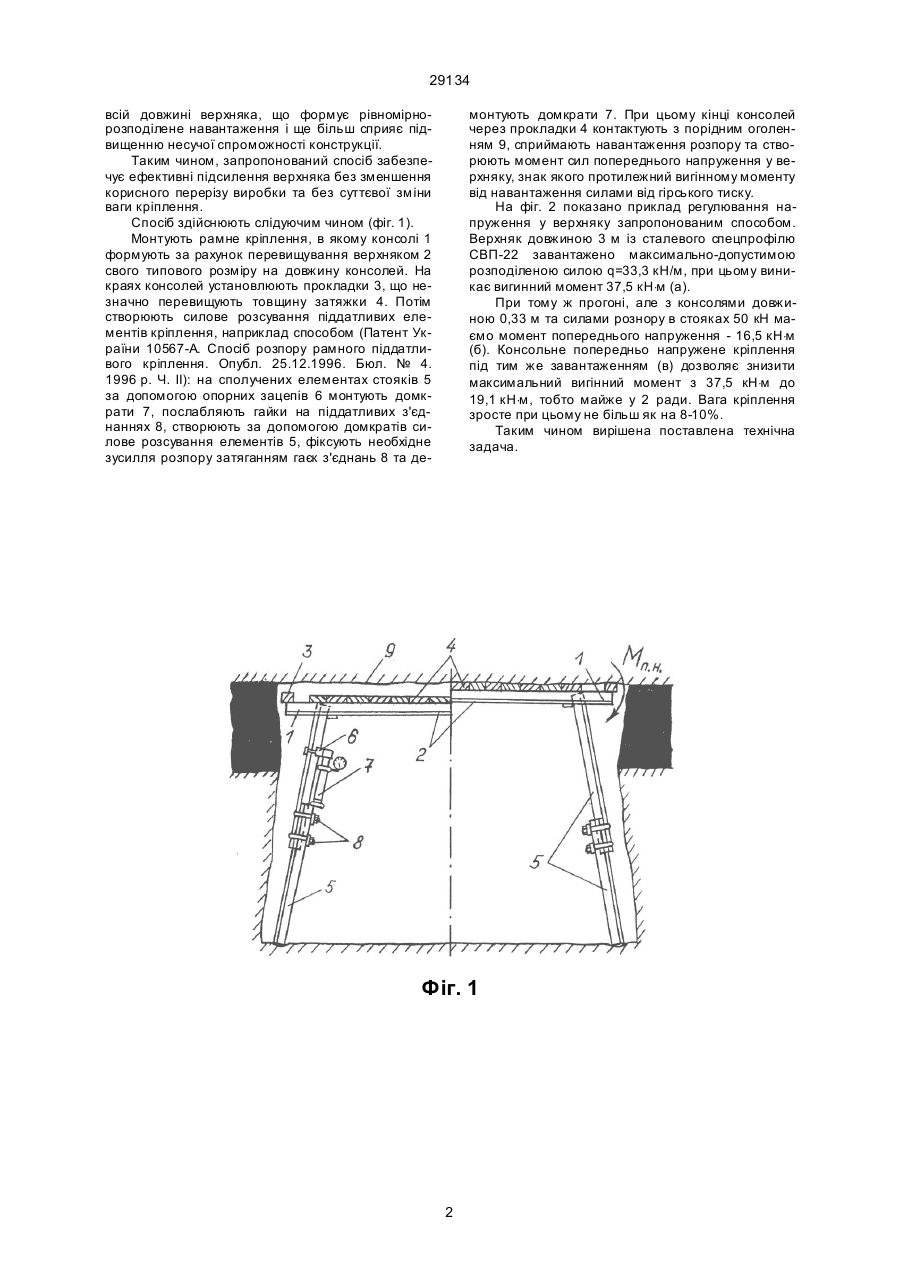

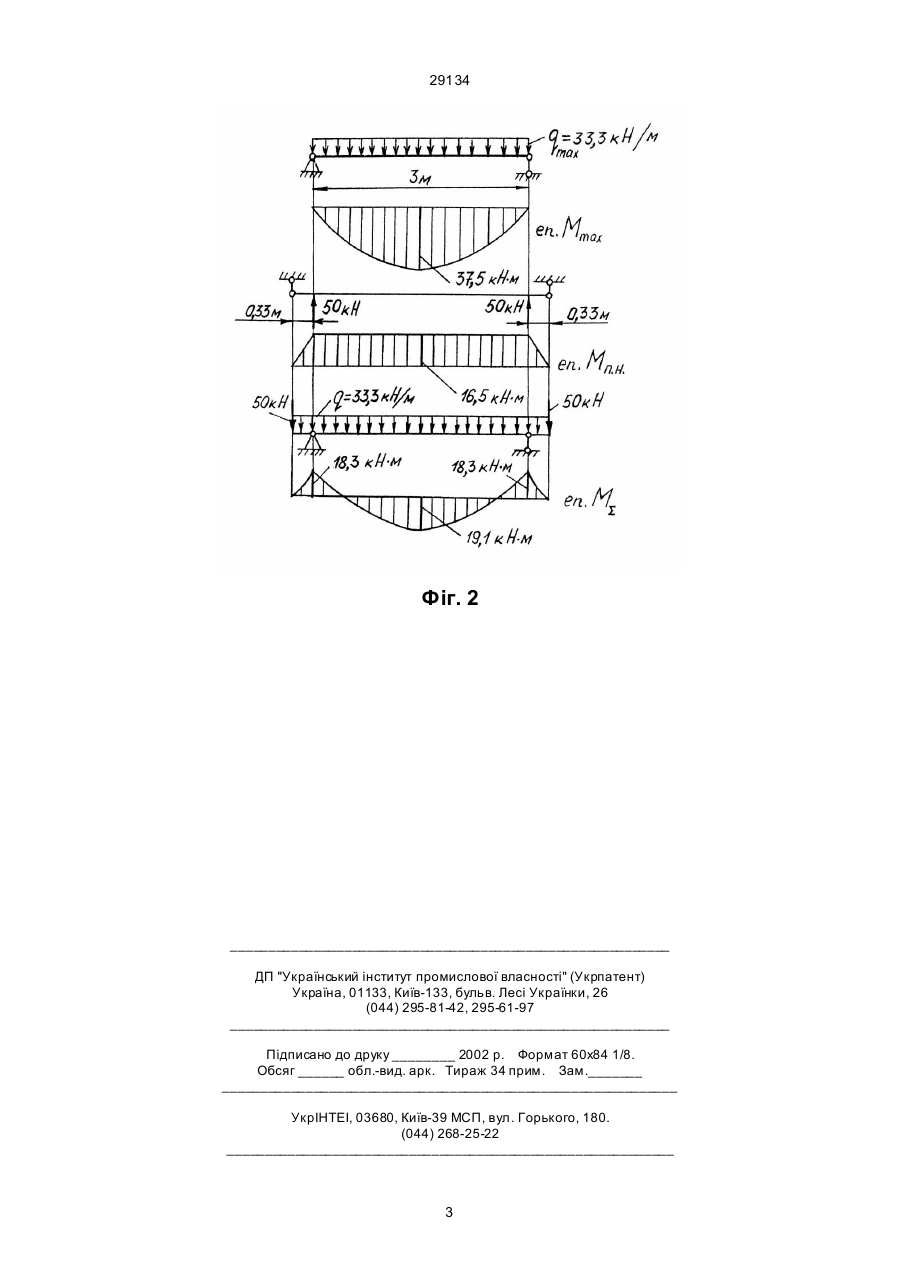

Спосіб підсилення верхняка рамного кріплення, що включає створення розвантажних консолей, який відрізняється тим, що консолі формують поза проектним контуром кріплення, а на їх края передають зусилля від силового розсування піддатливих елементів стояків, які потім фіксують піддатливими з'єднаннями кріплення. (19) (21) 98010190 (22) 14.01.1998 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Гайко Геннадій Іванович, Довгаль Юрій Миколайович (73) ДОНБАСЬКИЙ ГІРНИЧО-МЕТАЛУРГІЙНИЙ ІНСТИТУТ 29134 всій довжині верхняка, що формує рівномірнорозподілене навантаження і ще більш сприяє підвищенню несучої спроможності конструкції. Таким чином, запропонований спосіб забезпечує ефективні підсилення верхняка без зменшення корисного перерізу виробки та без суттєвої зміни ваги кріплення. Спосіб здійснюють слідуючим чином (фіг. 1). Монтують рамне кріплення, в якому консолі 1 формують за рахунок перевищування верхняком 2 свого типового розміру на довжину консолей. На краях консолей установлюють прокладки 3, що незначно перевищують товщину затяжки 4. Потім створюють силове розсування піддатливих елементів кріплення, наприклад способом (Патент України 10567-А. Спосіб розпору рамного піддатливого кріплення. Опубл. 25.12.1996. Бюл. № 4. 1996 р. Ч. ІІ): на сполучених елементах стояків 5 за допомогою опорних зацепів 6 монтують домкрати 7, послабляють гайки на піддатливих з'єднаннях 8, створюють за допомогою домкратів силове розсування елементів 5, фіксують необхідне зусилля розпору затяганням гаєк з'єднань 8 та де монтують домкрати 7. При цьому кінці консолей через прокладки 4 контактують з порідним оголенням 9, сприймають навантаження розпору та створюють момент сил попереднього напруження у верхняку, знак якого протилежний вигінному моменту від навантаження силами від гірського тиску. На фіг. 2 показано приклад регулювання напруження у верхняку запропонованим способом. Верхняк довжиною 3 м із сталевого спецпрофілю СВП-22 завантажено максимально-допустимою розподіленою силою q=33,3 кН/м, при цьому виникає вигинний момент 37,5 кН×м (а). При тому ж прогоні, але з консолями довжиною 0,33 м та силами рознору в стояках 50 кН маємо момент попереднього напруження - 16,5 кН×м (б). Консольне попередньо напружене кріплення під тим же завантаженням (в) дозволяє знизити максимальний вигінний момент з 37,5 кН×м до 19,1 кН×м, тобто майже у 2 ради. Вага кріплення зросте при цьому не більш як на 8-10%. Таким чином вирішена поставлена технічна задача. Фіг. 1 2 29134 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
